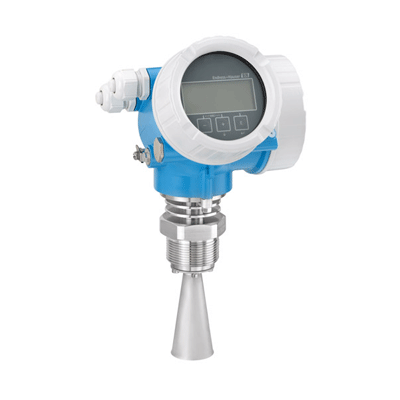

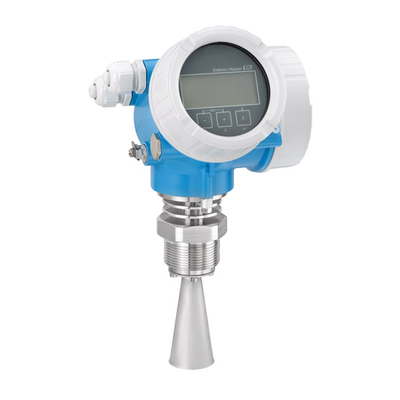

FMR51 E+H雷达液位计

FMR51 E+H雷达液位计
雷达液位计
E+H FMR51
可配置型号 1 个
满足最高要求的液位测量的标准传感器
获取报价 返回列表

技术参数

加入对比

连续测量 / 液体

测量原理 物位雷达
特性 / 应用 高级设备用于连续非触点物位测量的液体, pastes 和 slurries even under 极端过程条件;
喇叭口天线: 40...100 mm
Specialities Heartbeat 技术,
SIL 2 按照至 IEC 61508,
Bluetooth® 调试,
操作和维护 SmartBlue 应用,
安全和 reliability 带多-Echo Tracking,
HistoROM,
RFID 标签用于简便标识
供电 / 通信 2-导线 (HART / PROFIBUS PA/ FOUNDATION Fieldbus)
4-导线 (HART)
Bluetooth® wireless 技术和应用 (可选)
频率 K-band (~26 GHz)
测量精度 +/- 2 mm (0.08 内)
环境温度 -50...+80 °C
(-58...+176 °F)
过程温度 XT: -196...+280 °C
(-321...+536 °F)
HT: -196...+450 °C
(-321...+842 °F)
过程压力 / 最大耐压 真空...160 bar
(真空...2320 psi)
主要接液部件 316L, 合金 C, PTFE, 陶瓷
过程连接 螺纹:
MNPT 1 1/2, R 1 1/2
法兰:
DN50...DN150,
ASME 2"...6",
JIS 10K, 63K
过程连接卫生型 Tri-卡箍 ISO2852
最大测量距离 标准: 40 m (131 ft)
带 "Advanced dynamics": 70 m (230 ft)
通信 4...20 mA HART
PROFIBUS PA
FOUNDATION Fieldbus
Bluetooth® wireless 技术
证书 / 认证 ATEX, FM, CSA C/美国, IEC Ex, JPN Ex, INMETRO, NEPSI, KC, EAC, UK Ex
安全认证 Overfill 防护 WHG
SIL
设计认证 EN 10204-3.1
NACE MR0175, MR0103
ASME B31.3
AD2000
船舶认证 GL/ ABS/ LR/ BV/ DNV
选项 显示,
Customized parameterization,
远程操作通过 SmartBlue 应用使用 Bluetooth®,
气体气密 feed 通过,
天线加长,
PWIS 无
应用限制 最大测量范围是 dependent 在罐 form 和/或应用
Ammoniacal 气体 phase:
FMR54 内 stilling well
Strong build- 向上 formation:
FMR54 带空气 purge
316L 或合金 C 非耐:
FMR50, FMR52, FMR53
卫生要求:
FMR52, FMR53
Custody transfer 测量:
FMR5xx

Micropilot FMR51适用于极端工况下的液位测量, 例如石油天然气和化工等行业的高温、高压场合。Micropilot FMR51传感器采用创新的专利设计，提供最稳定的测量。Micropilot 适用于液体、浆料和泥浆的连续、非接触式的物位测量。测量不受介质变化、温度变化、气相介质或蒸汽的影响。

优势

硬件和软件开发过程符合IEC 61508标准，单台仪表满足SIL2， 同构冗余条件下达SIL3

HistoROM集成数据存储单元，帮助快速调试、维修和诊断

测量可靠性高，基于多回波追踪计算，即使仓内存在障碍物依然能够准确测量

心跳技术，在整个生命周期内实现高效、安全的工厂运营

无缝集成到控制或资产管理系统，直观的菜单引导式操作概念（现场或通过控制系统）

通过世界权威的SIL和WHG实验认证，节约您的时间和经济成本

基于双陶瓷耦合与气密引线设计，安全性非常高

应用领域

喇叭状探头，可胜任极端工况下的物位测量。

  • 过程连接：1½" 螺纹, 卡箍连接或法兰
  • 温度范围：-196 至 +450°C (-321 至 + 842°F)
  • 压力范围： -1 至 +160bar (-14.5 至 +2,320psi)
  • 最大测量范围：40m (131ft), 高级动态响应70m (230ft)
  • 精度误差：±2mm
  • K波段：26GHz
  • 国际防爆认证, WHG溢出保护, SIL, 船级认证, 5点线性协议

附件 / 备件 94

共 94 项备件 · 点击收起
订货号名称 / 说明
71115174外壳过滤塞316L, GT18, 1组Consists of: 2x filter plug metall 316L. 1x pressure compensation filter. Usage: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR62/FMR67. Usage: Promass 200/TB2, Prosonic Flow 200, Prowirl 200.查看详情
71115175外壳过滤塞（黄铜/镍）Consists of: 2x filter plug brass nickel, pressure compensation filter. Usage: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Usage: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.查看详情
71115176外壳设置固定夹Usage: housing GT18/GT19/GT20, FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/ FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Usage: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.查看详情
71110281铝盖Material: 316L. O-ring, EPDM, PTFE coated. Usage: FMP51/FMP52/FMP54/FMP55/ FMP56/FMP57, FMR51/FMR52/FMR53/ FMR54/FMR57, FMR62/FMR67. Usage: Promass 200/TB2, Prosonic Flow 200, Prowirl 200.查看详情
71383631外壳Material: 316L. O-Ring FVMQ. Usage: FMP51/FMP54, FMR51/FMR52/FMR54. Usage: Prowirl 200.查看详情
71110282铝盖Material: 316L. O-ring NBR, PTFE coated. Usage: FMP51/FMP52/FMP54/FMP55/ FMP56/FMP57, FMR51/FMR52/FMR53/ FMR54/FMR57, FMR62/FMR67, FHX50. Usage: Promass 200/TB2, Prosonic Flow 200, Prowirl 200.查看详情
71383666外壳Material: 316L. O-Ring FVMQ. Usage: FMP51/FMP54, FMR51/FMR52/FMR54. Usage: Prowirl 200.查看详情
71110293铝盖Material: plastics PBT, metallized. O-ring EPDM, PTFE coated. Usage: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67.查看详情
71110292铝盖Material: plastics PBT-FR sight glas PC. O-ring EPDM, PTFE coated. Usage: FHX50, FMP50/FMP51/FMP52/ FMP53/FMP54/FMP55/FMP56/FMP57, FMR50/ FMR51/FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67.查看详情
71110297铝盖Material: aluminium, coated. O-ring EPDM, PTFE coated. Usage: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Usage: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.查看详情
71383675外壳Material: Alu. O-Ring FVMQ. Usage: FMP51/FMP54, FMR51/FMR52/FMR54. Usage: Prowirl 200.查看详情
71110299铝盖Material: aluminium, coated. O-ring EPDM, PTFE coated. Usage: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Usage: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.查看详情
71383674外壳Material: Alu. O-Ring FVMQ. Usage: FMP51/FMP54, FMR51/FMR52/FMR54. Usage: Prowirl 200.查看详情
71110284铝盖Material: 316L. O-ring EPDM /PTFE coated. Usage: terminal compartment Ex d/XP, FMP51/FMP52/FMP54/FMP55/FMP56/FMP57, FMR51/FMR52/FMR53/FMR54/FMR57, FMR62/FMR67. Usage: Promass 200/TB2, Prosonic Flow 200, Prowirl 200.查看详情
71383670外壳Material: 316L. O-Ring FVMQ. Usage: FMP51/FMP54, FMR51/FMR52/FMR54. Usage: Prowirl 200.查看详情
71110291铝盖Material: 316L. O-ring EPDM, PTFE coated. Usage: terminal compartment, not for Ex d/XP, FMP51/FMP52/FMP54/FMP55/FMP56/FMP57, FMR51/FMR52/FMR53/FMR54/FMR57, FMR62/FMR67. Usage: Promass 200/TB2, Prosonic Flow 200, Prowirl 200.查看详情
71383668外壳Material: 316L. O-Ring FVMQ. Usage: FMP51/FMP54, FMR51/FMR52/FMR54. Usage: Prowirl 200.查看详情
71185516盖Material: 316L. O-ring EPDM, PTFE coated. Usage: terminal compartment, for overvoltage protection, not for Ex d/XP, FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/ FMP54/FMP56/FMP57, FMR62/FMR67. Usage: Promass 200, Prosonic Flow 200, Prowirl 200.查看详情
71383671外壳Material: 316L. O-Ring FVMQ. Usage: FMP51/FMP54, FMR51/FMR52/FMR54. Usage: Prowirl 200.查看详情
71110295铝盖Material: plastics PBT, metallized. Usage: terminal compartment, not for Ex d/XP, FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/ FMR54/FMR56/FMR57, FMR60/FMR62/FMR67.查看详情

型号配置 / 参数对比

型号配置请输入产品型号进行配置
参数对比请在下面的输入框里输入需要对比的产品型号，最多支持三个产品对比

测量原理视频

点击播放

相关型号 1 / 1

共 1 个型号 · 点击收起
型号 名称
FMR51-BCACCDBDA5RGJ+AK78Z1 雷达液位计

说明书下载 8

查看该型号全部资料
共 8 份文档 · 点击展开列表
BA

Micropilot FMR51, FMR52 HART 操作手册 中文版

HART Rev. 0718 198 页
在线预览
BA

Micropilot FMR51, FMR52 FOUNDATION Fieldbus 操作手册 中文版

FOUNDATION-Fieldbus Rev. 0418 202 页
在线预览
BA

Micropilot FMR51, FMR52 PROFIBUS PA 操作手册 中文版

PROFIBUS-PA Rev. 0418 182 页
在线预览
BA

Micropilot FMR51, FMR52 HART Operating Instructions 英文版

HART Rev. 0718 204 页
在线预览
BA

Micropilot FMR51, FMR52 FOUNDATION Fieldbus Operating Instructions 英文版

FOUNDATION-Fieldbus Rev. 0418 204 页
在线预览
BA

Micropilot FMR51, FMR52 PROFIBUS PA Operating Instructions 英文版

PROFIBUS-PA Rev. 0418 186 页
在线预览
TI

TI Micropilot FMR51, FMR52 中文版

Rev. 1125 112 页
在线预览
TI

TI Micropilot FMR51, FMR52 英文版

Rev. 1125 112 页
在线预览

服务案例

市政污水处理

市政污水处理 · 雷达应用案例

项目概况

项目现场在城市污水处理厂的进水、生化与出水工段。客户希望在既有装置上完善雷达配置，核心诉求是以雷达原理连续测量液位与料位。

技术难点

真正麻烦的是：污水中含固率高、含腐蚀性组分，昼夜水量波动大，并且出水指标波动、探头易被污泥与生物膜覆盖。这些都要求雷达在配置时按介电常数、量程与过程连接选天线形式。

配置方案

按物位测量组织供货与实施：按罐区与料仓的实际几何做物位方案。现场按介电常数、量程与过程连接选天线形式，并逐条核对：出水须稳定达到一级 A 标准并联网上传数据。

投运表现

完成调试后，高粉尘高蒸汽下仍可靠，减少人工检尺，测量数据可直接用于工艺调整与考核。

食品饮料

食品饮料 · 雷达应用案例

现场工况

该客户属于食品饮料行业，生产装置位于配料、杀菌、灌装与 CIP 清洗工段。项目的主要任务就是以雷达原理连续测量液位与料位。

需要解决的问题

难点在于介质多为糖浆、乳品与饮料等易结垢物料，卫生级要求高；与此同时清洗频繁，仪表必须耐受 CIP/SIP 高温碱洗。选型上必须按介电常数、量程与过程连接选天线形式。

我们的做法

我们采用物位测量的交付思路 — 按罐区与料仓的实际几何做物位方案。实施时按介电常数、量程与过程连接选天线形式，同时逐项校验：须满足食品安全与卫生级（3-A / EHEDG）要求。

运行结果

系统投运以来表现稳定，日常维护量明显减少 — 高粉尘高蒸汽下仍可靠，减少人工检尺。

化工制药

化工制药 · 雷达应用案例

应用背景

反应釜、计量罐与成品储罐区是化工制药行业的典型工况。项目以雷达为切入点，重点是以雷达原理连续测量液位与料位。

工况约束

强腐蚀与防爆双重约束，仪表寿命短、停机维护成本高，而介质腐蚀性强、常带溶剂与结晶，部分区域为爆炸性环境的条件又进一步放大了这一点。因此雷达必须按介电常数、量程与过程连接选天线形式。

交付方案

交付按物位测量来组织 — 按罐区与料仓的实际几何做物位方案。实施中按介电常数、量程与过程连接选天线形式，同时满足需满足防爆认证与 GMP 数据可追溯要求。

使用效果

运行结果表明：高粉尘高蒸汽下仍可靠，减少人工检尺，该测点的测量置信度明显提高。

电力能源

电力能源 · 雷达应用案例

客户情况

电力能源行业的典型场景是锅炉给水、汽机凝结水与脱硫脱硝系统。本次测量对象为雷达，工作重点是：以雷达原理连续测量液位与料位。

面临的难点

现场工况为高温高压，蒸汽与含盐水并存，加上高温高压下测量漂移，非计划停机代价极高，常规配置很难长期胜任。方案需要按介电常数、量程与过程连接选天线形式。

实施方式

方案由物位测量落地：按罐区与料仓的实际几何做物位方案。技术要点在于按介电常数、量程与过程连接选天线形式，并确保符合：需满足电力行业规程与机组可用率指标。

客户收益

实际效果上，高粉尘高蒸汽下仍可靠，减少人工检尺，现场运维人员的工作负担随之下降。

同类推荐

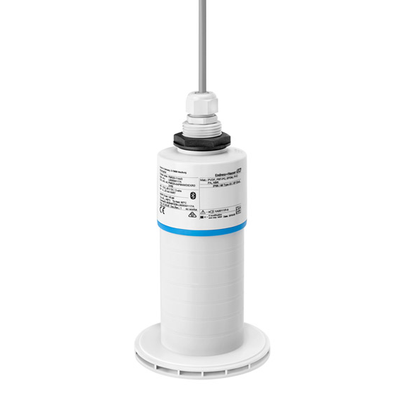

E+H雷达液位计 FMR20E+H

雷达液位计

FMR20
详情 →

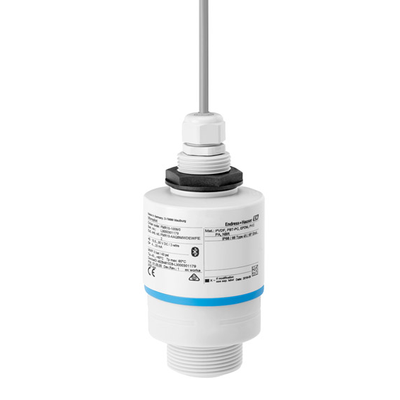

FMR10 雷达液位计E+H

雷达液位计

FMR10
详情 →

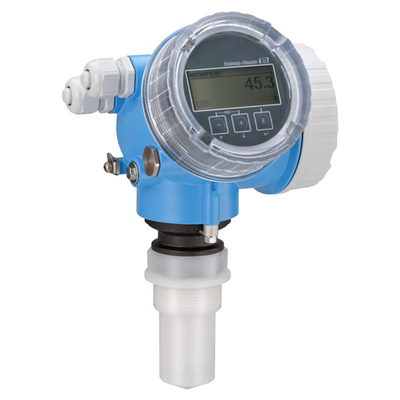

FMR50 雷达液位计E+H

雷达液位计

FMR50
详情 →

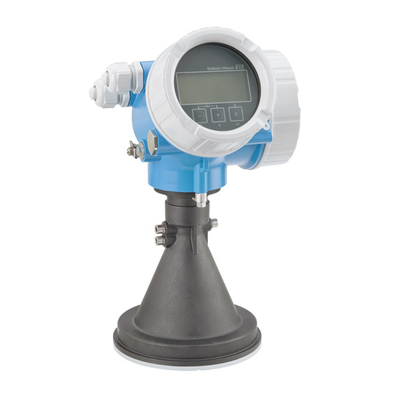

FMR56 雷达料位计E+H

雷达料位计

FMR56
详情 →

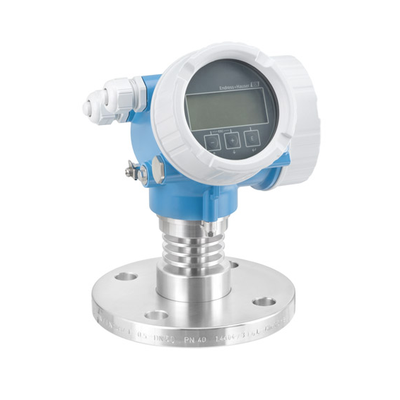

FMR52 雷达液位计E+H

雷达液位计

FMR52
详情 →

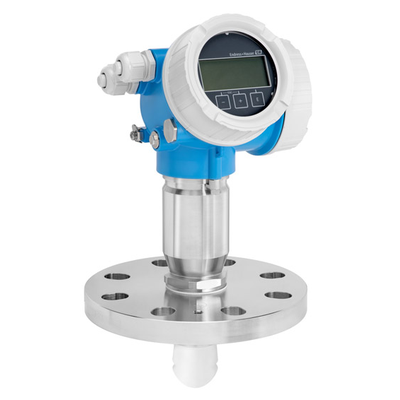

FMR60 雷达液位计 E+H

雷达液位计

FMR60
详情 →

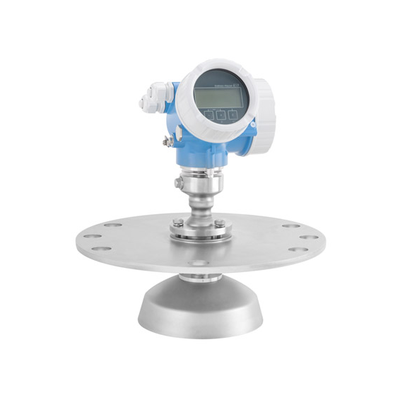

FMR57 E+H雷达料位计E+H

雷达料位计

FMR57
详情 →

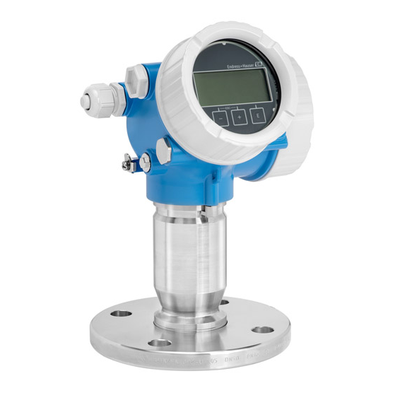

FMR62 雷达液位计E+H
