FMP57 E+H导波雷达料位计

FMP57 E+H导波雷达料位计
导波雷达料位计
E+H FMP57
可配置型号 3 个
适用于所有固体散料物位测量的标准传感器，满足最高测量要求。
获取报价 返回列表

技术参数

加入对比

连续测量 / 固体

测量原理 Guided 雷达
特性 / 应用 高级设备用于 pulling forces 高达 30kN
杆探头, Rope 探头集成数据 memory. 工厂 precalibrated, Reliable 测量: 内 dusty 大气, 内高 + 窄 silos, 内 vessels + obstacles.
Specialities Heartbeat 技术,
Bluetooth® 调试,
操作和维护 SmartBlue 应用,
HistoROM,
RFID 标签用于简便标识
供电 / 通信 2-导线 (HART / PROFIBUS PA/ FOUNDATION Fieldbus),
4-导线 (HART),
Bluetooth® wireless 技术和应用 (可选)
测量精度 杆探头: +/- 2 mm (0.08 内)
Rope 探头 15 m (49ft):
+/- 10 mm (0,39 内)
环境温度 -40...+80 °C
(-40...+176 °F)
过程温度 -40...+150 °C
(-40...+302 °F)
过程压力 / 最大耐压 真空...16 bar
(真空...232 psi)
主要接液部件 杆探头:
316Ti, 316L, PEEK, PPS
Rope 探头:
304, 316, 316Ti, 316L, PEEK, PPS, PA
过程连接 螺纹:
G1 1/2, MNPT1 1/2
法兰:
ASME 1 1/2"...8",
DN50...DN200,
JIS 10K
传感器长度 杆探头: 4 m (13 ft)
Rope 探头: 45 m (148 ft)
最大测量距离 杆:
4 m (13 ft) 最小 DK>1.4
Rope:
20 m...25 m (66 ft...82 ft) 最小 DK >1.4;
25 m...30 m (82ft...98 ft) 最小 DK >1.6;
30 m...45 m (98ft...148 ft) 最小 DK>1,9
通信 4...20 mA HART
PROFIBUS PA
FOUNDATION Fieldbus
Bluetooth® wireless 技术
证书 / 认证 ATEX, FM, CSA C/美国, IEC Ex, JPN Ex, INMETRO, NEPSI, KC, EAC, UK Ex
安全认证 SIL
设计认证 EN 10204-3.1
船舶认证 GL/ ABS/ LR/ BV/ DNV/ KR
选项 传感器远程带 3 m/ 9 ft 电缆,
远程操作通过 SmartBlue 应用使用 Bluetooth®

Levelflex FMP57传感器适用于固体散料物位测量，满足最高测量要求，是高贮仓、高煤仓或堆场等测量场合的最佳选择。FMP57提供长达45米的缆式探杆，适合高贮仓的测量。FMP57用于粉状、粒状等固体散料连续物位测量。测量不受粉尘、进料噪音、温度、气相介质的影响。

优势

即使在多变的测量产品或过程条件下，依然保持可靠测量

HistoROM集成数据存储单元，带来快速便捷的调试、维修和诊断

多回波追踪创新技术，为测量结果带来高度可靠性

硬件与软件根据IEC 61508标准开发，达到SIL3级别

心跳技术，在整个生命周期内实现高效、安全的工厂运营

无缝集成到控制或资产管理系统，直观的引导式操作概念（现场或通过控制系统）

通过世界权威的SIL和WHG实验认证，节约您的时间与经济成本

应用领域

可选择杆式或缆式测量。

  • 过程连接：始于1½" 螺纹或法兰
  • 温度：-40 到 +150°C (-40 到 +302°F)
  • 压力：-1 到 +16bar (-14.5 到 +232psi)
  • 最大测量范围：杆式 4m (13ft), 缆式 45m (148ft)
  • 精度误差：±2mm (0.08")
  • 国际防爆保护认证, SIL, 船级认证, 5点线性协议

附件 / 备件 75

共 75 项备件 · 点击收起
订货号名称 / 说明
71115174外壳过滤塞316L, GT18, 1组Consists of: 2x filter plug metall 316L. 1x pressure compensation filter. Usage: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR62/FMR67. Usage: Promass 200/TB2, Prosonic Flow 200, Prowirl 200.查看详情
71115175外壳过滤塞（黄铜/镍）Consists of: 2x filter plug brass nickel, pressure compensation filter. Usage: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Usage: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.查看详情
71115176外壳设置固定夹Usage: housing GT18/GT19/GT20, FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/ FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Usage: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.查看详情
71110281铝盖Material: 316L. O-ring, EPDM, PTFE coated. Usage: FMP51/FMP52/FMP54/FMP55/ FMP56/FMP57, FMR51/FMR52/FMR53/ FMR54/FMR57, FMR62/FMR67. Usage: Promass 200/TB2, Prosonic Flow 200, Prowirl 200.查看详情
71110282铝盖Material: 316L. O-ring NBR, PTFE coated. Usage: FMP51/FMP52/FMP54/FMP55/ FMP56/FMP57, FMR51/FMR52/FMR53/ FMR54/FMR57, FMR62/FMR67, FHX50. Usage: Promass 200/TB2, Prosonic Flow 200, Prowirl 200.查看详情
71110292铝盖Material: plastics PBT-FR sight glas PC. O-ring EPDM, PTFE coated. Usage: FHX50, FMP50/FMP51/FMP52/ FMP53/FMP54/FMP55/FMP56/FMP57, FMR50/ FMR51/FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67.查看详情
71110293铝盖Material: plastics PBT, metallized. O-ring EPDM, PTFE coated. Usage: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67.查看详情
71110297铝盖Material: aluminium, coated. O-ring EPDM, PTFE coated. Usage: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Usage: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.查看详情
71110299铝盖Material: aluminium, coated. O-ring EPDM, PTFE coated. Usage: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Usage: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.查看详情
71110284铝盖Material: 316L. O-ring EPDM /PTFE coated. Usage: terminal compartment Ex d/XP, FMP51/FMP52/FMP54/FMP55/FMP56/FMP57, FMR51/FMR52/FMR53/FMR54/FMR57, FMR62/FMR67. Usage: Promass 200/TB2, Prosonic Flow 200, Prowirl 200.查看详情
71110291铝盖Material: 316L. O-ring EPDM, PTFE coated. Usage: terminal compartment, not for Ex d/XP, FMP51/FMP52/FMP54/FMP55/FMP56/FMP57, FMR51/FMR52/FMR53/FMR54/FMR57, FMR62/FMR67. Usage: Promass 200/TB2, Prosonic Flow 200, Prowirl 200.查看详情
71185516盖Material: 316L. O-ring EPDM, PTFE coated. Usage: terminal compartment, for overvoltage protection, not for Ex d/XP, FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/ FMP54/FMP56/FMP57, FMR62/FMR67. Usage: Promass 200, Prosonic Flow 200, Prowirl 200.查看详情
71110295铝盖Material: plastics PBT, metallized. Usage: terminal compartment, not for Ex d/XP, FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/ FMR54/FMR56/FMR57, FMR60/FMR62/FMR67.查看详情
71185518盖Material: plastic PBT, metallizied. O-ring EPDM, PTFE coated. Usage: terminal compartment, for overvoltage protection, not for Ex d/XP. Usage: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67.查看详情
71110301铝盖Material: aluminium, coated. O-ring EPDM, PTFE coated. Usage: terminal compartment, not for Ex d/XP, FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/ FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Usage: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.查看详情
71110302铝盖Material: aluminium, coated. O-ring EPDM, PTFE coated. Usage: terminal compartment Ex d/XP, FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/ FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Usage: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.查看详情
71185517铝盖Material: aluminium. O-ring EPDM, PTFE coated. Usage: terminal compartment, for overvoltage protection, not for Ex d/XP, FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/ FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Usage: Promass 200, Prosonic Flow 200, Promag 200, Prowirl 200.查看详情
71110303外壳密封套件Consists of: O-ring 88.5x3.53 EPDM/PTFE, cover electronics compartment, housing GT19. O-Ring 88.5x3.53 NBR, cover electronics compartment, housing GT18, GT20. O-ring 91.67x3.53 EPDM/PTFE, cover terminal compartment, housing GT19. O-Ring 91.67x3.53 NBR, cover terminal compartment, housing GT18, GT20. O-ring 50.39x3.53 EPDM/PTFE, housing/sensor. FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Usage: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.查看详情
71450381M12接插头，IP66/68 NEMA4X/6P，Pro TOFFor electrical connection. Usage: FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57,FMR50/FMR51/FMR52/FMR53/ FMR54/FMR57, FMR60/FMR62/FMR67.查看详情
71679714Blind plug M20, Alu, Ex dConsists of: Plug IEC/ATEX Ex d marking, o-ring PTFE coated 17,0x2,0. Usage: FMG50, FMP51, FMP52, FMP54, FMP55, FMP56, FMP57, FMR51, FMR52, FMR53, FMR54, FMR57, FMR60B, FMR62B, FMR63B, FMR66B, FMR67B, FTL41, FTL51B, FTL62, FTL64, OFMP50, OFMP51, OFMP57, OFMR51, OFMR54, OFTL41, OFTL51B, PMC51B, PMC71B, PMD50, PMD55B, PMD75B, PMD78B, PMP50, PMP51B, PMP71B.查看详情

型号配置 / 参数对比

型号配置请输入产品型号进行配置
参数对比请在下面的输入框里输入需要对比的产品型号，最多支持三个产品对比

测量原理视频

点击播放

相关型号 3 / 3

共 3 个型号 · 点击收起
型号 名称
FMP57-AAACCAAEA4GGE L=750MM 导波雷达料位计
FMP57-AAACCALCA4RGE+AKZ1 L=11000MM 导波雷达料位计
FMP57-BFACCAAEA4RGE+AELA L=1000MM 导波雷达料位计

说明书下载 10

查看该型号全部资料
共 10 份文档 · 点击展开列表
BA

Levelflex FMP56, FMP57 HART 操作手册 中文版

HART Rev. 2018 210 页
在线预览
BA

Levelflex FMP56, FMP57 PROFIBUS PA 操作手册 中文版

PROFIBUS-PA Rev. 1718 190 页
在线预览
BA

BA Levelflex FMP56, FMP57 FOUNDATION Fieldbus 中文版

FOUNDATION-Fieldbus Rev. 0924 188 页
在线预览
BA

BA Levelflex FMP56, FMP57 HART 英文版

HART Rev. 2424 192 页
在线预览
BA

BA Levelflex FMP56, FMP57 PROFIBUS PA 英文版

PROFIBUS-PA Rev. 2024 174 页
在线预览
BA

BA Levelflex FMP56, FMP57 FOUNDATION Fieldbus 英文版

FOUNDATION-Fieldbus Rev. 0924 194 页
在线预览
TI

TI 焊接接头、过程转接头和法兰 中文版

Rev. 2726 130 页
在线预览
TI

TI Levelflex FMP56, FMP57 中文版

Rev. 2724 76 页
在线预览
TI

TI Weld-in adapter, process adapter and flanges 英文版

Rev. 2726 132 页
在线预览
TI

TI Levelflex FMP56, FMP57 英文版

Rev. 2724 80 页
在线预览

服务案例

市政污水处理

市政污水处理 · 导波雷达应用案例

项目背景

城市污水处理厂的进水、生化与出水工段。本次项目围绕导波雷达展开，要解决的核心问题是：沿导波杆或缆绳测量液位与界面。

工况挑战

现场介质与工况的特点是污水中含固率高、含腐蚀性组分，昼夜水量波动大，而且出水指标波动、探头易被污泥与生物膜覆盖。因此导波雷达不能照搬通用配置，按介电常数、量程与是否带搅拌选杆式或缆式。

解决方案

阿仪科技技术团队按物位测量的方式推进：按罐区与料仓的实际几何做物位方案。配置上按介电常数、量程与是否带搅拌选杆式或缆式，并同步对照：出水须稳定达到一级 A 标准并联网上传数据。

实施效果

投运后系统运行稳定，实际效果是：低介电常数介质也能测，盲区小精度高。

食品饮料

食品饮料 · 导波雷达应用案例

项目概况

项目现场在配料、杀菌、灌装与 CIP 清洗工段。客户希望在既有装置上完善导波雷达配置，核心诉求是沿导波杆或缆绳测量液位与界面。

技术难点

真正麻烦的是：介质多为糖浆、乳品与饮料等易结垢物料，卫生级要求高，并且清洗频繁，仪表必须耐受 CIP/SIP 高温碱洗。这些都要求导波雷达在配置时按介电常数、量程与是否带搅拌选杆式或缆式。

配置方案

按物位测量组织供货与实施：按罐区与料仓的实际几何做物位方案。现场按介电常数、量程与是否带搅拌选杆式或缆式，并逐条核对：须满足食品安全与卫生级（3-A / EHEDG）要求。

投运表现

完成调试后，低介电常数介质也能测，盲区小精度高，测量数据可直接用于工艺调整与考核。

化工制药

化工制药 · 导波雷达应用案例

现场工况

该客户属于化工制药行业，生产装置位于反应釜、计量罐与成品储罐区。项目的主要任务就是沿导波杆或缆绳测量液位与界面。

需要解决的问题

难点在于介质腐蚀性强、常带溶剂与结晶，部分区域为爆炸性环境；与此同时强腐蚀与防爆双重约束，仪表寿命短、停机维护成本高。选型上必须按介电常数、量程与是否带搅拌选杆式或缆式。

我们的做法

我们采用物位测量的交付思路 — 按罐区与料仓的实际几何做物位方案。实施时按介电常数、量程与是否带搅拌选杆式或缆式，同时逐项校验：需满足防爆认证与 GMP 数据可追溯要求。

运行结果

系统投运以来表现稳定，日常维护量明显减少 — 低介电常数介质也能测，盲区小精度高。

电力能源

电力能源 · 导波雷达应用案例

应用背景

锅炉给水、汽机凝结水与脱硫脱硝系统是电力能源行业的典型工况。项目以导波雷达为切入点，重点是沿导波杆或缆绳测量液位与界面。

工况约束

高温高压下测量漂移，非计划停机代价极高，而高温高压，蒸汽与含盐水并存的条件又进一步放大了这一点。因此导波雷达必须按介电常数、量程与是否带搅拌选杆式或缆式。

交付方案

交付按物位测量来组织 — 按罐区与料仓的实际几何做物位方案。实施中按介电常数、量程与是否带搅拌选杆式或缆式，同时满足需满足电力行业规程与机组可用率指标。

使用效果

运行结果表明：低介电常数介质也能测，盲区小精度高，该测点的测量置信度明显提高。

同类推荐

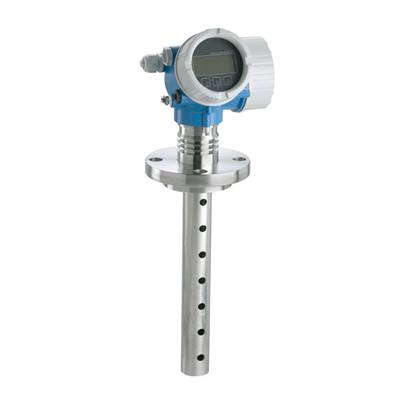

FMP50 导波雷达液位计 E+H

导波雷达液位计

FMP50
详情 →

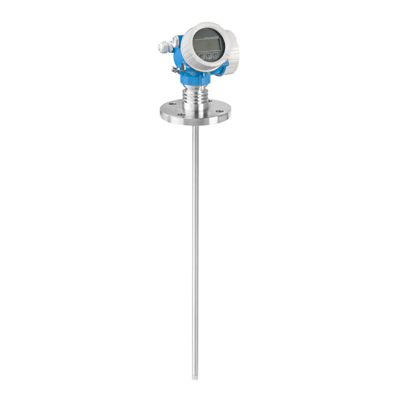

FMP54 导波雷达液位计 E+H

导波雷达液位计

FMP54
详情 →

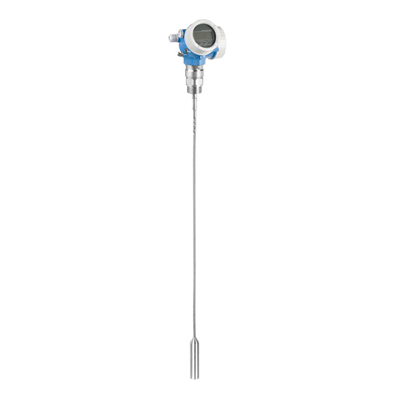

FMP55 导波雷达液位计 E+H

导波雷达液位计

FMP55
详情 →

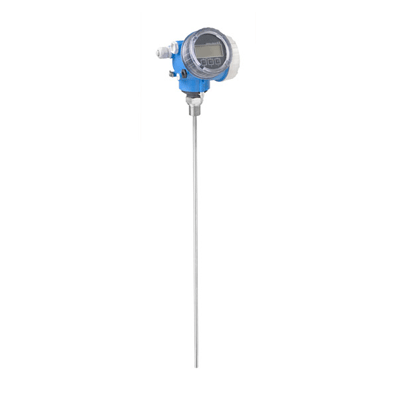

FMP52 导波雷达液位计 E+H

导波雷达液位计

FMP52
详情 →

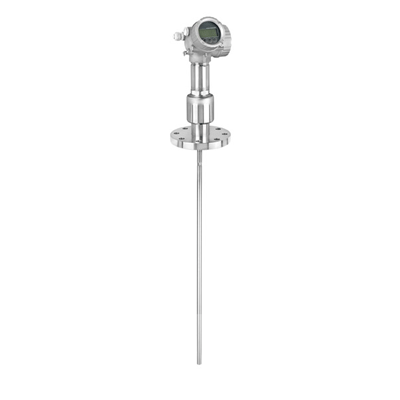

FMP53 E+H导波雷达液位计 E+H

导波雷达液位计

FMP53
详情 →

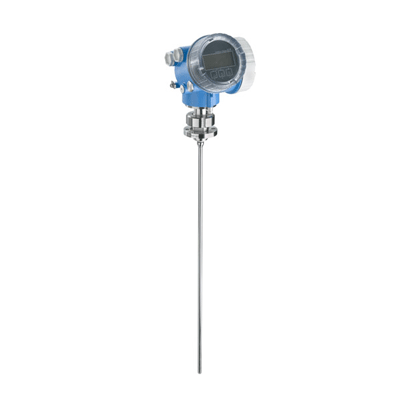

FMP51 导波雷达液位计E+H

导波雷达液位计

FMP51
详情 →
FMP56 导波雷达料位计 E+H

导波雷达料位计

FMP56
详情 →

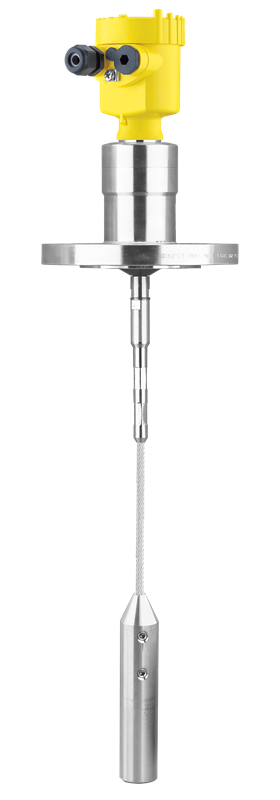

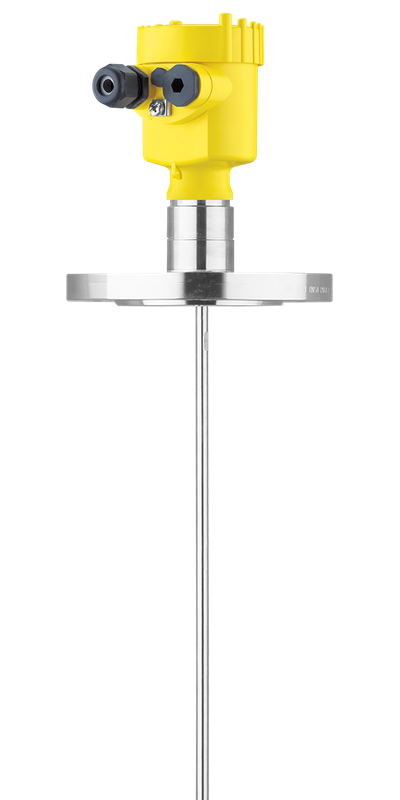

VEGAFLEX 81VEGA
