技术参数
加入对比压力
| 测量原理 | 压力开关 |
| Characteristic | Intelligent 压力开关带电容传感器, 长 term stable 和磨损耐 |
| 供电电压 | 10...30 VDC |
| 参考精度 | 0.5 %, Platinum: 0.3 % |
| 长 term 稳定性 | 0.2 % 的 URL/年 |
| 过程温度 | -25 °C....+100 °C (-13 °F....+212 °F) |
| 环境温度 | -20 °C...+70 °C (-4 °C...+158 °F) |
| 测量单元 | +100 mbar....+40 bar (+1.5 psi....600 psi) |
| 最大. 耐压限制 | 60 bar (900 psi) |
| 过程连接 | Threads: G1/4, G1/2, MNPT1/4, MNPT1/2, DIN13, JIS R1/2 |
| 通信 | 1x PNP 开关 2x PNP 开关 1x PNP 开关 + 4...20mA 模拟 |
| 设计认证 | EN 10204-3.1 最终检验报告 Cleaned 从油和润滑脂 Cleaned 用于氧应用组最小报警 |
| Specialities | 数字显示 |

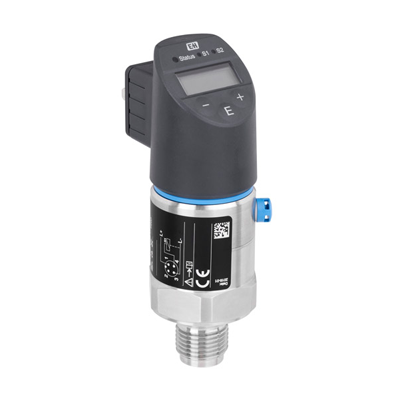

Ceraphant PTC31B是高性价比的压力开关，带陶瓷膜片传感器；传感器耐真空，能够安全测量和监测绝压和表压。 压力开关结构紧凑，具有高稳定性，耐高真空，最低可耐绝对真空0 bar
优势
内置电子开关部件，能够进行分散且经济的监控
通过LED指示灯和数字显示屏便捷地进行功能检查和显示现场信息
电容式结构的非充油型陶瓷膜片传感器(Ceraphire)的最小量程为0...20 mbar，能够稳定地监测过程
高过程可用性，适用于真空应用和磨损性介质测量
应用领域
压力开关带陶瓷膜片传感器，用于在气体、蒸汽、液体和粉尘中进行绝压和表压监测。
附件 / 备件 5
共 5 项备件 · 点击收起
| 订货号 | 名称 / 说明 | |
|---|---|---|
| 71336104 | 霍斯曼接头M164-pole. Consists of: plug connector, srew, seal. Usage: PTC31B, PTP31B/PTP33B. | 查看详情 |
| 71336105 | 霍斯曼接头 NPTF1/24-pole. Consists of: plug connector, srew, seal. Usage: PTC31B, PTP31B/PTP33B. | 查看详情 |
| 71114212 | M12航空插头，90度自连接 可用于: M12插头 | 查看详情 |
| 52010285 | M12航空插头，90度弯头，带5m电缆适用于M12插头 带5m电缆 PVC材质，铜镀锡/ 镍锁紧螺母 | 查看详情 |
| 52006263 | 过程连接件|Socket for plug 4p-125V, 4A-M12M12 插头 自连接 M12转成格兰 | 查看详情 |
型号配置 / 参数对比
测量原理视频
点击播放说明书下载 8
查看该型号全部资料共 8 份文档 · 点击展开列表
BA Ceraphant PTC31B, PTP31B, PTP33B 中文版
BA Ceraphant PTC31B, PTP31B, PTP33B IO-Link 中文版
BA Ceraphant PTC31B, PTP31B, PTP33B 英文版
BA Ceraphant PTC31B, PTP31B, PTP33B IO-Link 英文版
TI 焊接接头、过程转接头和法兰 中文版
TI Ceraphant PTC31B, PTP31B 中文版
TI Weld-in adapter, process adapter and flanges 英文版
TI Ceraphant PTC31B, PTP31B 英文版
服务案例
市政污水处理 · 表压和绝压应用案例
现场工况
该客户属于市政污水处理行业，生产装置位于城市污水处理厂的进水、生化与出水工段。项目的主要任务就是测量表压或绝压，判断工艺状态。
需要解决的问题
难点在于污水中含固率高、含腐蚀性组分，昼夜水量波动大；与此同时出水指标波动、探头易被污泥与生物膜覆盖。选型上必须按量程比、过压保护与膜片材质选型。
我们的做法
我们采用压力测量的交付思路 — 按过程压力与温度做压力测量方案。实施时按量程比、过压保护与膜片材质选型，同时逐项校验：出水须稳定达到一级 A 标准并联网上传数据。
运行结果
系统投运以来表现稳定，日常维护量明显减少 — 压力异常提前察觉，避免设备损坏。
食品饮料 · 表压和绝压应用案例
应用背景
配料、杀菌、灌装与 CIP 清洗工段是食品饮料行业的典型工况。项目以表压和绝压为切入点，重点是测量表压或绝压，判断工艺状态。
工况约束
清洗频繁，仪表必须耐受 CIP/SIP 高温碱洗，而介质多为糖浆、乳品与饮料等易结垢物料，卫生级要求高的条件又进一步放大了这一点。因此表压和绝压必须按量程比、过压保护与膜片材质选型。
交付方案
交付按压力测量来组织 — 按过程压力与温度做压力测量方案。实施中按量程比、过压保护与膜片材质选型，同时满足须满足食品安全与卫生级（3-A / EHEDG）要求。
使用效果
运行结果表明：压力异常提前察觉，避免设备损坏，该测点的测量置信度明显提高。
化工制药 · 表压和绝压应用案例
客户情况
化工制药行业的典型场景是反应釜、计量罐与成品储罐区。本次测量对象为表压和绝压，工作重点是：测量表压或绝压，判断工艺状态。
面临的难点
现场工况为介质腐蚀性强、常带溶剂与结晶，部分区域为爆炸性环境，加上强腐蚀与防爆双重约束，仪表寿命短、停机维护成本高，常规配置很难长期胜任。方案需要按量程比、过压保护与膜片材质选型。
实施方式
方案由压力测量落地：按过程压力与温度做压力测量方案。技术要点在于按量程比、过压保护与膜片材质选型，并确保符合：需满足防爆认证与 GMP 数据可追溯要求。
客户收益
实际效果上，压力异常提前察觉，避免设备损坏，现场运维人员的工作负担随之下降。
电力能源 · 表压和绝压应用案例
项目背景
锅炉给水、汽机凝结水与脱硫脱硝系统。本次项目围绕表压和绝压展开，要解决的核心问题是：测量表压或绝压，判断工艺状态。
工况挑战
现场介质与工况的特点是高温高压，蒸汽与含盐水并存，而且高温高压下测量漂移，非计划停机代价极高。因此表压和绝压不能照搬通用配置，按量程比、过压保护与膜片材质选型。
解决方案
阿仪科技技术团队按压力测量的方式推进：按过程压力与温度做压力测量方案。配置上按量程比、过压保护与膜片材质选型，并同步对照：需满足电力行业规程与机组可用率指标。
实施效果
投运后系统运行稳定，实际效果是：压力异常提前察觉，避免设备损坏。
