技术参数
加入对比点位 / 固体
| 测量原理 | 电容整体 |
| 特性 / 应用 | 紧凑型杆探头带 build-向上补偿简便起始向上 |
| Specialities | FDA-列出材料 |
| 供电 / 通信 | 10,8 ... 45V DC, DC-PNP 3-导线 20 ... 253V AC, 或 20 ... 55V DC, 继电器输出 |
| 环境温度 | -40°C...+70°C (-40°F...+158°F) |
| 过程温度 | -40°C ...+120°C (-40°F ...+248°F) |
| 过程压力 / 最大耐压 | -1 ... 25 bar (-14.5 ... 360 psi) |
| 主要接液部件 | PPS = Polyphenylene sulphide (玻璃 fibre 含量 approx. 40%) |
| 过程连接 | R1" NPT1" |
| 传感器长度 | 140 mm (5.51") |
| 通信 | PNP 晶体管输出继电器输出 (potential-无 change-超过触点 / SPDT) |
| 证书 / 认证 | ATEX , IEC Ex, FM, CSA, NEPSI, UK Ex |
| 选项 | 铝外壳 |
| 应用限制 | 固体, grain 尺寸最大. 30 mm (1.2"), DK 最小 1,6 Flexural strength 1400 N (在探头 tip) |
常用型号是： FTC260-AA4D1

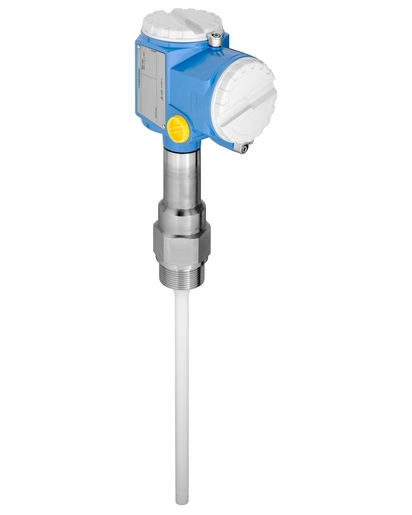

Minicap FTC260杆式探头结构简单，经济实用，用于固体散料限位检测，尤其适用于腐蚀性的、或者有大量黏附形成的介质。该探头专为轻质固体散料限位检测而设计，典型应用：谷物、面粉、奶粉、动物饲料、水泥、滑石粉或石膏等。
优势
测量系统由探头与电子元件组成：
内置黏附补偿：
机械部件坚固：
应用领域
Minicap专为轻质固体散料限位检测而设计，颗粒尺寸最大为30mm，介电常数为 εr ≥ 1.6。典型应用：谷物、面粉、奶粉、动物饲料、水泥、滑石粉或石膏。型号：
型号：
附件 / 备件 15
共 15 项备件 · 点击收起
| 订货号 | 名称 / 说明 | |
|---|---|---|
| 543223-0011 | ***Housing F14 PBT, Pg13, coverMaterial: Polyester. Usage: Minicap. -For E+H service only- | 查看详情 |
| 543201-0000 | Cover F14 PBT, gasketO-ring EPDM. Usage: housing Polyester. | 查看详情 |
| 943201-1001 | Cover F14 PE, transparent PASight glass: Polycarbonat PA. | 查看详情 |
| 71092705 | 铝盖Material: aluminium. O-ring: EPDM. Not for Ex d/XP. Usage: FMB50/FMB51/FMB52/FMB53, FTC260/FTC262, PMC51, PMD55, PMP51/PMP55. | 查看详情 |
| 71092707 | 铝盖Material: aluminium. Sight glass: mineral glass. O-ring: EPDM. Not for Ex d/XP. Usage: FMB50/FMB51/FMB52/FMB53, FTC260/FTC262, PMC51, PMD55, PMP51/PMP55. | 查看详情 |
| 52020429 | 密封圈组件consists of: 5x O-ring 75,87x2.62, EPDM, PTFE, FDA | 查看详情 |
| 52006108 | 电子插件20-253VAC/20-55VDC | 查看详情 |
| 52006109 | 电子插件10,8-45VDC PNP | 查看详情 |
| 543205-0000 | ***Socket E8 (F14), screws, PBTUsage: electronics. | 查看详情 |
| 543226-0001 | Probe FTC260 R1 PPS, gasketThreaded boss R1. Usage: FTC260. | 查看详情 |
| 543226-0011 | Probe FTC260 NPT1 PPS, gasketThreaded boss NPT1. Usage: FTC260. | 查看详情 |
| 943215-1001 | Sleeve adapter R1-1/2 > R1, PPSUsage: FTC260. Thread type: EN10226/ISO7. Material: PPS. | 查看详情 |
| 943215-1021 | Sleeve adapter G1-1/2 > R1, PPSUsage: FTC260. Thread type: EN10226/ISO7. Material: PPS. | 查看详情 |
| 52014047 | 密封圈Process gasket for process connections G1-1/2 | 查看详情 |
| 943215-0042 | Sleeve adapter NPT1-1/4 > NPT1, STThread type: EN10226/ISO7. Material: steel zinc coated. Usage: FTC260. | 查看详情 |
