SM100 系列 T HART 智能转换器 使用说明

SM100 系列 T HART 智能转换器
使用说明

 1 、0 SM100 系列 T HART 智能转换器介绍
 1.1 产品简介
SM100系列HART智能转换器是采用ARM微处理器、HART协议调制解调专用芯片并结合大量的实践
经验所研发的产品。其按照工业产品要求进行设计，具有很高的可靠性及稳定性。智能转换器配有
标准的RS232接口和RS485接口，能与有HART协议的智能仪表进行数据透明传输或者转换为
MODBUS_RTU协议读取数据，保证数据进行实时传输。
HART协议使用Bell202频移键控（FSK）标准，在4～20mA基础上叠加调制数字信号，使得HART
协议仪表在不干扰4～20mA模拟量信号的同时允许双向数据通讯。SM100系列智能转换器就是数字信
号与模拟信号进行双向调制解调的智能转换器。
2 1.2 产品特点
● 配有标准的 RS232 和 RS485 通讯接口，可以进行参数配置、更改通讯波特率及奇偶校验位。
它与 HART 总线上的 1200 通讯速度无关，从而提高了整个系统的运行速度。
● 采用工业通用的模块外壳，便于安装及调试。
● 配有专用配置软件，可以对 SM100 系列智能转换器进行参数配置，并且通过智能转换器，
可以与 HART 协议智能仪表进行数据通讯。
● 支持标准的 MODBUS_RTU 协议。
● 支持同时连接多台 HART 协议智能仪表。
● 支持多种特殊 HART 协议智能仪表，并能自定义读取特殊 HART 仪表的指令。
3 1.3 主要参数
● 电源输入电压：DC 12～24V，电源的波纹不得大于 200mA，电流需提供 100mA。
● 外壳尺寸：长 134 mm × 宽 71 mm × 高 43 mm。
● 工作环境温度：-20℃ ～ +80℃。
● 相对湿度：10% ～ 80%。

如需更多信息，建议咨询相关专家或查阅产品说明书

大量现货

欢迎选购

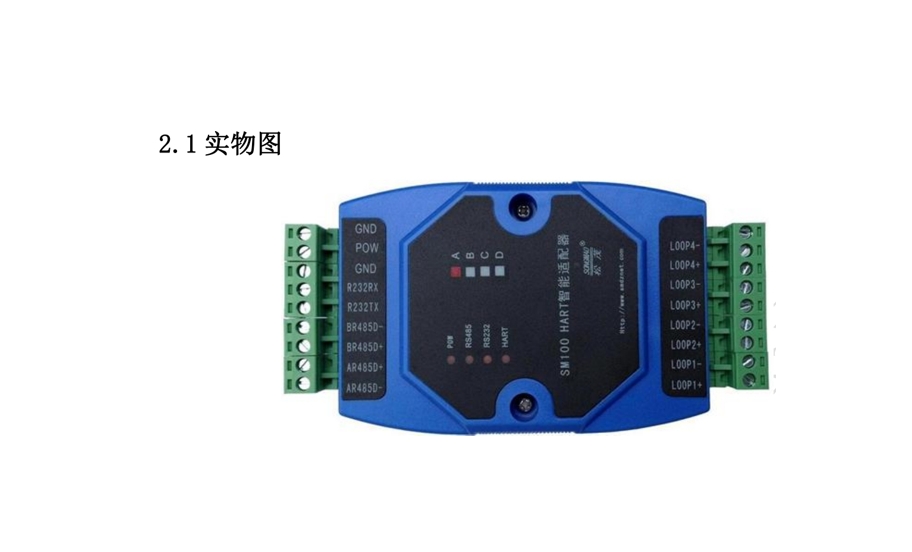

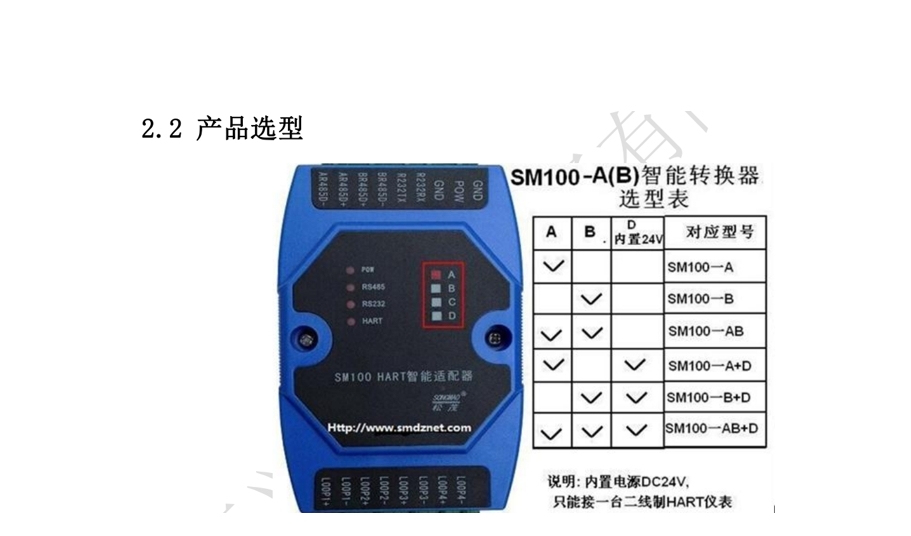

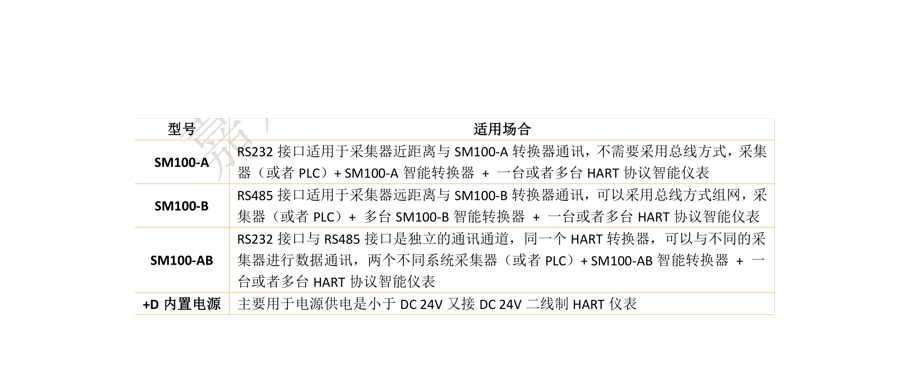

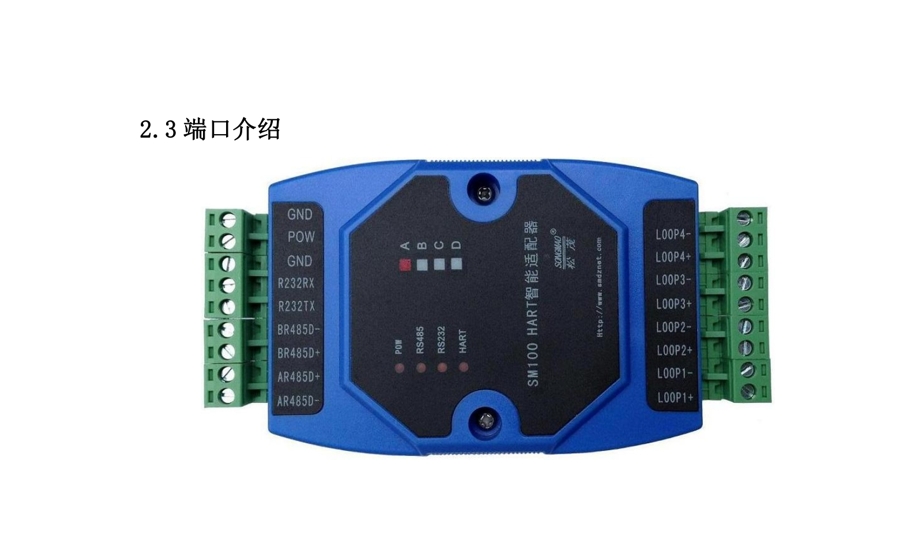

GND.POW: 电源接口接线端子，POW 接电源正极，GND 接电源负极。GND、R232RX、R232TX: RS232 通讯接口接线端子BR485D-、BR485D+: RS485 通讯接口B接线端子AR485D-、AR485D+: RS485 通讯接口A接线端子。LOOP1+、LOOP1-~L0OP4+、LOOP4-:共四组HART仪表通讯接口接线端子
2.4指示灯说明
POW 电源指示灯:接通电源后常亮
RS485 通讯指示灯:在 RS485 串口进行数据交换时闪烁RS232 通讯指示灯:在 RS232 串口进行数据交换时闪烁HART 通讯指示灯:在HART 转换器与 HART 仪表进行数据交换时闪烁

3.2 二线制与四线制 HART 协议仪表的区别

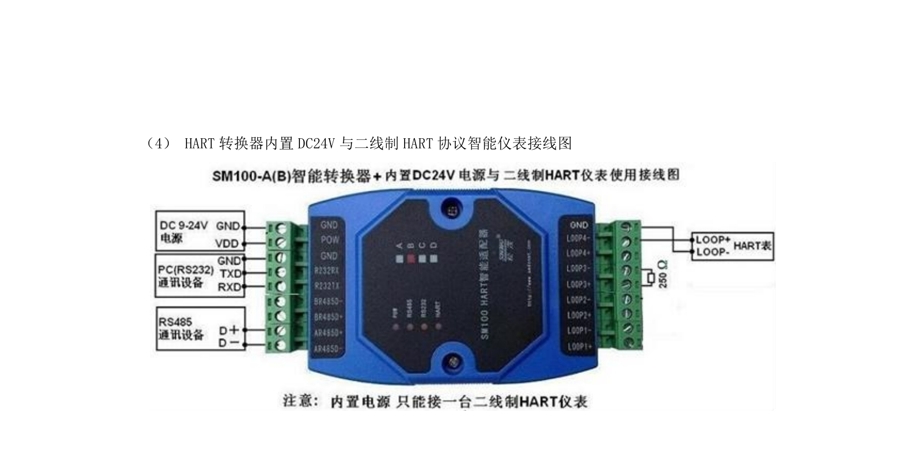

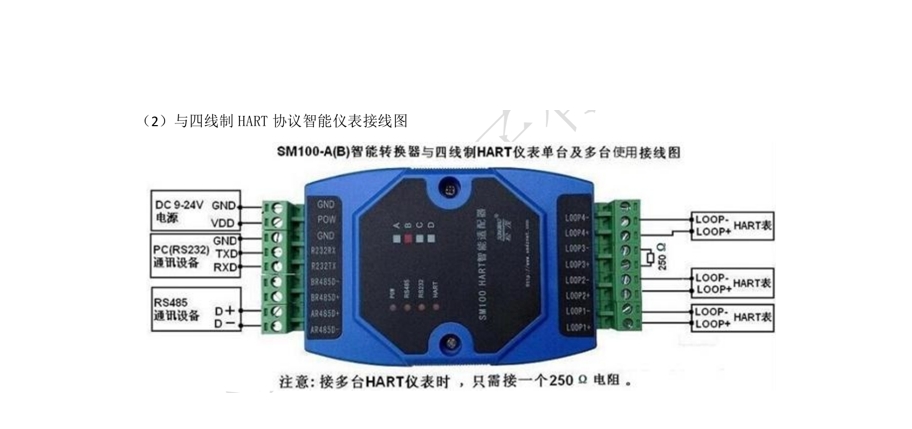

 四线制 HART协议仪表:四线制 HART仪表是单独供电，其电源线与420mA 输入输出线是分开的。
二线制 HART协议仪表:二线制 HART仪表其电源线与4~20mA 输入输出线是共用两根线。

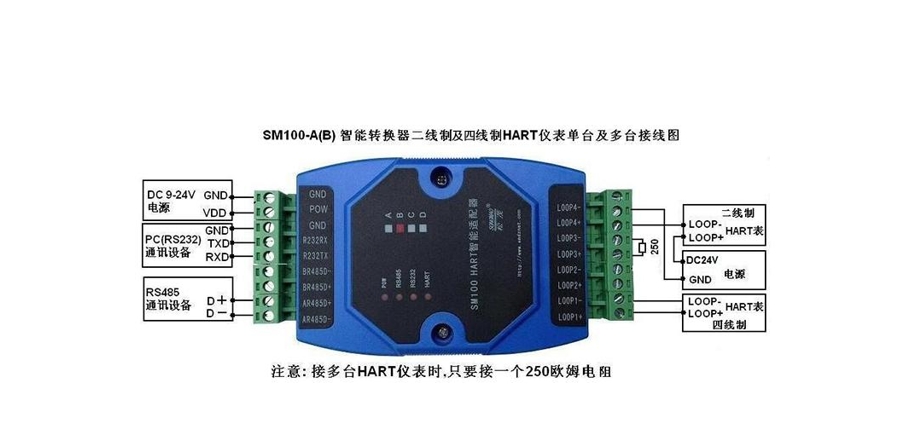

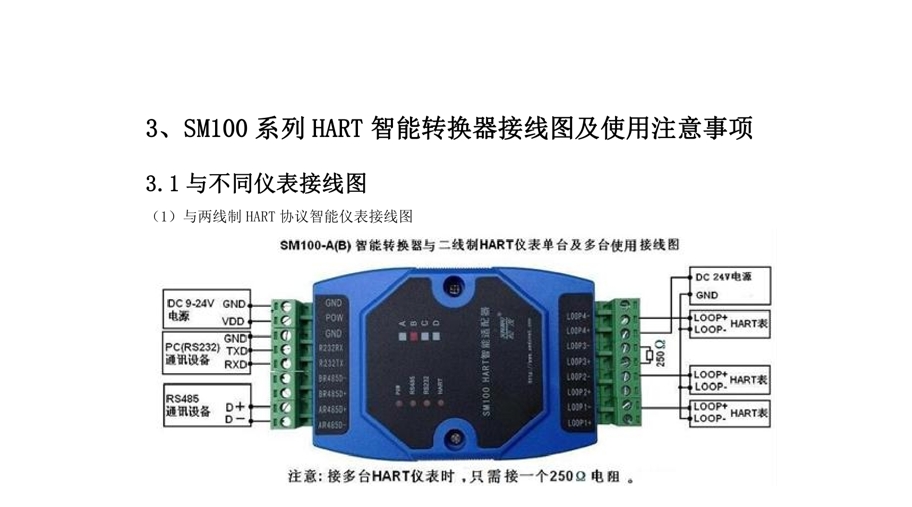

3.3 HART 智能转换器接多台 HART 协议仪表调试步骤
-1’是接1台HART 协议智能仪表，HART 地址默认为0，不需要修改。
-4’是接 4台 HART 协议智能仪表，HART 地址要改成1、2、3、4，这时所有 HART 传感器输出的电流量都是 4mA，电阻只需接一只 2502 电阻。
6-8’是接8台HART协议智能仪表，HART地址要改成1、2、3、4、5、6、7、8，这时所有HART传感器输出的电流量都是 4mA，电阳只需接一只 2502 电阻。使用USB/RS232转换器后，再连接RS232/RS485 转换器时，这时RS232/RS485转换器需要接DC5V电源。
使用西门子 PLC编程线，USB-PPI (USB-RS485线)3 脚是D+、8 脚是D-。

4 、配置软件功能介绍及操作步骤

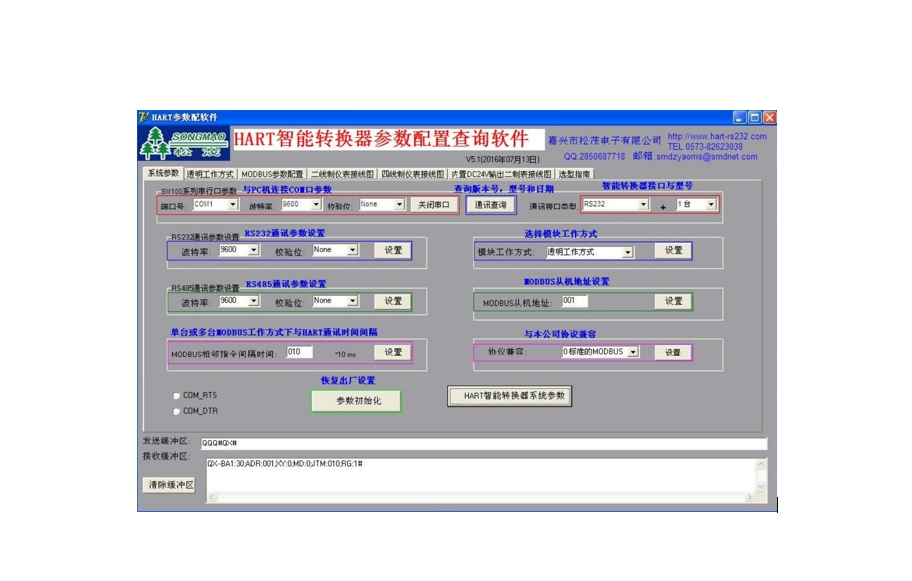

4.1 系统参数界面功能介绍

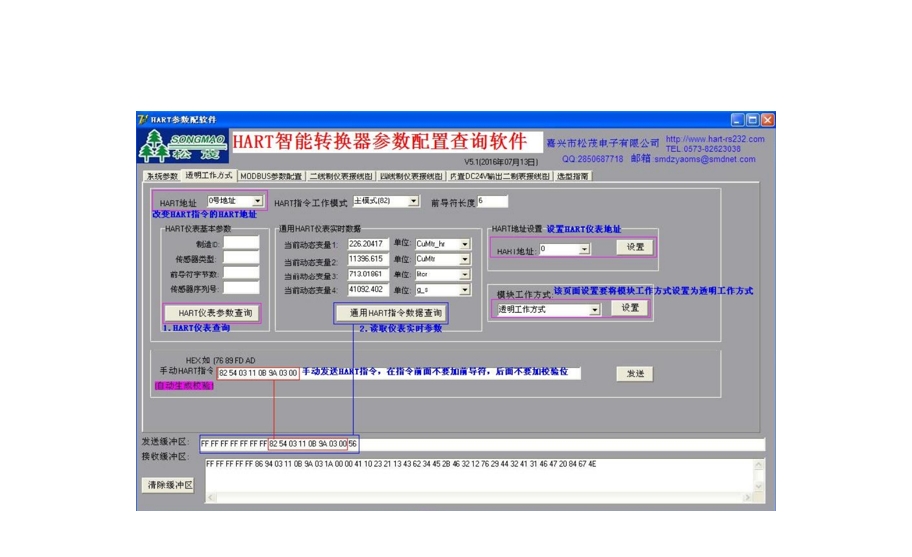

4.2 透明工作方式界面功能介绍

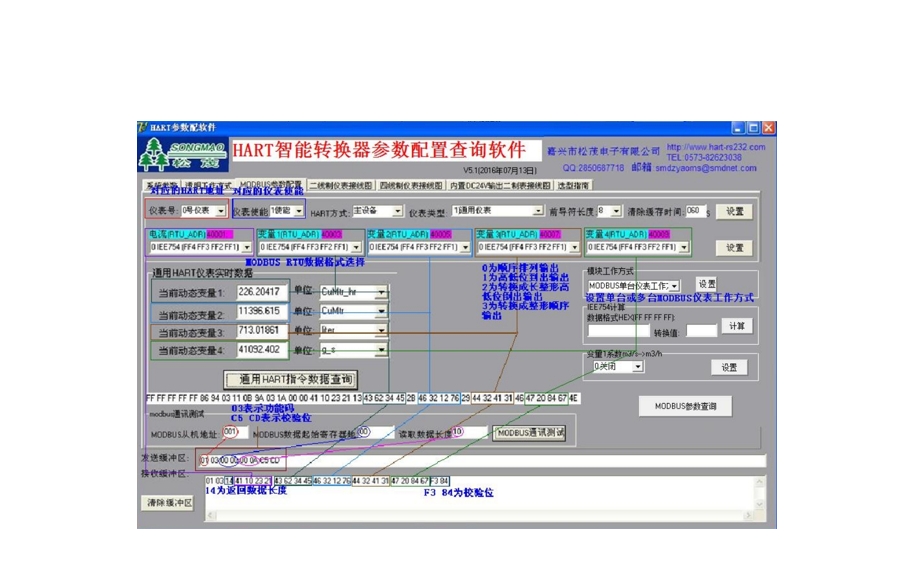

4.3 通用 T HART 协议界面功能介绍

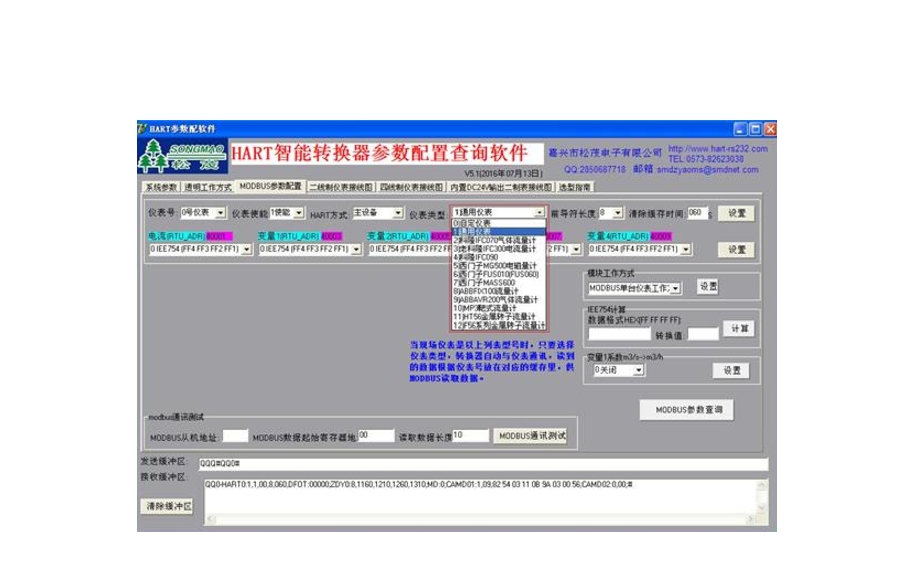

4.4 特殊 T HART 协议界面功能介绍

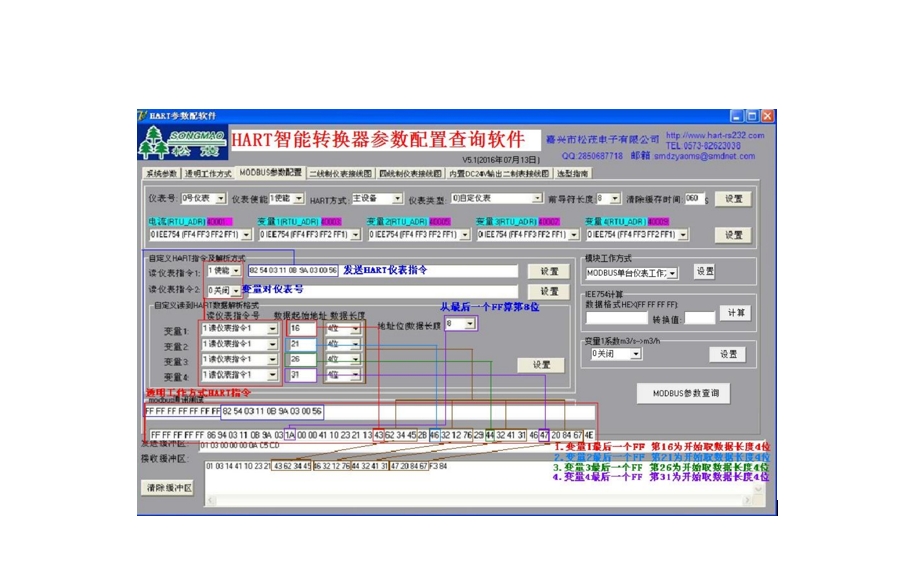

4.5 自定义 T HART 协议界面功能介绍

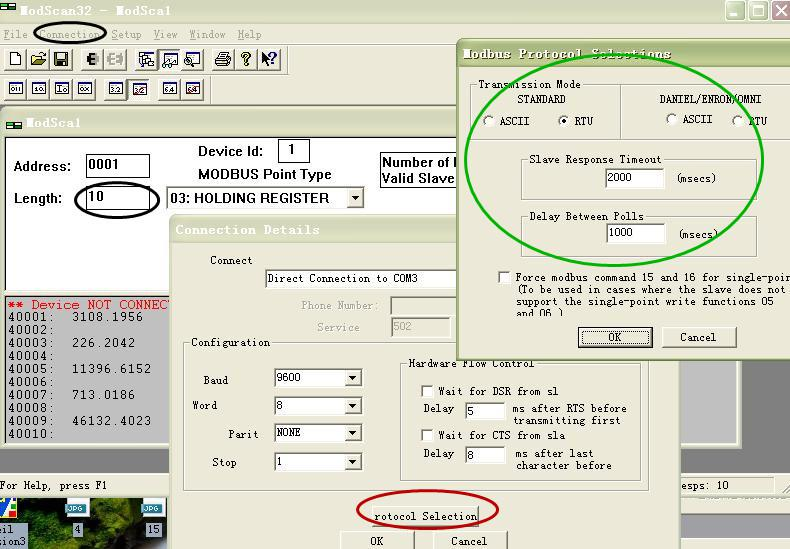

4.6  用 2 ModScan32 测试软件读取数据

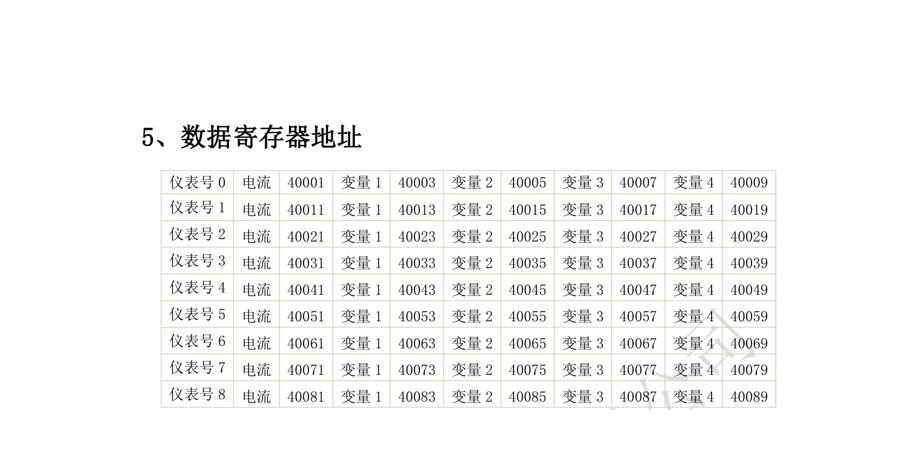

5、数据寄存器地址

SM100 系列 T HART 智能转换器使用注意事项
1、使用前请仔细阅读说明书。
2、确认电源是否符合设备工作要求。
3、与 HART 仪表设备之间距离是否大于 200m，如果超出这个范围，请改用粗一点的线，并加屏
蔽电缆。在使用屏蔽线时，请一端接地。
4、附近是否有较大的感性负载，此对信号干扰严重，要采取适当的屏蔽措施。
