HDR-15-24 电子元件的配置选型应用场景和注意事项维护

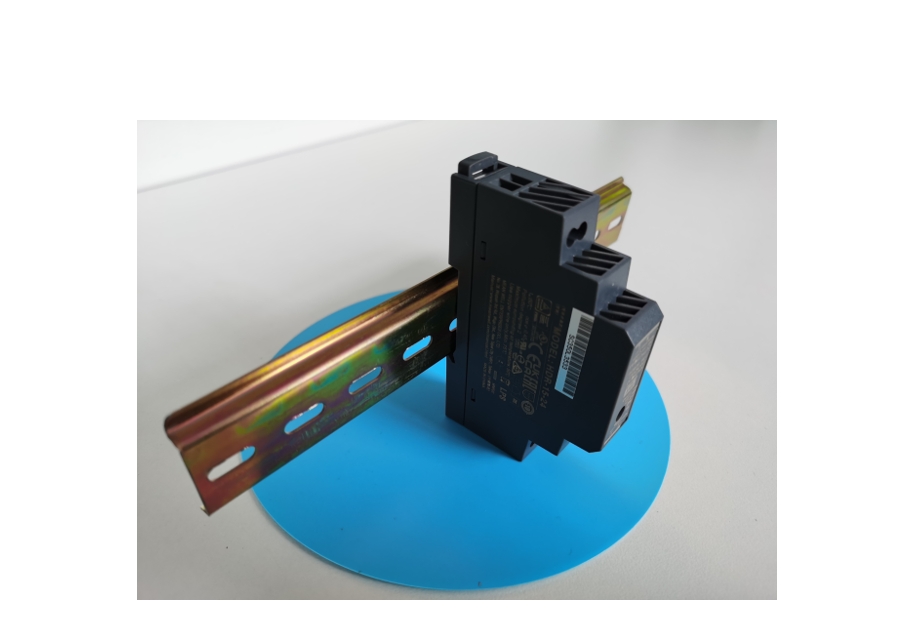

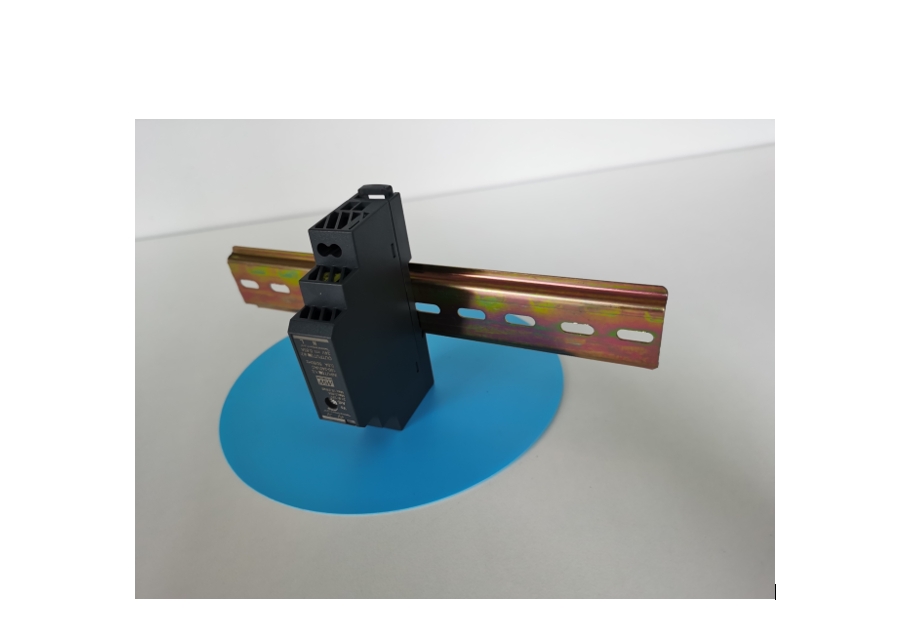

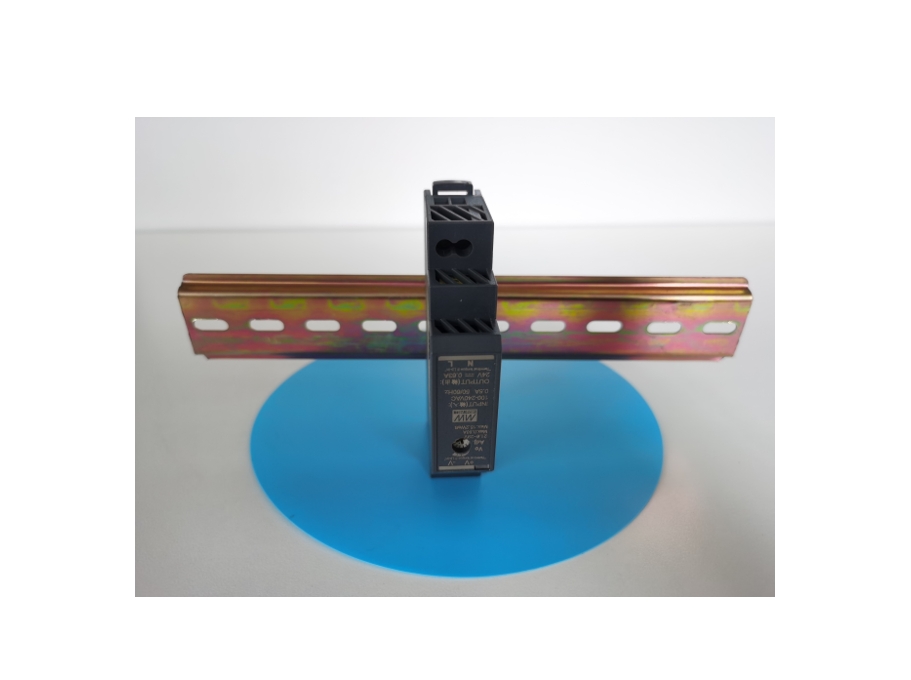

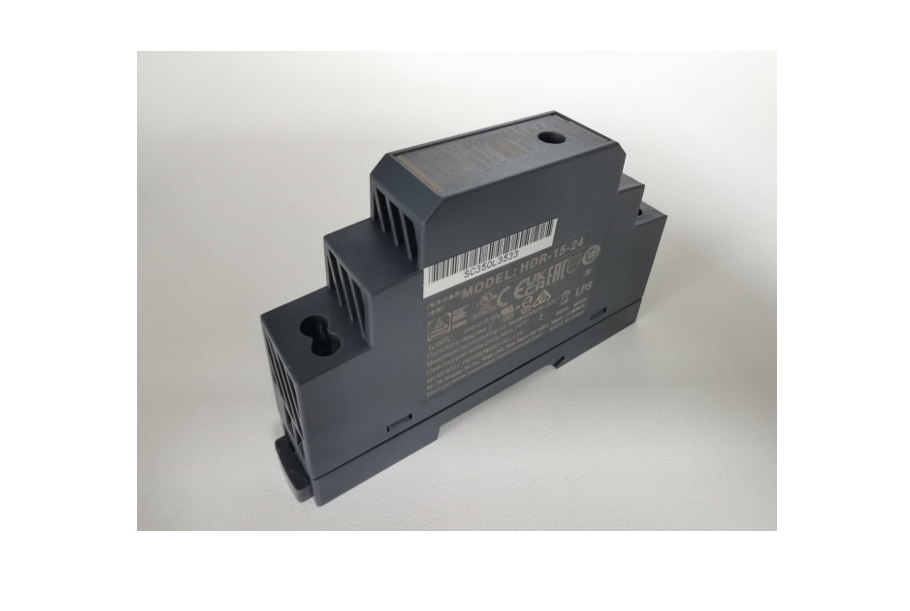

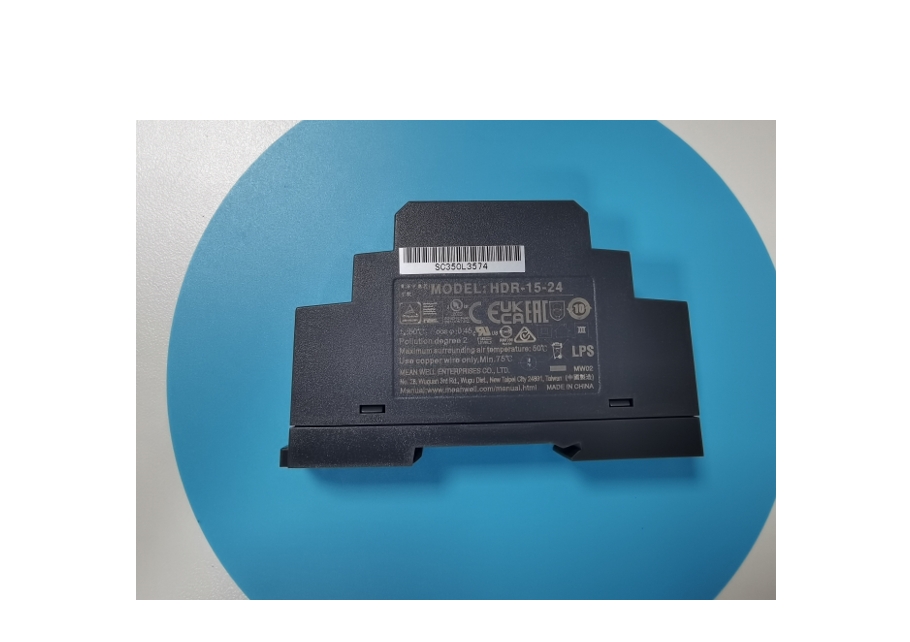

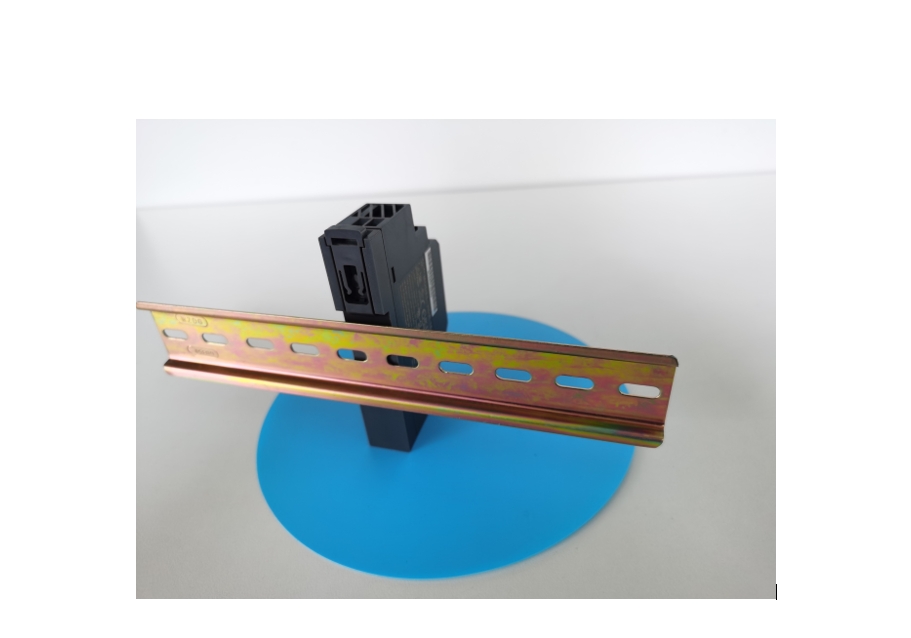

HDR-15-24电子元件是一款超薄型DIN导轨式电源，输出功率为15W，电压为24V，电流为0.63A。这款电源具有短路、过载和过压保护功能，能够保证设备的安全稳定运行.
关于其应用场景:
HDR-15-24电子元件通常用于需要稳定、可靠电源供应的场合，例如工业自动化设备、仪器仪表、控制系统等由于其具有多种保护功能，因此可以在复杂和多变的环境中使用，例如高温、低温、高湿、振动等环境.
在配置选型时，需要考虑所需功率、电压和电流等参数，以确保HDR-15-24电子元件能够满足实际需求。同时还需要考虑其安装方式、尺寸和接口类型等因素，以确保其能够与所使用的设备兼容。
关于维护的注意事项:
1.定期检查HDR-15-24电子元件的外观，确保没有破损或变形
2.定期清理其周围的灰尘和杂物，保持清洁。
3.在使用过程中，应定期检查其温度是否正常，避免过热导致故障
4.如果发现其性能参数出现异常，应及时进行检修或更换
总之，HDR-15-24电子元件是一款具有多种保护功能的电源，能够保证设备的安全稳定运行。在配置选型和维护时，应充分考虑其特性和要求，以保证其正常工作和延长使用寿命
产品描述:·
超设计: 宽度17.5mm(1SU)国际通用输入85-264VAC(277VAC可用)·空载损耗0.3W·Class I隔离级别·通过LPS(限功率电源)·直流输出电压可调保护种类: 短路/过负载/过电压自然风冷(工作温度:30~+70°C)可以装在TS-35/7.5或15上过电压等级·LED指示电源启动·3年保固·家居控制系统·建筑自动化·工业控制系统工厂自动化 机电设备特性: 应用: File Name:HDR-15-SPEC 2021-06-07 额定功率输出电压系列名 15W超阶梯型DIN导轨型电源 HDR-15系列 D0D D 0D D DD HDR-15是一款经济超演型符合德国工业标准的15W导轨型电源供应器,适合安装在TS-35/7.5或TS-35/15 的轨道上在允许节约空间橱柜内本体被设计为17.5mm(1SU)宽度整个系列都采用从85VAC到264VAC全 范围交流输入(277VAC也适用)并均符合BS ENEN61000-3-2标准关于欧盟指定的谐波电流规范。HDR-15是用塑胶外壳设计,可以有效地防止用户电气危害工作效率高达87%,在空气循环条件下整个系列 能工作在-30C到70C环境温度中它具备完整的保护功能且符合家庭自动化,工业控制设备(EC6236801D UL508DUL6236801DBS EN/EN6155802016)相关认证使HDR-15成为一个极具竞争力的家庭和工业应用的电源
电子元器件
数量 100
型号系列 HDR-15-24 HDR-15-5 HDR-15-12 HDR-15-15 HDR-15-48
HDR-15-24
RoHS（63X37）是
最小电源电压3.5V
最小工作温度-40C
最大电源电压6.5V
最大工作温度100C
长度 3.3mm 宽度 2.8mm 高度1.5mm

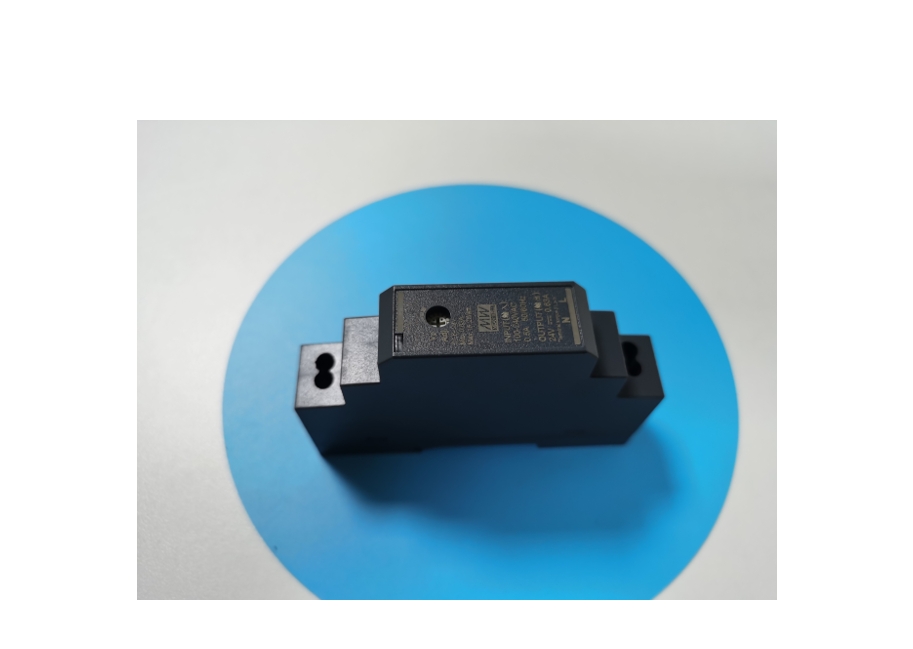

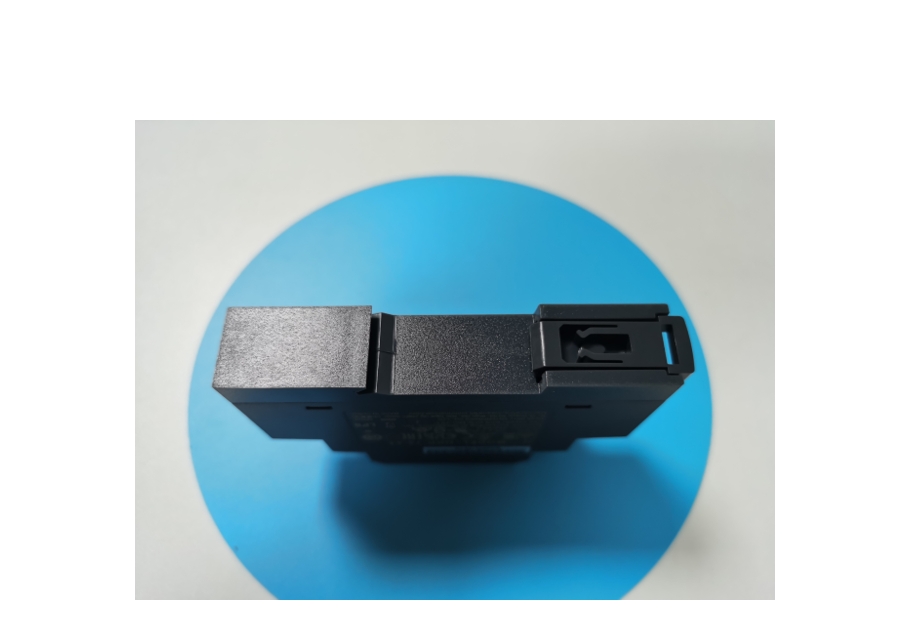

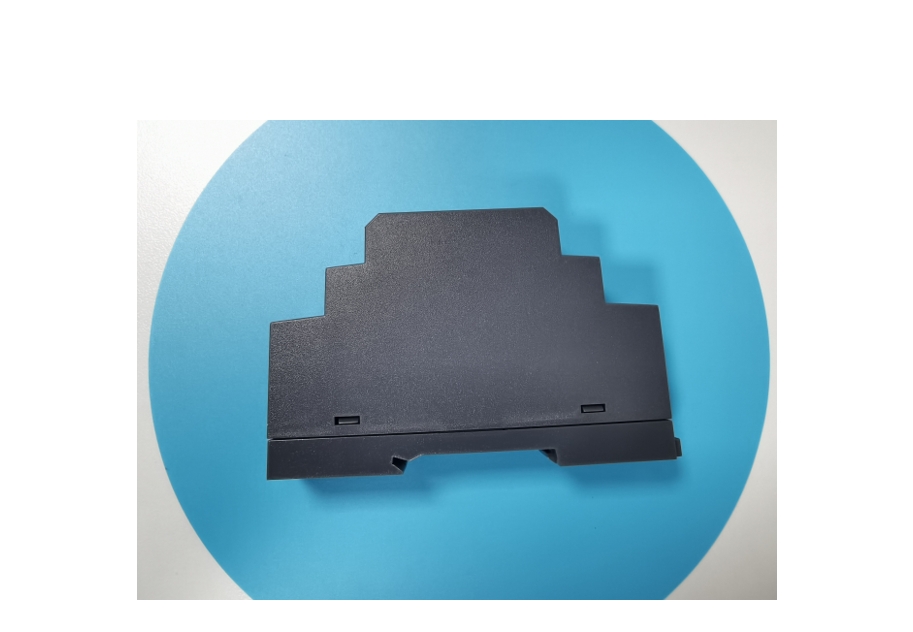

HDR-15-24开关电源24V0.6A15W超薄阶梯型DIN开关电源
HDR-15-24开关电源24V/0.6A/15W超薄阶梯型DIN导轨式变压
HDR-15-24
输出：
直流电压 24V
额定电流 0.63A
电流范围 0~0.63A
额定功率 15.2W
纹波与噪声(max)备注2 150mVp-p
电压调整范围 21.6 ~ 29V
电压精度 备注3 +1.0%
线性调整率 +1.0%
负载调整率 +1.0%
启动、上升时间 2000ms,80ms/230VAC 2000ms,80ms/115VAC(满载时)
保持时间(Typ.)30ms/230VA12ms/115VAC(满载时
输入：
电压范围 85 ~ 264VAC(277VAC可用)120 ~ 370VDC(390VDC可用)
频率范围 47 ~ 63Hz
效率(Typ.) 80% 85% 85.5% 86% 87%
交流电流(Typ.）0.5A/115VAC0.25A/230VAC
浪涌电流(Typ.) 冷启动25A/115VAC 45A/230VAC
保护 过负载 额定输出功率的110~145% 输出电压< 50%时为打嗝模式，负载异常条件移除后可自动恢复 输出电压在50%~ 100%时为恒定电流模式负载异常条件移除后可自动恢复
过电压 5.75 ~ 6.75V 14.2 ~ 16.2V 18.8 ~ 22.5V 30 ~ 36V 56.5 ~ 64.8V
保护模式:关断输出，通过齐纳二极管钳位
环境 工作温度 30~ +70°C(请参考减额曲线")工作湿度 20 ~90% RH,无冷凝 储存温度、湿度 40 ~+85°C,10 ~ 95% RH,无冷凝 温度系数 +0.03%/°C(0~50°C)耐振动
10 ~ 500Hz,2G 10分钟/周期,X,Y, Z各60分钟; 安装: 符合IEC60068-2-6 操作海拔高度 2000米 过电压等级 Ⅲ;根据EN61558,EN50178,EN60664-1,EN62477-1;海拔可高达2000米
安全规范 UL62368-1, UL508, EAC TP TC 004, BSMI CNS14336-1, TUV BS EN/EN61558-2-16, BS EN/EN61558-1,IEC62368-1认证通过, 设计参考TUV BS EN/EN62368-1
耐压 I/P-O/P:4KVAC 绝缘阻抗 I/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射 Parameter Standard Test Level / Note
Conducted BS EN/EN55032(CISPR32), CNS13438 Class B
Radiated BS EN/EN55032(CISPR32), CNS13438 Class B
Harmonic Current BS EN/EN61000-3-2 Class A
Voltage Flicker BS EN/EN61000-3-3 -------
安规和电磁兼容(备注4)
电磁兼容抗扰度
BS EN/EN55024, BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN61204-3
ESD BS EN/EN61000-4-2 Level 3, 8KV air; Level 2, 4KV
Radiated Susceptibility BS EN/EN61000-4-3 Level 3, criteria A
EFT/Burest BS EN/EN61000-4-4 Level 3, criteria A
Surge BS EN/EN61000-4-5 Level 4,2KV/L-N, criteria A
Conducted BS EN/EN61000-4-6 Level 3, criteria A
Magnetic Field BS EN/EN61000-4-8 Level 4, criteria A
Magnetic Field BS EN/EN61000-4-8 Level 4, criteria A BS EN/EN61000-4-11 ＞95% dip 0.5 periods, 30% dip 25 periods,＞95% interruptions 250 periods
其它 MTBF 3724.3K hrs min. Telcordia SR-332 (Bellcore) ; 1166.1K hrs min. MIL-HDBK-217F (25℃)
尺寸 17.5*90*54.5mm (W*H*D)

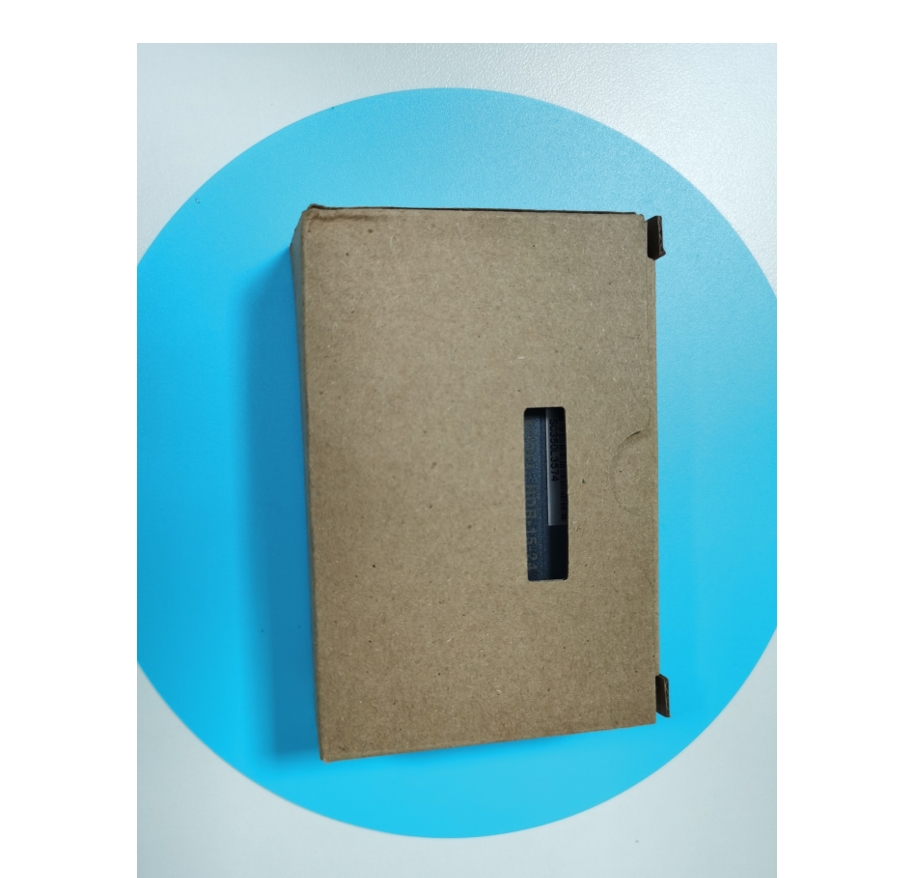

包装 78g; 160pcs/13.5Kg/1.14CUFT
备注 1.如未特别说明，所有规格参数均在输入为230VAC、额定负载、25C环境温度下进行量测。
2.纹波和噪声测量方法:使用一条12"双绞线，同时终端要并联0.1u和47uf的电容，在20MHZ带宽下进行量测。
3.精度: 包含设定误差、线性调整率和负载调整率。
4.电源被视为是一个独立的元件，但最终电源仍需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅“组件电源供应器的EMI测试”。
5.当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5/1000m比例下降，有风扇机型环境温度依每5C/1000m比例下降。
X 产品免责声明: 详情请参阅
如需更多信息，建议咨询相关专家或查阅产品说明书
