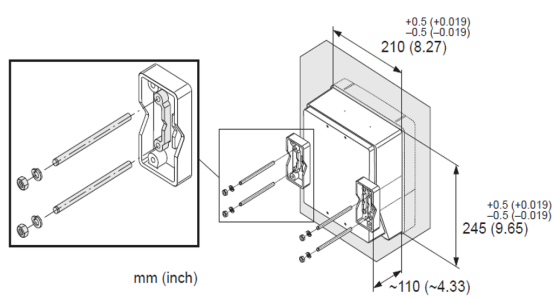

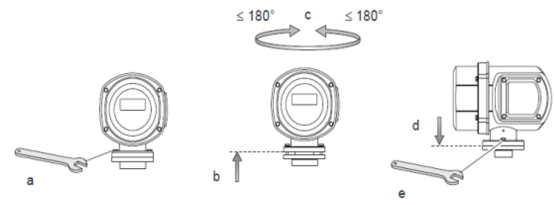

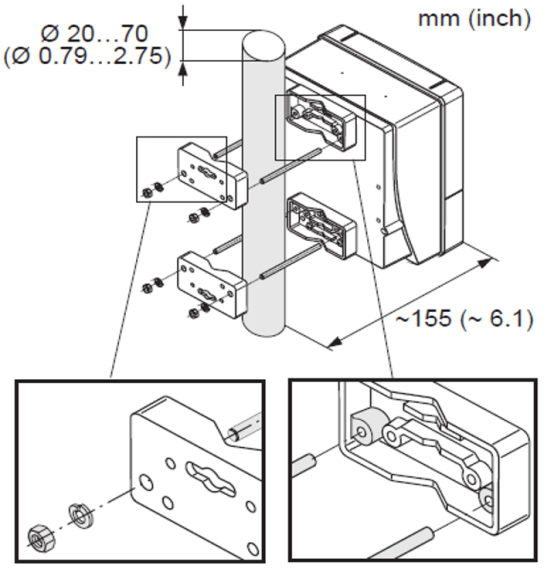

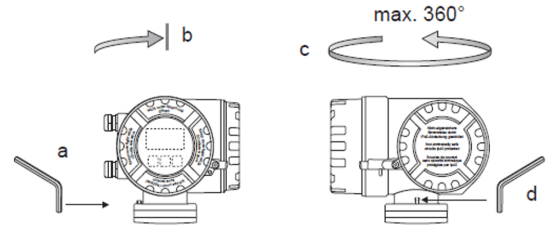

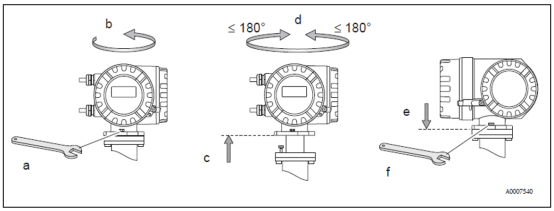

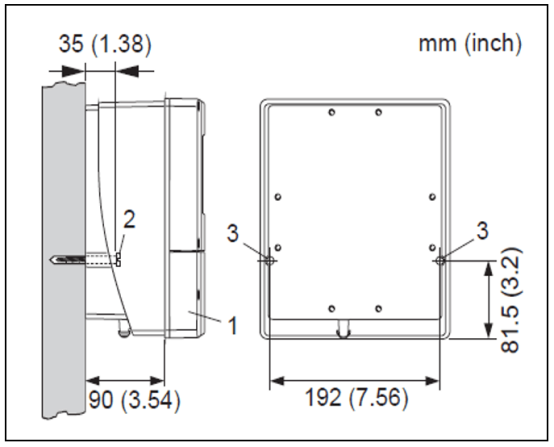

Promass 40/80/83安装

安装说明:

只要不产生气气蚀现象，测量不受阀门、弯通三通等管件的影响。为了防止测量管受外力影响产生变形造成测量误差,建议安装前检查并确认流量计前后管道中心是否正对(处于同一-水平线上且没有其他方向的偏移) ;前后管道上焊接的法兰是否正对,法兰及法兰孔没有偏移;流量计前后管道均建议做良好支撑防止管道震动对测量造成影响。为保护管道,建议当传感器过重时,采取适当的支架支撑。

安装位置:

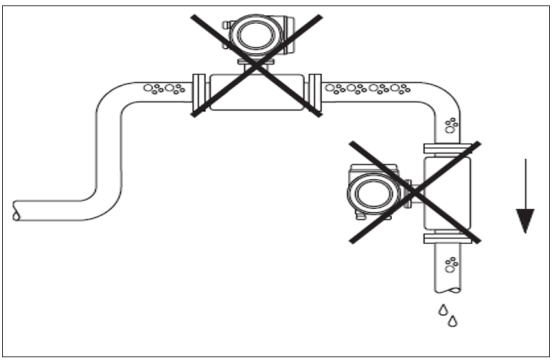

测量管内夹带气泡时,产生测量误差,应避免以，下安装位置:避免在以下管道位置安装流量计流量计安装在管道的最高点,会造成空气积聚流量计直接安装在向下的放空管道出口处

流体自下而上流过流量计。当流量计安装在向下的管道上(如批量控制)时,而且流体自上而下流动时,正确的安装方法

如图所示:

在流量计管路中安装一块尺寸小于管道公称直径的限流孔板,以防止测量管被抽空。

图中:

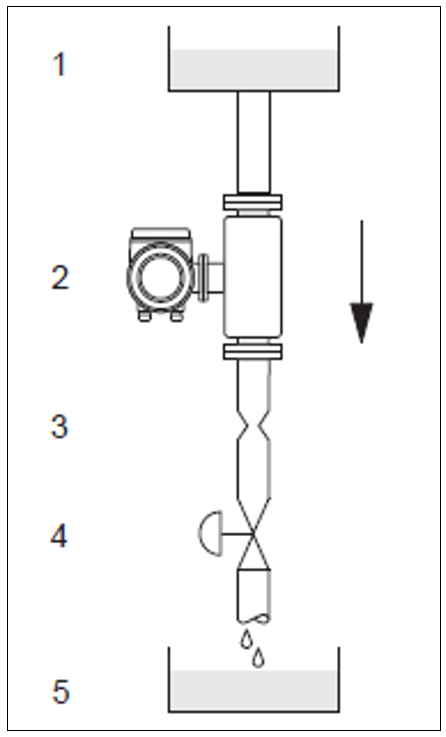

1 =供料罐2 =传感器3 =限流孔板4 =阀5=批量贮罐

系统压幼:

确保不产生气穴现象是很重要的，因为气穴现象会影响到测量管的振动。正常条件下测量与水特性相似的流体时不需要采取特殊措施。液体沸点低(碳氢化合物、溶剂、液化气)或者在吸入式管道上时,系统应有足够高的压力。确保压力不低于蒸汽压,即液体不会沸腾。确保液体不产生气化。因此当系统压力足够高的时候,就会避免此种影响。出于这个原因,传感器的最佳安装位置为:

泵的下游(避免真空)垂直管道的最低点处

二、安装方向:

确认传感器铭牌上的箭头方向和流体的流向(流体流过管道的方向)一致。

垂直安装:

建议使流体流向朝上( ViewV ),可使夹带的固体时脑下沉，气体经测量管上升。营内流体可全部排空而避免固体沉积。水平安装测量管必须水平安装。正确的安装是变送器的外壳竖直向上或向下( View H1/H2 ) , 应避免变送器外壳与管道处于同一水平面上。

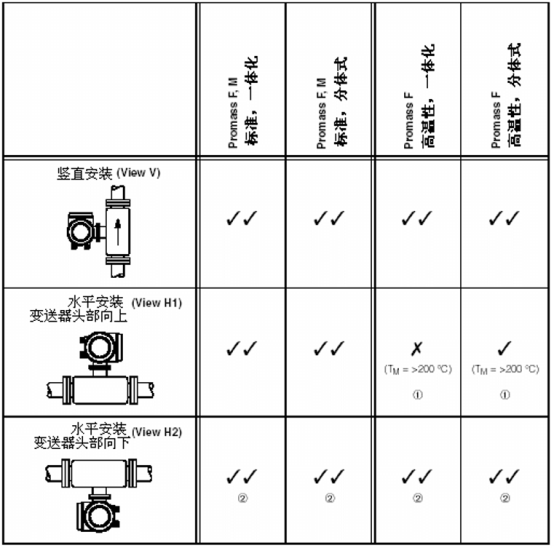

V V =推荐安装位置

V x =在某些情况下推荐

x =不允许安装位置

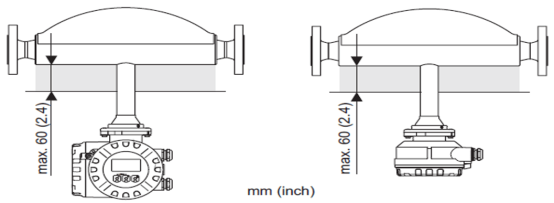

为了确保变送器的安装环境温度在20.°.60°"C范围以内,我们推荐以下安装位置:高温流体(>200 °C),采用水平安装 ,送器头部向下(View H2)或竖直安装(View V)②低温流体,采用水平安装,变送器头部向上(ViewH1)或竖直安装(View V)

特别安装说明:

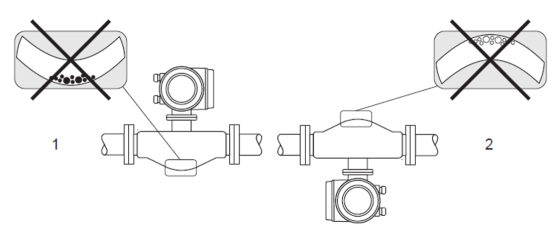

Promass F/E/H的测量管均为微弯管, 因此,水平

安装时必须考虑流体的特性

1、不适用于有固体颗粒的流体,以免固体颗粒积聚

2、不适用于有气体逸出的流体,以免气体积聚

三、伴热

有些测量介质,需要减少传感器处的热量损失,既

可采用电伴热,也可用铜管通热水或蒸汽对传感器进行伴热。

注意:

流量计的电子元件不能过热!另外,分离型传感

器和变送器壳体之间的连接部件以及接线腔不需要保温,注意流体温度对安装方向的要求。

■介质温度在+200。C到+350 °C之间时,高温型一体化流量计不允许伴热。当采用电伴热时通过相位控制或脉冲调节热量，不能排除测量值受磁场的影响,例如测量值大于标准允许值( Sinus 30 A/m)。在这种情况下,必须对传感器进行磁屏蔽。对于寒冷地区采用蒸汽伴热且外加保温时,伴热管与传感器外壳间最好保持1cm左右的距离,伴管不要直接贴在传感器上。
