Promass 100接线

Promass 100接线

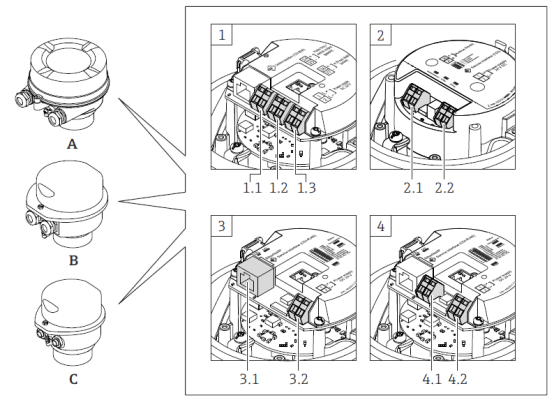

1.       接线端

[点击图片放大]

A外壳类型:-体式仪表,铝外壳,带涂层

B外慨类型:-体式仪表,卫生型,不锈钢外壳

C外壳类型:超紧凑型一体式仪表,卫生型,不锈钢外壳,带M12仪表插头

1连接类型: 4..20 mA HART ,脉冲/频率/开关量输出

1.1传输信号:脉冲/频率/开关量输出

1.2传输信号: ...20 mA HART

1.3电源.

2连接类型: Modbus RS485

2.1传输信号

2.2电源.

3连接类型:工业以太网(EtherNet/IP)

3.1传输信号

3.2电源.

4连接类型: PROFIBUS DP

4.1 PROFIBUS DP

4.2电源.

2.变送器

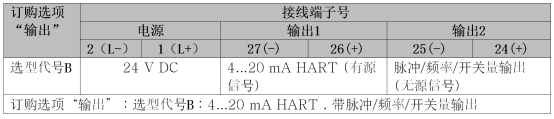

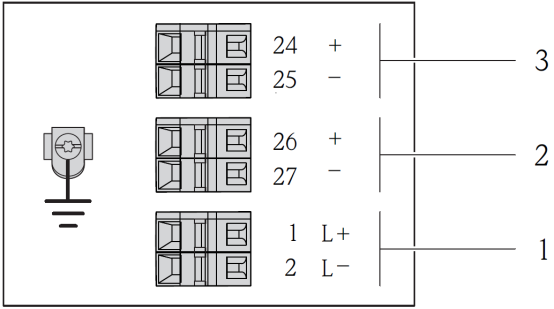

2.1连接类型: 4..20 mA HART ,带脉冲/频率/开关量输出

[点击图片放大]

1电源:24VDC

2输出1 : 4..20 mA HART (有源信号)

3输出2 :脉冲/频率/开关量输出(无源信号|)

[点击图片放大]

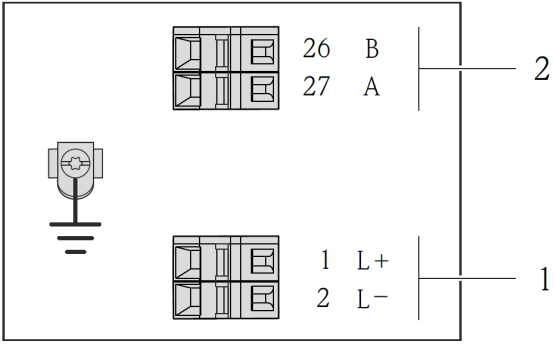

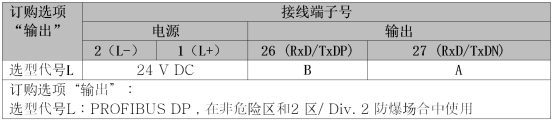

2.2连接类型: PROFIBUS DP

[点击图片放大]

1电源:24VDC

2 PROFIBUS DP

[点击图片放大]

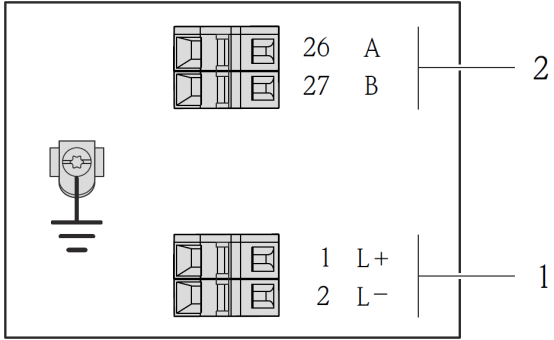

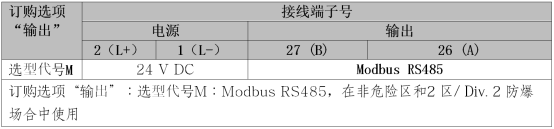

2.3连接类型: Modbus RS485-在非危险区和2区/ Div. 2防爆场合中使用。

[点击图片放大]

1电源: 24V DC

2 Modbus RS485

[点击图片放大]

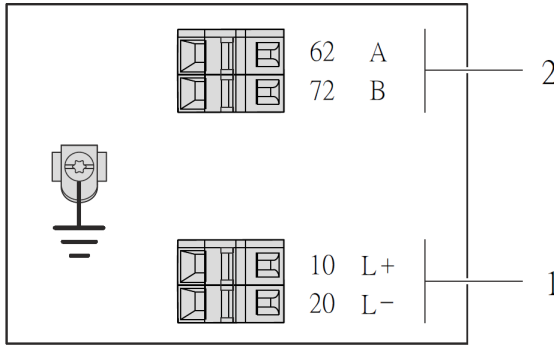

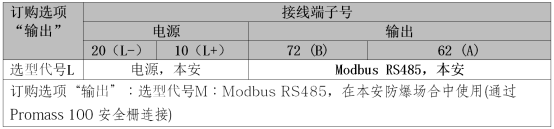

2.4连接类型: Modbus RS485-在本安防爆区中使用。通过Promass 100安全栅连接

[点击图片放大]

1本安型电源

2 Modbus RS485

[点击图片放大]

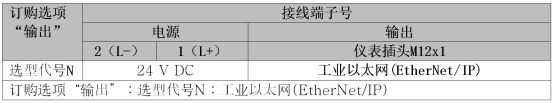

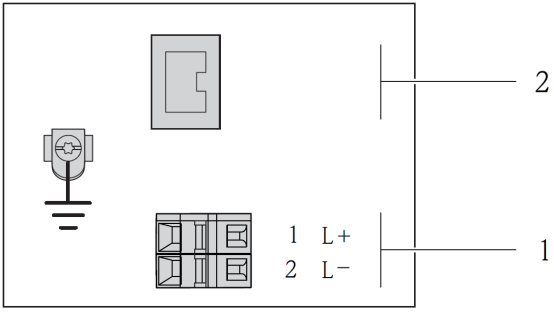

2.5连接类型: 工业以太网(therNetIP)

[点击图片放大]

1电源: 24V DC

2工业以太网(EtherNet/IP)

[点击图片放大]

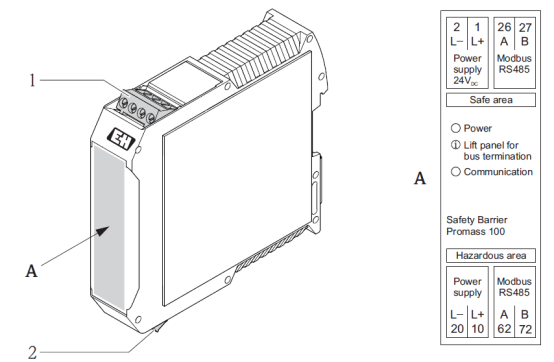

2.6 Proma1ass 100安全栅

[点击图片放大]

1非艳险区和2区/Div. 2防爆场合

2本安防爆场合

3.针脚分配和仪表插头

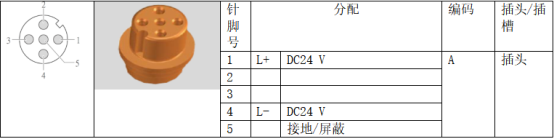

3.1供电电压设备插头

[点击图片放大]

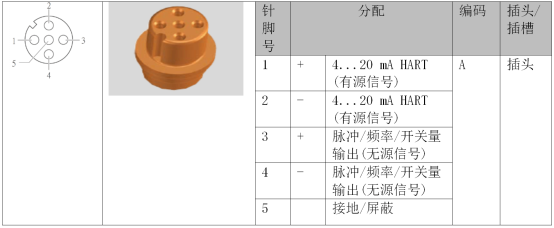

3.2 4..20 mA HART ,带脉冲/频摔/开联量输出传输信号设备插头

[点击图片放大]

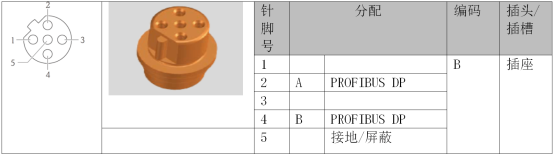

3.3 PROFIBUS DP输出传输信号设备插头

[点击图片放大]

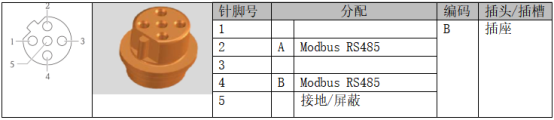

3.4 MODBUS RS485输出传输信号设备插头

[点击图片放大]

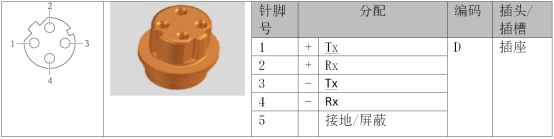

3.5工业以太网(EtherNet/IP)传输信号设备插头

[点击图片放大]
