RSG30接线

RSG30接线

●电缆规格和弹簧接线端子

仪表背后的所有连接头均为螺纹或弹簧接线端子块，带极性保护。连接方便、快速。使用螺丝起子(0号)打开弹簧接线端。

接线操作时,请注意以下几点:

●数字I/O信号. RS485信号和模拟输入信号连接

线横截面积: max. 1.5 mm2 (14 AWG) (弹簧接线端子)

供电信号连接线横截面积: max. 2.5 mm2 (13AWG) (螺纹接线端子).继电器连接线横截面积: max. 2.5 mm2 (13AWG) (弹簧接线端子).去皮长度: 10 mm (0.39 in), 6 mm (0.24 inch)for power termina

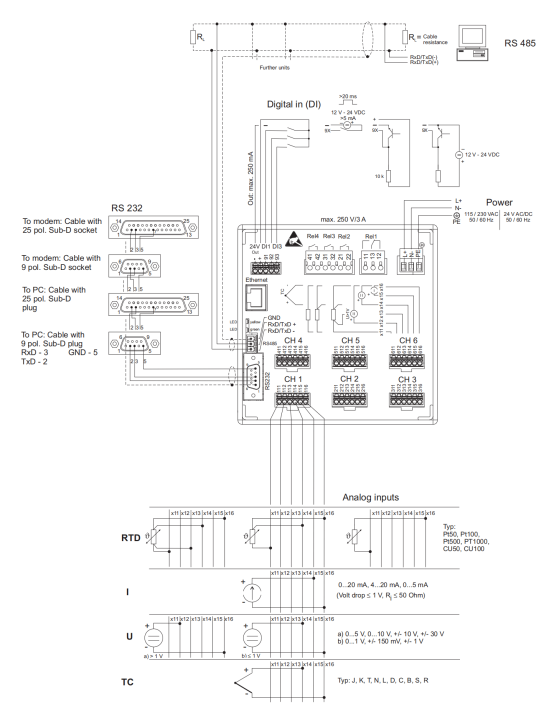

接线图

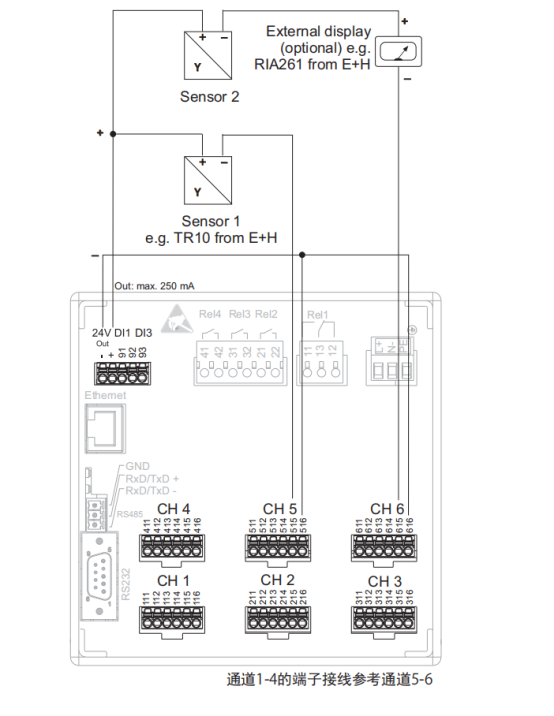

两线制传感器的辅助电压输出

图5:辅助电源给两线制传感器供电(电流范围内)

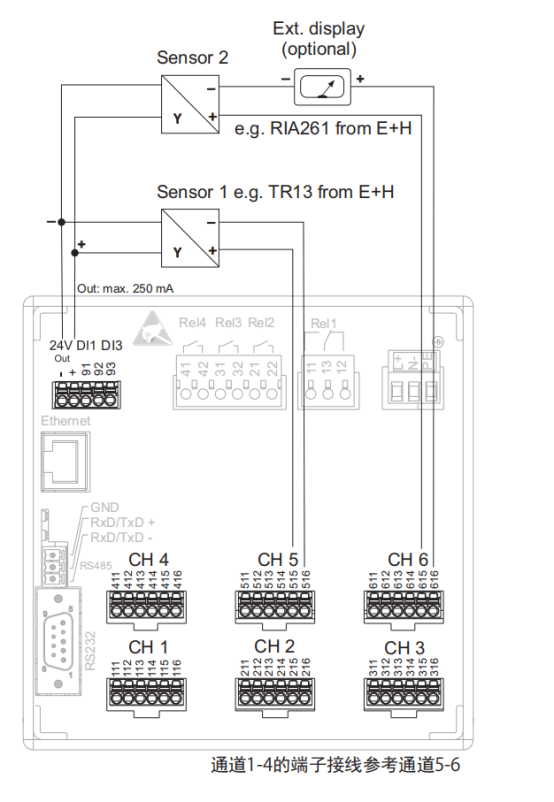

四线制传感器的辅助电压输出

图6 :辅助电源给四线制传感器供电(电流范围内)
