PMP51B压力变送器介绍

          首先我们介绍一下这款仪器的优势与适用场景，新一代Cerabar压力变送器坚固耐用，功能先进，支持现场或远程操作，按需维护，工艺过程智能安全。固件设计可以确保仪表的易操作性。操作向导直观清晰。采用Bluetooth蓝牙接口通 信协议，安全实现远程仪表操作。大屏显示，清晰显示测量值。最大承受压力达到400 bar (6000 psi)，在薄膜密封的情况下最高过程温度达400 °C (752 °F)，精度也非常的高，测量量程的±0.055%。

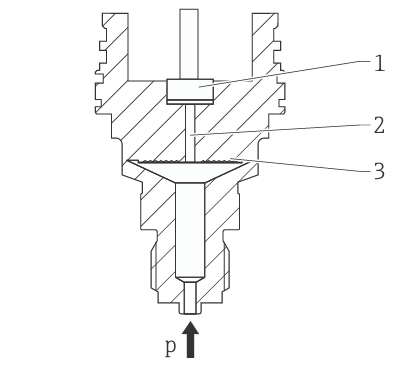

          下面是该款压力变送器的测量原理示意图，如图。带隔膜密封的相较于不带的多了一个金属膜片。其原理为压力导致传感器金属隔膜发生形变。填充液将压力传递给电阻桥所在的测量部件一侧。测量与压力相关的桥路输出电压变化，并进行后续计算处理。

        对于带隔膜密封的，压力作用在隔膜密封系统的隔膜上，填充液将压力传导至内置隔膜。导致内置膜片发生形变。填 充液将压力传递给配备电阻桥的测量部件。测量与压力相关的桥路输出电压变化，并进行后续计算处理。通俗来说就是压力作用于膜片，产生形变然后转化为压力，再通过显示单元进行显示。

        一般情况下是不需要使用隔膜密封的，只有在一些比较复杂或者是要求比较高的情况下需要使用。

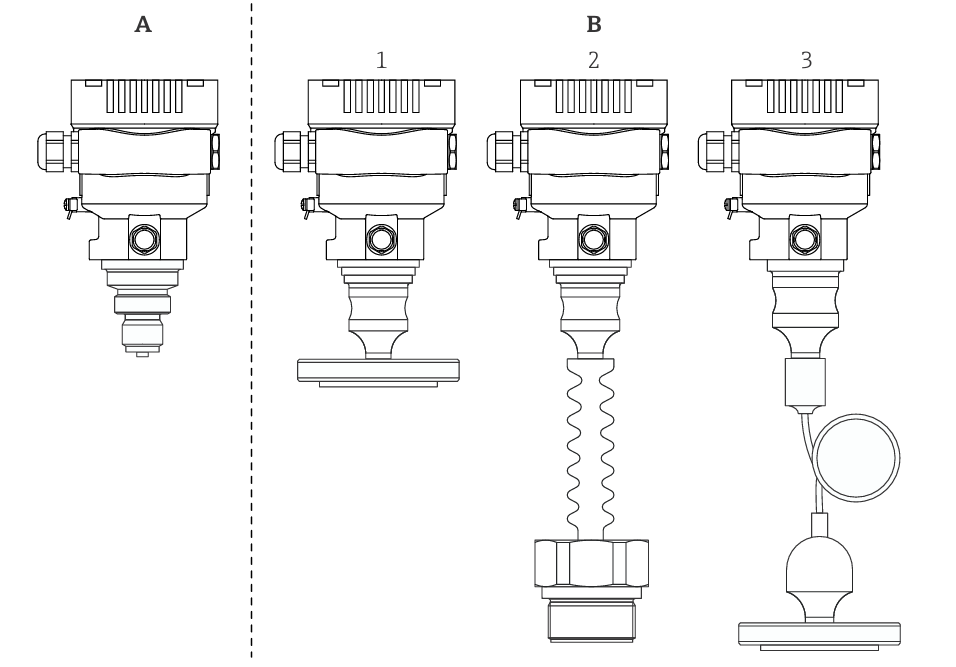

        这是PMP51B的一些测量系统，对应的字母数字为，A 标准型仪表（不带隔膜密封系统）、 B 带隔膜密封系统的仪表、 1 带紧凑型隔膜密封系统的仪表、 2 带隔热管隔膜密封系统的仪表、 3 带毛细管隔膜密封系统的仪表。在选择的时候可以根据需求来进行选择。

         在安装的时候需要按照压力表规范安装标准来进行安装，膜片处易发生黏附或堵塞时，应使用法兰冲洗环和法兰密封圈和扁平密封圈冲洗环。进行仪表安装和接线操作时，以及在使用过程中，防止水汽进入外壳 ，尽可能将电缆和插头朝下，防止水汽进入。

        隔膜密封系统与压力变送器共同组成封闭的已标定系统，通过隔膜密封系统和变送器测量系统中 的充注口充注填充液。充注口已经密封，禁止打开。

       在进行气体压力测量的时候带截止阀的设备安装在取压点的上方，确保冷凝物能够回流至过程中。进行蒸汽压力测量的时候要注意变送器的最高允许环境温度！

         液体压力测量时要带截止阀的仪表安装在取压点下方，或与取压点等高度安装。液位测量始终安装在测量点的最低位置，这些就是基本的一些安装情况。
