仪表接头

        自动化、化工仪表最常用：卡套、NPT/G螺纹、格兰头、法兰；材质多为316/316L，密封靠金属垫/透镜/O形圈。

一、按连接结构（最常用）

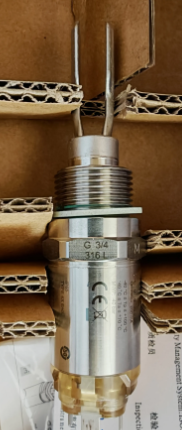

       卡套接头用卡套+螺母咬管密封；耐压≤32MPa、耐温≤450℃；仪表引压管（φ6/8/12）标配；材质316L。E+H的卡套接头有两种标准螺纹卡套和焊座焊接卡套。标准式的是双卡套结构，通过螺母压紧实现密封，可以重复拆装。适用于工业级管道、仪表安装无需焊接。焊座式的是卡套底座先焊接在管道上，再用螺母压紧仪表。适用于高温、高压或腐蚀性介质，密封更快。多用于压力相关仪表，如压力变送器。下图为安装焊座的音叉液位计。

          螺纹接头（NPTG/M）- NPT（美制60°锥）：1/8、1/4、1/2；压力表、变送器最常用。   G（英制平管）：G1/4、G1/2；低压气路、防爆格兰头。

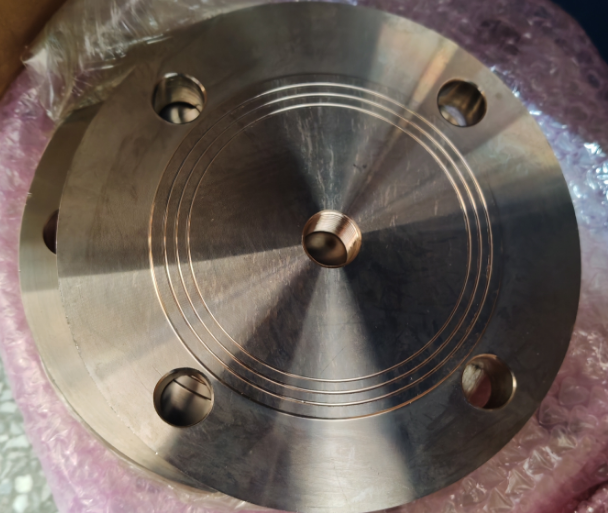

        M（公制）：M20×1.5；热电偶、接线盒、格兰头。 格兰头（电缆密封接头/葛兰头） 防爆/防水；规格M20×1.5、NPT1/2、G1/2；用于仪表接线箱、防爆柜电缆入口。 法兰接头（RF/FF） 中高压/大口径；Class150~2500；变送器/调节阀常用1/2"~4" RF法兰。

 二、按功能形态

          直通：直线连管（最常用）。 弯通（90°）：管路转向。 三通：一路分两路（引压/取样）。 异径：不同管径过渡（如φ12→φ8）。 转换：螺纹/规格转换（如NPT1/2→G1/2）。 堵头/盲塞：封堵备用口。

三、常用材质与密封

         材质：316L（首选）、304、黄铜、蒙乃尔（强腐蚀）。  密封：金属垫：紫铜、石墨、透镜垫（高压/高温）。 O形圈：氟橡胶（FKM，耐油/腐蚀）、EPDM（水/蒸汽）。 四、选型速记  引压管（φ6/8/12） → 卡套（316L）。 压力表/变送器 → NPT1/2 螺纹。 防爆接线 → M20×1.5 格兰头。 高纯/高压 → VCR 金属密封。
