技术参数
加入对比电导率
| 测量原理 | 传感器 ORP / Redox |
ORP / Redox
| 测量原理 | 传感器 ORP / Redox |
氧
| 测量原理 | Amperometric 氧测量 |
pH
| 测量原理 | Potentiometric |
| 应用 | 食品 & 饮料, 寿命 Science, 过程 |
| 安装 | 固定安装组件 |
| Characteristic | 开和关罐, 管路 |
| 设计 | 卫生型组件带 corresponding 过程连接 12 mm 电极可选带防护 guard 可选带泄漏控制 |
| 材料 | 支架: 不锈钢钢 1.4404 密封件: EPDM, FKM, FFKM, 所有密封件是 FDA 符合, USP 等级 VI |
| 尺寸 | Immersion 深度: 29.5 至 86.5 mm (1.16 至 3.4 英寸) |
| 过程温度 | -15 至 140 °C (5 至 280 °F) |
| 过程压力 | 16 bar 高达 140 °C (232 psi 高达 284 °F) |
| 连接 | DN25 标准, DN25 B.Braun, 卡箍 1.5" (短和长), 卡箍 1.5'' angled 在 15°, 卡箍 2", Varivent 法兰 N, dairy 接头 DN50 |

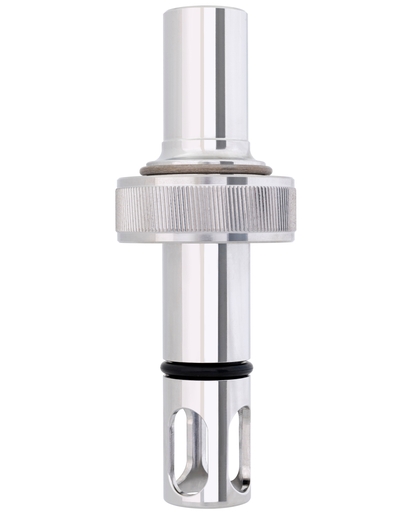

Unifit CPA842过程安装支架满足在线清洗和在线消毒的最高要求。可以在卫生和消毒应用中的罐体上和管道中便捷地安装pH/ORP电极、溶解氧传感器、电导率传感器或细胞生长传感器。Unifit设计符合EHEDG、3-A、ASME BPE、FDA和USP 88 Cl. VI标准。
优势
-
卫生型设计符合EHEDG Cl. I、3-A 74-05、FDA、ASME BPE和USP 88 Cl. VI标准，避免了交叉污染
-
防泄露密闭结构和内置电极密封圈，确保无污染
-
电抛光表面（Ra=0.38 µm或0.76 µm）实现更少残液积聚
-
适用原位清洗（CIP）和原位消毒（SIP）
-
配备多种卫生型过程连接，灵活适用各类应用
应用领域
-
Unifit CPA842可以固定安装在罐体上和管道中：
-
食品与饮料
-
生命科学
-
化工
-
可以在压力不超过16 bar的场合中使用（不锈钢）
附件 / 备件 1
共 1 项备件 · 点击展开
| 订货号 | 名称 / 说明 | |
|---|---|---|
| XPC0017- | CPA842支架焊座Accessories, spare parts and maintenance kits for assembly Unifit CPA842. | 询价 |
