技术参数
加入对比连续测量 / 液体
| 测量原理 | 超声波 |
| 特性 / 应用 | 紧凑型超声波变送器 |
| 供电 / 通信 | 2-导线 HART |
| 测量精度 | +/- 2 mm 或 +/- 0.2 % 的组测量范围 |
| 环境温度 | -40 °C ... 80 °C (-40 °F ... 176 °F) |
| 过程温度 | -40 °C ... 80 °C (-40 °F ... 176 °F) |
| 过程压力 / 最大耐压 | 0.7 bar ... 3 bar abs (10 psi ... 44 psi) |
| 主要接液部件 | PVDF |
| 过程连接 | G / NPT 1 1/2" |
| 盲区距离 | 0.25 m (0.8 ft) |
| 最大测量距离 | 液体: 5 m (16 ft), 固体: 2 m (6.6 ft) |
| 通信 | 4...20 mA HART |
| 证书 / 认证 | ATEX, FM, CSA, IEC, INMETRO, NEPSI |
| 应用限制 | 用于 higher 电阻: FMU42/FDU9x 泡沫 / 高 turbulence 可选: FMU41/FDU91 快速填充和 discharging rate: FMU90 + FDU9x 物位限制检测: FMU90 + FDU9x |
连续测量 / 固体
| 测量原理 | 超声波 |
| 特性 / 应用 | 紧凑型超声波变送器 |
| 供电 / 通信 | 2-导线 HART |
| 测量精度 | +/- 2 mm 或 +/- 0.2 % 的组测量范围 1) |
| 环境温度 | -40 °C ... 80 °C (-40 °F ... 176 °F) |
| 过程温度 | -40 °C ... 80 °C (-40 °F ... 176 °F) |
| 过程压力 / 最大耐压 | 0.7 bar ... 3 bar abs (10 psi ... 44 psi) |
| 主要接液部件 | PVDF |
| 过程连接 | G / NPT 1 1/2" |
| 盲区距离 | 0.25 m (0.8 ft) |
| 最大测量距离 | 液体: 5 m (16 ft), 固体: 2 m (6.6 ft) |
| 通信 | 4...20 mA HART |
| 证书 / 认证 | ATEX, FM, CSA, IEC, INMETRO, NEPSI |
| 应用限制 | Take notice 的量程 diagram |
液体
| 测量原理 | 超声波 |
| Product headline | 紧凑型超声波测量仪表成本有效 solution 用于开通道 |
| 最大. 测量 error | > 2 mm 取决于流量应用 |
| 测量范围 | 0.25...5 m [0.8...16 ft] |
| 最大. 过程压力 | 0.7 bar...3 bar (10 psi...44 psi) |
| 介质温度量程 | -40°C ... 80°C (-40°F...176°F) |
| 防护等级 | IP68 |
| 输出 | 4...20 mA HART |
| Inputs | 2-导线 |
| 数字通信 | HART |
| 危险区域认证 | ATEX, IEC, FM, CSA, INMETRO, NEPSI |
Prosonic FMU40适用于液体、浆料和固体块料的非接触物位测量以及明渠或测量堰的流量测量。两线制或四线制的一体化变送器可用于储存罐、搅拌机、料仓和传送带等复杂工况。现场包络线显示可用于简单的仪表故障诊断。线性化功能（最多32点）可将测量值转换成任意单位的长度、体积或流量
优势
四行纯文本显示，菜单引导式现场操作，快速简单地进行仪表调试，7种语言可选
现场包络线显示，完成简单的仪表故障诊断
提供FieldCare操作软件，用户可以方便地对仪表进行远程操作、故障诊断和测量点文件编制
适用于爆炸危险区域(气体-Ex, 粉尘-Ex)
线性化功能（最多32点）可将测量值转换成任意单位到的长度、体积或流量
内置温度传感器，自动校正受温度影响的声速
可选远程显示和操作（与变送器的最大安装间距可达20m(66ft)）
应用领域

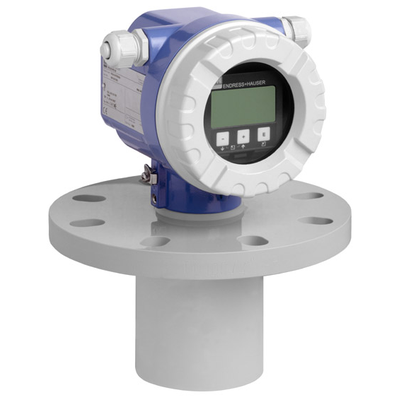

适用于液体、浆料、淤泥和固体块料的连续非接触式物位测量；明渠和测量堰的流量测量；系统集成：HART(标准），4…20mA, PROFIBUS PA, FF基金会现场总线；最大测量范围：液体：5m 固体：2m。其它测量范围：FMU41: 液体8m，固体：3.5m；FMU42：液体：10m，固体：5m； FMU43: 液体：15m，固体：7m；FMU44: 液体20m，固体：10m
常用现货型号： FMU40-ARB2A2
附件 / 备件 50
共 50 项备件 · 点击收起
| 订货号 | 名称 / 说明 | |
|---|---|---|
| 52020763 | 插接头Cerabar S PMC71, PMP71/PMP75 Deltabar S PMD70/PMD75,FMD76/FMD77/FMD78 Deltapilot S FMB70 | 查看详情 |
| 535720-9020 | Set of screws housing F12/T12/F23Consists of: 1x stop screw M5x10. 1x retaining screw M8x10. Usage: FMR230/FMR231, FMR240/FMR244/FMR245, FMR250, FMU40/FMU41/FMU42/FMU43/FMU44. | 查看详情 |
| 52010526 | 密封组件consists of: 1x O-ring 113.9x3.53 EPDM 1x O-ring 72.0x3.0 EPDM 1x O-ring 49.21x3.53 EPDM 1x flat gasket 47x58x2 EPDM 1x flat gasket 59x68x2.5 EPDM 2x O-ring 17,0x2,0 EPDM | 查看详情 |
| 52010545 | ***Nameplate Prosonic M, modificationblank for non-hazardous areas only | 查看详情 |
| 52006026 | 终端腔室护盖Hood for terminal compartment Micropilot M, Prosonic M, Levelflex M | 查看详情 |
| 52019062 | 终端腔室护盖Hood for terminal compartment for separate display Micropilot M, Prosonic M, Levelflex M | 查看详情 |
| 52005936 | 铝盖Material: Aluminium for operating + display module VU331 and housing F12/T12 Micropilot M/S, Prosonic M, Levelflex M | 查看详情 |
| 517391-0011 | Cover F12/T12 Alu, coated, gasketMaterial: aluminium, coated. O-ring EPDM. Usage: FMR230/FMR231, FMR240/FMR244/FMR245, FMR250, FMU40/FMU41/FMU42/FMU43/FMU44. | 查看详情 |
| 518710-0020 | Cover T3/T12 Alu, coated, gasketMaterial: aluminium, coated. O-ring EPDM. Usage: FMR230/FMR231,FMR240/FMR244/ FMR245, FMR250, FMR530/FMR531/FMR532/ FMR533, FMR540, FMU40/FMU41/FMU42. | 查看详情 |
| 52005643 | 遮罩cable compartment, electronics side Micropilot M/S, Prosonic M, Levelflex M | 查看详情 |
| 71092209 | O型圈Usage: cover T12/F12/F23. | 查看详情 |
| 52006197 | 终端模块with cable connection for housing F12 Micropilot M, Levelflex M, Prosonic M | 查看详情 |
| 52012156 | 终端模块PROFIBUS PA, FOUNDATION Fieldbus Micropilot II/M, Prosonic M, Levelflex M | 查看详情 |
| 52013304 | 电源for electronics 4-wire Levelflex M, Prosonic M | 查看详情 |
| 52013305 | 电源for electronics 4-wire Levelflex M, Prosonic M | 查看详情 |
| 71396869 | 电源模块90-250VAC (F12) v2, 非防爆Power supply, HART, version 2. Only for "non ex area". Usage: FMU40/FMU41/FMU42/FMU43/FMU44. | 查看详情 |
| 52015585 | 电源for electronics 4-wire Levelflex M, Prosonic M | 查看详情 |
| 52015586 | 电源for electronics 4-wire Levelflex M, Prosonic M | 查看详情 |
| 52013302 | 终端模块for housing T12, Levelflex M, Prosonic M, Micropilot M | 查看详情 |
| 52013303 | 终端模块2-wire, PROFIBUS PA/FOUNDATION Fieldbus Ex d limiter, for housing T12 Levelflex M, Micropilot M, Prosonic M | 查看详情 |
