各种规格法兰尺寸标准

网站首页 ꄲ 技术支持 ꄲ 技术百科 ꄲ 各种规格法兰尺寸标准

公称直径	管子外径（法兰内径）	法兰盘											焊接			螺栓
		管子外径和法兰盘内径之间最大距离	法兰盘外径和公差	螺栓中心距直径和公差	连接凸缘		密封表面			法兰盘厚度及公差	螺栓孔直径及公差	法兰盘重量（Kg）	焊缝高度	管壁最小厚度	法兰盘管端距离	数量	螺纹	长度
		管子外径和法兰盘内径之间最大距离	法兰盘外径和公差	螺栓中心距直径和公差	直径	高度	沟纹间的距离	沟纹宽度	沟纹数	法兰盘厚度及公差	螺栓孔直径及公差	法兰盘重量（Kg）	焊缝高度	管壁最小厚度	法兰盘管端距离	数量	螺纹	长度
Dg	dh		D	D1	D2	h	g	g1		B	d	Q	K	S	H	n		e
10	14	0.43	90+0.87	60+0.74	40	2	4	1	2	12+0.43	14+0.43	0.46	3	3	4	4	M12	45
15	18	0.52	95+0.87	65+0.74	45	2	4	1	2	12+0.43	14+0.43	0.61	3	3	4	4	M12	45
20	25	0.52	105+0.87	75+0.74	58	2	4	1	2	14+0.43	14+0.43	0.75	3	3	4	4	M12	45
25	32	0.62	115+0.87	85+0.87	68	2	4	1	2	14+0.43	14+0.43	0.89	4	3.5	5	4	M12	45
32	38	0.62	135+1.0	100+0.87	78	2	4	1	2	16+0.43	18+0.52	1.40	4	3.5	5	4	M16	55
40	45	0.62	145+1.0	110+0.89	88	3	4	1	2	18+0.52	18+0.52	1.71	4	3.5	5	4	M16	60
50	57	0.74	160+1.0	125+1.0	102	3	4	1	2	18+0.52	18+0.52	2.09	4	3.5	5	4	M16	60
70	76	0.74	180+1.15	145+1.0	122	3	4	1	2	20+0.52	18+0.52	2.84	5	4	6	4	M16	65
80	89	0.87	195+1.15	160+1.0	138	3	5	1	3	20+0.52	18+0.52	3.24	5	4	6	4	M16	65
100	108	0.87	215+1.15	180+1.15	158	3	5	1	3	22+0.52	18+0.52	4.01	5	4	6	8	M16	70
125	133	1.0	245+1.15	210+1.15	188	3	5	1	3	24+0.52	18+0.52	5.40	5	4	6	8	M16	70
150	159	1.0	280+1.35	240+1.15	212	3	5	1	3	24+0.52	23+0.52	6.12	5	4.5	6	8	M20	75
200	219	1.0	335+1.35	295+1.35	268	3	5	1	3	24+0.52	23+0.52	8.24	7	6	8	8	M20	75
250	273	1.0	390+1.55	350+1.35	320	3	5	1	3	26+0.52	23+0.52	10.7	9	8	10	12	M20	80
300	325	1.0	440+1.55	400+1.55	370	4	5	1	3	28+0.52	23+0.52	12.9	9	8	10	12	M20	90
350	377	1.0	500+1.8	460+1.55	430	4	5	1	3	28+0.52	23+0.52	15.7	10	9	11	16	M20	90
400	426	1.0	565+1.8	515+1.8	482	4	5	1	3	30+0.62	25+0.52	21.8	10	9	11	16	M22	90
450	478	2.0	615+1.8	565+1.8	532	4	5	1	3	30+0.6	25+0.52	24.4	10	9	11	20	M22	90
500	529	2.0	670+2.0	620+1.8	585	4	5	1	3	32+0.62	25+0.52	27.7	10	9	11	20	M22	100
600	630	2.0	780+2.0	725+1.8	685	5	5	1	3	36+0.62	30+0.52	39.4	10	9	11	20	M27	100

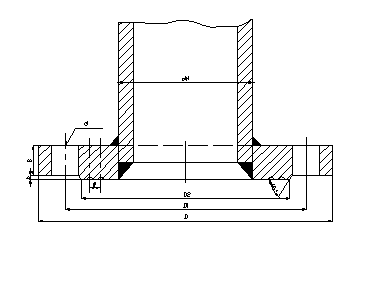

焊接平式钢制法兰盘标准尺寸表（Pg=10Kg/cm2）

单位（mm）

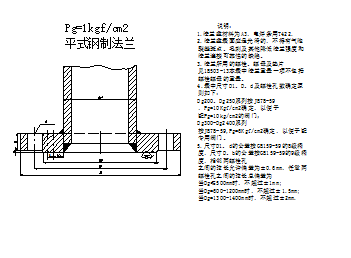

焊接平式钢制法兰盘标准尺寸表（Pg=1Kg/cm2）

管子公称直径	管子外径（法兰内径）	法兰盘										法兰重量
		管子外径和法兰盘内径之间最大距离	螺栓中心距直径和公差	法兰盘外径和公差	法兰盘厚度及公差	螺栓孔		螺栓直径及公差	焊接缝隙	焊缝高度
		管子外径和法兰盘内径之间最大距离	螺栓中心距直径和公差	法兰盘外径和公差	法兰盘厚度及公差	孔径	螺栓数量	螺栓直径及公差	焊接缝隙	焊缝高度
Dg	d0	e	D1	D	b	d			H	K1	K2	(Kg)
200	219	1	295	335	18	23	8	M20	8	6	8	6.7
258	273	1	350	390	20	23	12	M20	8	6	8	8.2
300	325	1	395	435	20	23	12	M20	8	6	10	9.3
350	377	1.5	445	485	20	23	12	M20	8	6	10	9.9
400	426	1.5	495	535	20	23	16	M20	8	6	10	11.2
450	478	1.5	550	590	20	23	16	M20	8	6	10	13
500	529	1.5	600	640	20	23	16	M20	8	6	10	14.1
600	630	1.5	705	755	20	25	20	M22	8	6	10	18.9
700	720	1.5	810	860	20	25	24	M27	8	6	10	24.4
800	820	2	920	975	20	30	24	M27	8	6	10	30.4
900	920	2	1020	1075	20	30	24	M27	10	8	10	34
1000	1020	2	1120	1175	20	30	28	M27	10	8	10	37.2
1100	1120	2	1220	1280	24	30	32	M27	10	8	10	53.8
1200	1220	2	1340	1400	24	34	32	M30	10	8	10	61.4
1300	1320	2.5	1440	1500	24	34	32	M30	10	8	10	66.4
1400	1420	2.5	1560	1620	24	34	36	M30	10	8	12	80.4
1500	1520	2.5	1660	1720	24	34	36	M30	10	8	12	86
1600	1620	2.5	1760	1820	24	34	40	M30	10	8	12	91
1800	1820	2.5	1970	2045	24	41	44	M36	10	8	12	113
2000	2020	2.5	2180	2265	28	48	48	M42	10	8	12	156
2200	2220	2.5	2390	2475	28	48	52	M42	10	8	12	176
2400	2420	2.5	2600	2685	28	48	56	M42	10	8	12	204

单位（mm）图号：1B503-3

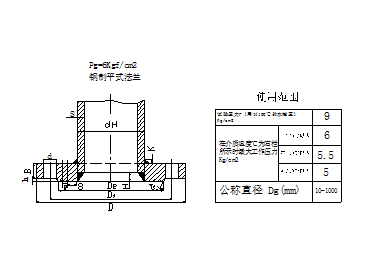

焊接平式钢制法兰盘标准尺寸表（Pg=6Kg/cm2）

单位（mm）

公称直径	管子外径（法兰内径）	法兰盘											焊接			螺栓
		管子外径和法兰盘内径之间最大距离	法兰盘外径和公差	螺栓中心距直径和公差	连接凸缘		密封表面			法兰盘厚度及公差	螺栓孔直径及公差	法兰盘重量（Kg）	焊缝高度	管壁最小厚度	法兰盘管端距离	数量	螺纹	长度
		管子外径和法兰盘内径之间最大距离	法兰盘外径和公差	螺栓中心距直径和公差	直径	高度	沟纹间的距离	沟纹宽度	沟纹数	法兰盘厚度及公差	螺栓孔直径及公差	法兰盘重量（Kg）	焊缝高度	管壁最小厚度	法兰盘管端距离	数量	螺纹	长度
Dg	dh		D	D1	D2	h	g	g1		B	d	Q	K	S	H	n		e
10	14	0.43	75+0.74	50+0.74	35	2	4	1	2	12+0.43	12+0.43	0.31	3	3	4	4	M10	40
15	18	0.52	80+0.87	55+0.74	40	2	4	1	2	12+0.43	12+0.43	0.34	3	3	4	4	M10	40
20	25	0.52	90+0.97	65+0.74	50	2	4	1	2	14+0.43	12+0.43	0.54	3	3	4	4	M10	45
25	32	0.62	100+0.87	75+0.74	60	2	4	1	2	14+0.43	12+0.43	0.64	4	3.5	5	4	M10	45
32	38	0.62	120+1.0	90+0.87	70	2	4	1	2	16+0.43	14+0.43	1.10	4	3.5	5	4	M12	50
40	45	0.62	130+1.0	100+0.87	80	3	4	1	2	16+0.43	14+0.43	1.22	4	3.5	5	4	M12	50
50	57	0.74	140+1.0	110+0.87	90	3	4	1	2	16+0.43	14+0.43	1.35	4	3.5	5	4	M12	50
70	76	0.74	160+1.0	130+1.0	110	3	4	1	2	16+0.43	14+0.43	1.67	5	4	6	4	M12	50
80	89	0.87	185+1.10	150+1.0	128	3	5	1	3	18+0.52	18+0.52	2.48	5	4	6	4	M16	60
100	108	0.87	205+1.15	170+1.0	148	3	5	1	3	18+0.52	18+0.52	2.89	5	4	6	4	M16	60
125	133	1.0	235+1.15	200+1.15	178	3	5	1	3	20+0.52	18+0.52	3.94	5	4	6	8	M16	65
160	159	1.0	260+1.35	225+1.15	202	3	5	1	3	20+0.52	18+0.52	4.47	5	4.5	6	8	M16	65
200	219	1.0	315+1.35	280+1.35	258	3	5	1	3	22+0.52	18+0.52	8.07	7	6	8	8	M16	70
250	273	1.0	370+1.55	335+1.35	312	3	5	1	3	24+0.52	18+0.52	8.03	9	8	10	12	M16	70
300	325	1.0	435+1.65	395+1.55	365	4	5	1	3	24+0.52	23+0.52	10.3	9	8	10	12	M20	75
350	379	1.0	485+1.59	445+1.55	415	4	5	1	3	26+0.52	23+0.52	12.6	10	9	11	12	M20	80
400	426	1.0	535+1.8	495+1.55	465	4	5	1	3	28+0.52	23+0.52	15.2	10	9	11	16	M20	90
450	478	2.0	590+1.8	550+1.8	520	4	5	1	3	28+0.52	23+0.52	17.6	10	9	11	16	M20	90
500	529	2.0	640+2.0	600+1.8	570	4	5	1	3	30+0.52	23+0.52	20.7	10	9	11	16	M20	90
600	630	2.0	755+2.0	705+2.0	670	5	5	1	3	30+0.62	25+0.52	26.6	10	9	11	20	M22	90
700	720	2.0	860+2.2	810+2.2	775	5	6	1.5	3	32+0.62	25+0.52	37.1	10	9	11	24	M22	100
800	820	2.0	975+2.2	920+2.2	880	5	6	1.5	3	32+0.62	30+0.62	46.2	10	9	11	24	M27	100
900	920	2.0	1075+2.4	1020+2.4	980	5	6	1.5	3	34+0.62	30+0.62	55.1	10	9	11	24	M27	110
1000	1020	2.0	1175+2.4	1120+2.4	1080	5	6	1.5	3	36+0.62	30+0.62	57.3	10	9	11	28	M27	110

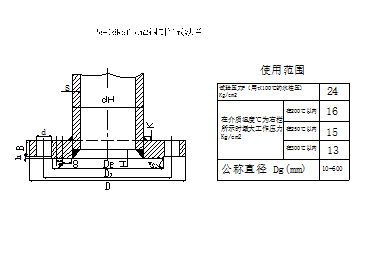

焊接平式钢制法兰盘标准尺寸表（Pg=16Kg/cm2）

单位（mm）图号：1标2001

公称直径	管子外径（法兰内径）	法兰盘											焊接			螺栓
		管子外径和法兰盘内径之间最大距离	法兰盘外径和公差	螺栓中心距直径和公差	连接凸缘		密封表面			法兰盘厚度及公差	螺栓孔直径及公差	法兰盘重量（Kg）	焊缝高度	管壁最小厚度	法兰盘管端距离	数量	螺纹	长度
		管子外径和法兰盘内径之间最大距离	法兰盘外径和公差	螺栓中心距直径和公差	直径	高度	沟纹间的距离	沟纹宽度	沟纹数	法兰盘厚度及公差	螺栓孔直径及公差	法兰盘重量（Kg）	焊缝高度	管壁最小厚度	法兰盘管端距离	数量	螺纹	长度
Dg	dh		D	D1	D2	h	g	g1		B	d	Q	K	S	H	n		e
10	14	0.43	90+0.87	60+0.74	40	2	4	1	2	14+0.43	14+0.43	0.55	3	3	4	4	M12	45
15	18	0.52	95+0.87	65+0.74	45	2	4	1	2	14+0.43	14+0.43	0.71	3	3	4	4	M12	45
20	25	0.52	105+0.87	75+0.74	58	2	4	1	2	16+0.43	14+0.43	0.87	3	3	4	4	M12	50
25	32	0.62	115+0.87	85+0.87	68	2	4	1	2	18+0.52	14+0.43	1.17	4	3.5	5	4	M12	55
32	38	0.62	135+1.0	100+0.87	78	2	5	1	3	18+0.52	18+0.52	1.60	4	3.5	5	4	M16	60
40	45	0.62	145+1.0	110+0.89	88	3	5	1	3	20+0.52	18+0.52	2.00	4	3.5	5	4	M16	65
50	57	0.74	160+1.0	125+1.0	102	3	5	1	3	22+0.52	18+0.52	2.61	4	3.5	5	4	M16	70
70	76	0.74	180+1.15	145+1.0	122	3	5	1	3	24+0.52	18+0.52	3.45	5	4	6	4	M16	70
80	89	0.87	195+1.15	160+1.0	138	3	5	1	3	24+0.52	18+0.52	3.71	5	4	6	8	M16	70
100	108	0.87	215+1.15	180+1.15	158	3	5	1	3	26+0.52	18+0.52	4.8	5	4	6	8	M16	75
125	133	1.0	245+1.15	210+1.15	188	3	5	1	3	28+0.52	18+0.52	6.47	5	4	6	8	M16	80
150	159	1.0	280+1.35	240+1.15	212	3	5	1	3	28+0.52	23+0.52	7.92	5	4.5	6	8	M20	90
200	219	1.0	335+1.35	295+1.35	268	3	5	1	3	30+0.62	23+0.52	10.1	7	6	8	12	M20	90
250	273	1.0	405+1.55	355+1.35	320	3	5	1	3	32+0.62	25+0.52	15.7	9	8	10	12	M22	100
300	325	1.0	460+1.55	410+1.59	378	4	6	1.5	3	32+0.62	25+0.62	18.1	9	8	10	12	M22	100
350	379	1.0	520+1.8	470+1.56	438	4	6	1.5	3	34+0.62	25+0.52	23.3	10	9	11	12	M22	100
400	426	1.0	580+1.8	525+1.8	490	4	6	1.5	3	38+0.62	30+0.52	31.0	10	9	11	16	M27	110
450	478	2.0	640+2.0	585+1.8	550	4	6	1.5	3	42+0.62	30+0.62	40.2	10	9	11	20	M27	120
500	529	2.0	705+2.0	650+2.0	610	4	6	1.5	3	48+0.62	34+0.62	55.1	10	9	11	20	M30	140
600	630	2.0	840+2.2	710+2.0	720	5	6	1.5	4	50+0.62	41+0.62	80.3	10	9	11	22	M36	150

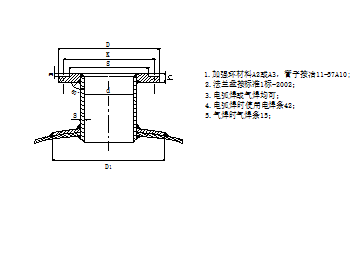

焊接平式钢制法兰盘标准尺寸表（Pg=25Kg/cm2）

单位（mm）图号：1标3795

公称直径	连管的突出长度	连接管				法兰盘					加强环									焊接	螺栓		重量（Kg）
		连管的直径	壁厚	当R=350时高度	法兰盘突出部分连管端部的距离	外径	螺栓圆周直径	密封面直径	法兰盘的厚度	螺栓孔的直径	外径	设备壁之厚度									数量	直径	环m=10mm	管子长100mm	法兰盘
		连管的直径	壁厚	当R=350时高度	法兰盘突出部分连管端部的距离	外径	螺栓圆周直径	密封面直径	法兰盘的厚度	螺栓孔的直径	外径	8	10	12	14	16	18	20	22
Dg	h	d	s	a	n	D	K	g	L	e	D1	环的厚度
10	100	14	3	1	4	90	60	40	16	14										3	4	M12		0.08	0.65
15	100	18	3	1	4	95	65	45	16	14										3	4	M12		0.11	0.73
20	100	25	3	1	4	105	75	58	18	14										3	4	M12		0.16	1.04
25	100	32	3.5	1	6	115	85	68	18	14										5	4	M12		0.29	1.25
32	100	38	3.5	1	6	140	100	78	18	18										5	4	M16		0.30	1.80
40	100	44.5	3.5	1	6	150	110	88	18	18										5	4	M16		0.35	2.00
50	100	57	4.5	1	7	160	125	102	18	18										6	4	M16		0.38	2.20
70	130	76	6	3	8	185	145	122	22	18	130	8	10	12	14	16	18	20	22	7	8	M16	0.69	1.04	3.30
80	130	89	6	3	8	200	160	138	24	18	160	8	10	12	14	16	18	20	22	7	8	M16	1.08	1.23	4.20
100	150	108	7	5	8	235	190	162	28	23	170	8	10	12	14	16	18	20	22	7	8	M20	1.50	1.74	6.60
125	180	133	7	5	8	290	220	188	30	25	240	8	10	12	14	16	18	20	22	7	8	M22	2.49	2.18	8.90
150	180	159	8	9	10	300	250	218	30	25	290	8	10	12	14	16	18	20	22	9	8	M22	3.63	2.98	10.6
200	200	219	9	18	11	360	310	298	32	25	400	8	10	12	14	16	18	20	22	10	12	M22	6.95	4.66	14.2
250	220	273	9	28	11	425	370	335	34	30	510	8	10	12	14	16	18	20	22	10	12	M27	11.5	5.86	19.4
300	220	325	9	40	11	485	430	390	36	30	610	8	10	12	14	16	18	20	22	10	16	M27	16.5	7.01	24.5

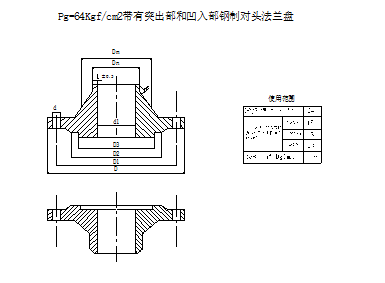

尺寸表
公称直径	管子	法兰盘															双头螺栓
	外径	外径与公称	内径与公称	连接突出部		突出部	凹入部	突出部凹入部	法兰盘的厚度与公差	高度	双头螺栓孔直径与公差	颈			法兰盘重量Kg		数量	螺纹	长度
	外径	外径与公称	内径与公称	直径	高度	直径与公差	直径与公差	突出部的高度凹入部的深度与公差	法兰盘的厚度与公差	高度	双头螺栓孔直径与公差	外径	最大直径	倒圆半径	带突出部	带凹入部	数量	螺纹	长度
Dg	dH	D	d1	D2	h	D3	D4	H1	L	h	d	Dn	Dm		Q	Q	h		L
10	14	100+0.87	8－0.5	50	2	34－0.34	35+0.34	4±0.5	18+0.52	48	14+0.43	15	34	4	1.05	1.0	4	M12	55
15	18	105+0.87	12－0.5	55	2	39－0.34	40+0.34	4±0.5	18+0.52	48	14+0.43	19	38	5	1.18	1.11	4	M12	55
20	25	125+1.0	18－0.5	68	2	50－0.4	51+0.4	4±0.5	20+0.52	56	18+0.52	26	48	5	1.87	1.76	4	M16	65
25	32	135+1.0	25－0.5	78	2	57－0.4	58+0.4	4±0.5	22+0.52	58	18+0.52	33	52	5	2.36	2.22	4	M16	70
32	38	150+1.0	31－0.5	85	2	65－0.4	66+0.4	4±0.5	24+0.52	62	23+0.52	39	64	5	3.15	2.99	4	M20	75
40	45	165+1.0	37－0.5	96	3	75－0.4	76+0.4	4±0.5	24+0.52	68	23+0.52	46	74	5	3.80	3.67	4	M20	75
50	57	175+1.0	47－0.5	106	3	87－0.46	88+0.46	4±0.5	26+0.52	70	23+0.52	58	86	5	4.76	4.5	4	M20	80
70	76	200+1.15	64－0.5	132	3	109－0.46	110+0.46	4±0.5	28+0.52	75	23+0.52	77	106	6	6.43	6.05	8	M20	90
80	89	210+1.15	77－0.5	142	3	120－0.53	121+0.53	4±0.5	30+0.62	75	23+0.52	90	120	6	7.43	7	8	M20	90
100	108	250+1.15	84－0.5	170	3	149－0.53	150+0.53	4.5±0.5	32+0.62	80	25+0.52	100	140	6	11.3	10.5	8	M20	100
125	133	295+1.35	110－0.5	205	3	175－0.53	176+0.53	4.5±0.5	36+0.62	98	30+0.62	135	172	8	17.5	16.6	8	M27	110
150	159	340+1.35	142－0.5	240	3	203－0.6	204+0.6	4.5±0.5	38+0.62	110	34+0.62	161	206	8	25.3	24.1	8	M30	120
200	219	405+1.55	198－0.5	300	3	259－0.6	260+0.6	4.5±0.5	40+0.62	116	34+0.62	222	264	10	37.5	35.9	12	M30	130
250	273	470+1.55	246－1.0	355	3	312－0.68	313+0.68	4.5±0.5	48+0.62	122	41+0.62	278	316	10	52.4	60.3	12	M36	140
300	325	530+1.8	294－1.0	415	4	363－0.76	364+0.76	4.5±0.5	54+0.74	136	41+0.62	330	370	12	70.8	68.3	16	M36	160
350	377	595+1.8	342－1.0	470	4	421－0.76	422+0.76	5±0.5	60+0.74	154	41+0.62	382	430	12	103.5	99.8	16	M36	170
400	426	670+2.0	386－1.0	525	4	473－0.76	474+0.76	5±0.5	66+0.74	170	48+0.62	432	484	12	142	137	16	M42	180
