Prowirl 72 73安装
Prowirl 72/73安装
一．安裝位置

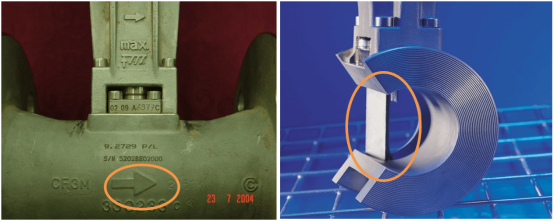

1、介质具有稳定流态是涡街流量计进行精确测量流量测量的前提条件。务必确保传感器铭牌上的箭头指向或者壳体方向与管道内流体的流向一致。
传感器本体上流体方向与皆体的方向
2、流量计可以在管道中采用任何安装方向安装。建议参考下表选择最佳安装方向:

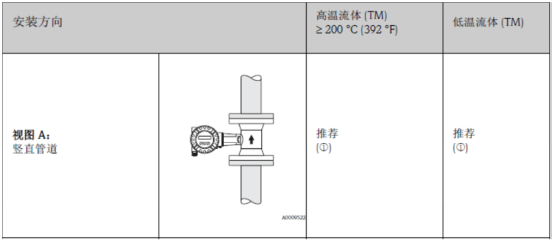

①测量液体时,应采用竖直管道，且流体自下向上流动,避免出现非满管管道状态(参考视图A)。
小心!测量过程中断!
测量竖直管道中自上向下流动的流体时,必须确保
测量管始终处于满管状态，以保证流量测量精度。
②小心!避免电子部件过热!

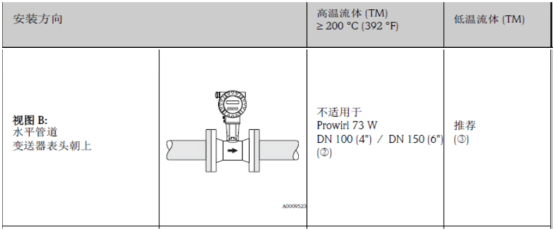

如果流体温度高于200 °C (392 °F) ,夹持式Prowirl73 W (DN 100 (4")和DN 150 (6")) 不得采用视图B的安装方向。
为了确保变送器不会超出最高环境允许温度,建议采用下列两种安装方向:

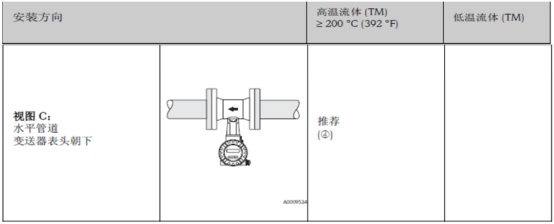

③测量热流体(例如:蒸汽或温度高于200°C (392°F)的液体) ,选择安装方向C或D。
注意:测量饱和蒸汽时,如存在大量的冷凝水会造成探头损坏以及测量波动现象,如这样建议安装视图B,要做好保温,减少对电子模块的影响。

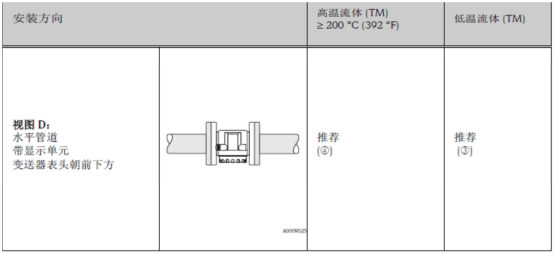

④测量冷介质时,选择安装方向B或D。

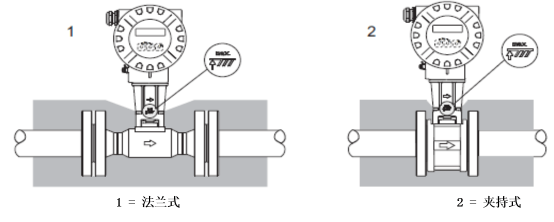

二、管路系统的隔热
进行管路系统隔热处理时，务必暴 露足够的流量计外壳支座部分。未被隔热层覆盖的部分可以向外散发热量,避免内部的电子部件过热(或过冷)。大隔热层厚度请参考下图，既适用于-体式仪表,也适用于分体式仪表。

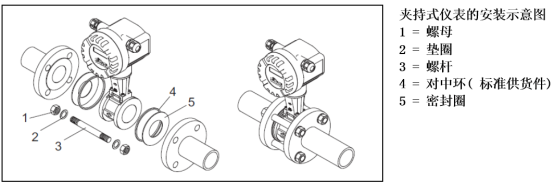

三、夹持式仪表的安装组件

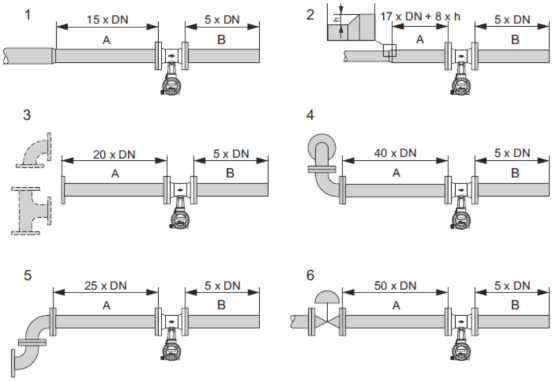

四、为了保证测量精度,必须满足下图中的最小前后直管段长度。存在两个或更多干扰源时,建议遵循最长的直管段长度要求。
注意!

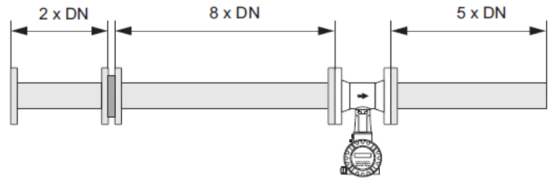

无法满足前直管段长度要求时,建议安装Endress+ Hauser专用孔板流量调节器。流量调节器安装在两个管道法兰间,通过安装螺母对中安装。因此，在确保测量精度的前提下，可以减少10x DN的前直管段长度。

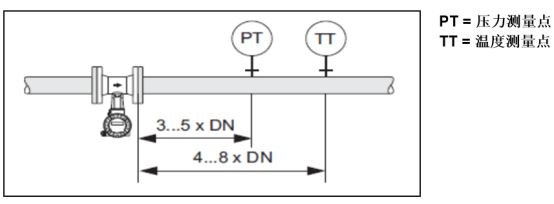

五、带压力和温度测量的后直管段长度
当压力和温度测量点安装在仪表的下游管道中时或者需要温压补偿进行安装时,应确保流量计和测点间留有足够大的间距,不会影响传感器正常形成漩涡。
