Prowirl 72 73接线

Prowirl 72/73接线

一．                      检查铭牌

1、订货号/系列号

2、供电电源、电源功耗

3、电流输出: 4-20mA附加信息:

4、设备文件.

5、预留给证书、批准以及其他信息设备版本

12、环境温度

13、防护等级.

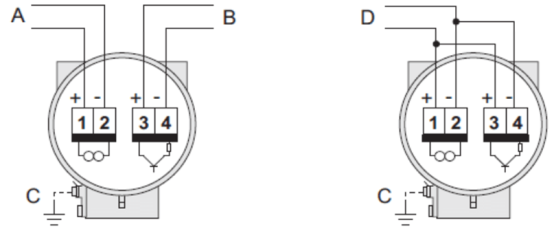

二、电源供应接线

A.       HART :电源、电流输出-PROFIBUSPA:1=PA+、2=PA-一基金会现场总线(FF): 1 = FF+、2 = FF-

B.       B可选脉冲输出(不适用于PROFIBUS PA和基金会现场总线(FF)，可以设置为:-状态输出

一仅适用于Prowirl 73 :频率输出

一仅适用于Prowirl 72 : PFM输出(脉冲/频率调制) ,带流星计算机RMC621或RMS621

C分体式仪表的接地端子

D仅适用于Prowirl 72 : PFM (脉冲/频率调制)输出接线端,连接流量计算机RMC621或RMS621

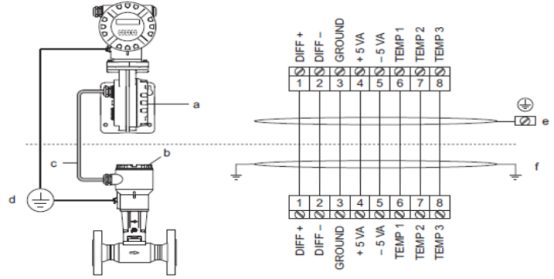

三、分体式涡街流量计的传感器和变送器之间接线

分体式仪表的电气连接示意图

a =变送器接线腔盖

b =传感器接线盒盖

C =连接电缆(信号电缆)

d =传感器和变送器的等电势端

e =将屏蔽层连接至变送器外壳上的接地端子上

f =将屏蔽层连接至接线盒中的除应力电缆固定卡上

接线线芯颜色(符合DIN 47100标准) :

接线端子号:1=白;2=棕;3=绿;4=绿;5=灰;6=粉;7=蓝;8=红

可选铠装信号电缆。适用于静态敷设和固定敷设电缆，以及无拉伸负载和无相关约束,允许电缆自由移动的灵.活敷设条件。可在干燥和潮湿地区敷设电缆,也可以在土壤中和外界环境中敷设电缆。

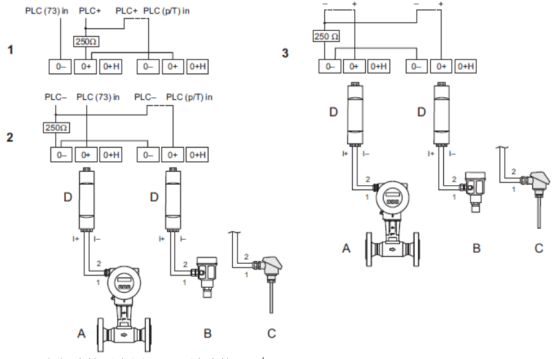

四、HART 输入的电气连接

1电气连接示意图，"+” 端连接PLC

虚线=仅存在Prowirl 73信号接入PLC时的可选接线

2电气连接示意图，"-" 端连接

虚线=仅存在Prowirl 73信号接入PLC时的可选接线

3无PLC的电气连接示意图

虚线=无外接部件(例如:记录仪、显示元、Fieldgate等)的接线

A = Prowirl 73，

B =励传感器(Cerabar M) ,

C =温度传感器(Omnigrad TR10)或其他外接测量仪表(HART通信激活，burst 模式激活) ,

D =有源隔离栅(RN221N)
