FTL31液体音叉开关的安装和接线事项

​FTL31液体音叉开关的安装和接线事项

一、安装注意事项​

1. ​安全准备​

·       ​人员资质​：需经培训的合格专业人员操作，熟悉国家法规并穿戴防护装备。

·       ​工作环境​：切断电源后接线，避免接触80℃高温表面。

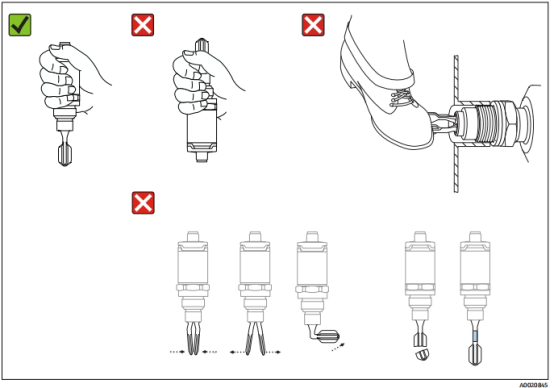

·       ​搬运规范​：

o       ​禁止手握叉体搬运，仅握持外壳或使用原包装。

o       避免弯曲、截短叉体或用作攀爬工具。

2. ​安装位置与方向​

·       ​安装方向​：支持容器/管道任意位置安装（§5.1.1）。

·       ​开关点偏移​：安装方向影响开关点（水+25℃时偏移值A）。

·       ​粘度适应性​：

o       高粘度液体：​禁止使用安装短管，确保液体可沿叉体排出。

o       低粘度液体：短管直径需≥50mm（2.0in）。

·       ​罐壁间距​：叉体与罐壁距离≥10mm（0.39in），防止黏附。

3. ​管道与罐体安装​

·       ​管道安装​：避免介质扰流，叉体方向需平行于流向。

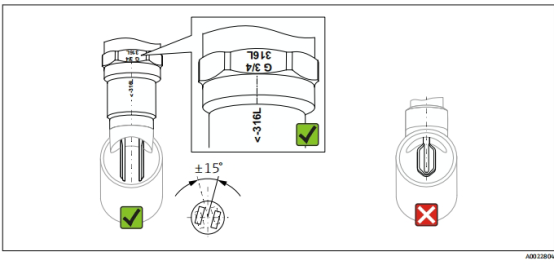

·       ​罐体水平安装​：

o       叉体标记朝上。

o       电缆接头（如M12）朝下，防止水汽渗入。

4. ​紧固与密封​

·       ​扭矩控制​：使用开口扳手拧紧六角螺栓，​最大扭矩≤30 Nm​（22 lbf ft）。

·       ​密封材料​：NPT螺纹需缠绕密封材料。

​二、接线注意事项​

1. ​工作模式选择​

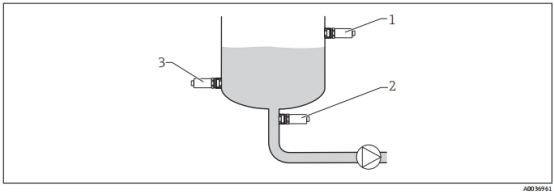

·       ​高限检测（MAX）​​：叉体未覆盖时触点常闭（溢出保护）。

·       ​低限检测（MIN）​​：叉体覆盖时触点常闭（泵空转保护）。

·       ​故障安全​：报警或断电时触点强制断开（静态电流原理）。

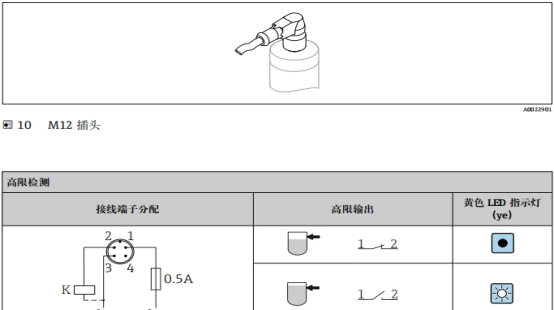

2. ​三线制DC-PNP接线​

·       ​适用场景​：PLC数字量输入模块（EN 61131-2标准）。

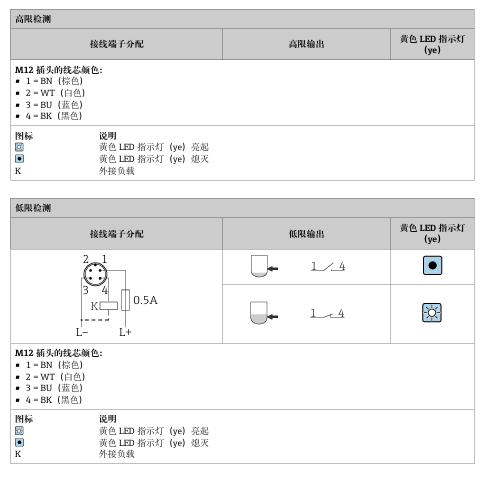

·       ​端子分配​：

·       ​接地要求​：必须连接功能接地。

3. ​两线制AC/DC接线​

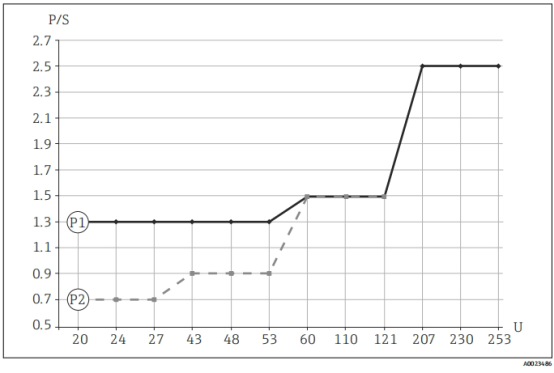

·       ​负载匹配​：继电器需满足最小功率：

o       ​24V DC​：0.7–6W

o       ​过载保护​：电流>250mA时自动切断，故障修复后恢复。

·       ​极性保护​：内置反接保护，错误接线自动关闭。

4. ​通用接线规范​

·       ​缆塞紧固​：消除电缆应力，确保密封。

·       ​通电检查​：绿色LED亮起表示供电正常。

​三、调试与验证​

1. ​功能测试​

·       ​磁铁测试​：

o       测试磁铁放置外壳标记处≥2秒，黄色LED状态切换。

o       ​警告​：磁铁放置>30秒触发保护功能（红色LED闪烁）。

2. ​LED诊断​

​四、其他关键事项​

·       ​维护​：支持CIP/SIP清洗，避免损坏叉体。

·       ​备件订购​：通过W@M设备浏览器（输入序列号）获取备件信息。

·       ​处置规范​：按WEEE条例返厂，禁止作为普通垃圾丢弃。

​附：实用工具​

·       测试磁铁附件订货号：71267011

·       套筒扳手（AF32）订货号：52010156

通过遵循上述规范，可确保FTL31安全可靠运行。完整技术参数见《技术资料》TI01147F（§12）。
