FMR50雷达液位计安装和接线注意事项

​FMR50雷达液位计安装和接线注意事项

一、安装注意事项​

​1. 安装位置与环境要求​

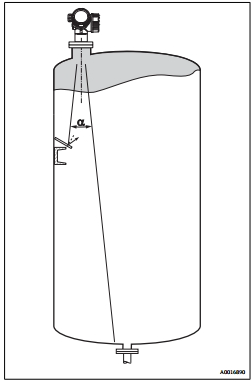

·       ​波束角避开干扰物​：

确保波束范围内（波束角α：40mm天线为23°，80mm为10°，100mm为8°）无挡板、加热盘管等干扰物。

·       ​塑料容器特殊要求​：

非金属罐（如GRP）需确保波束范围外无金属管道/楼梯，否则禁止安装。

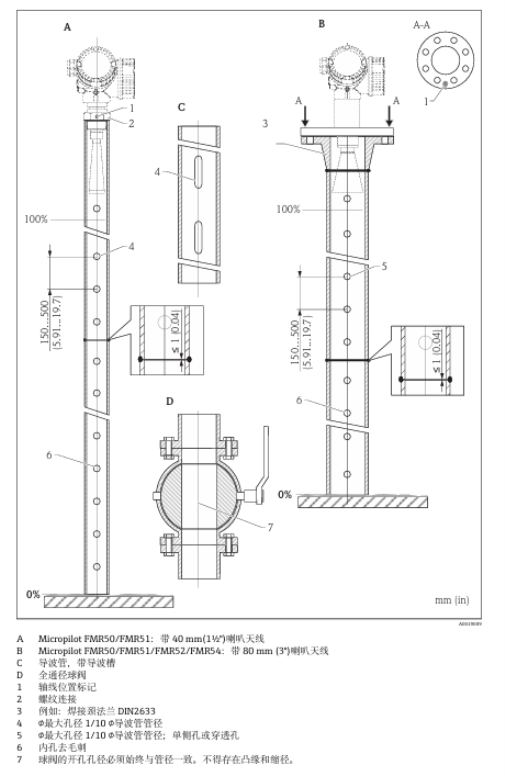

​2. 安装方式与结构​

·       ​导波管安装​：

o       管径需均匀，内壁光滑（表面粗糙度≤6.3μm），焊缝需精准对齐。

o       导波槽夹角需为180°（非90°），裂缝≤1mm。

·       ​旁通管安装​：

管径需匹配天线口径，罐体连接处±20cm内精度可能降低。

·       ​带保温层的罐体​：

保温层厚度不得超过设备颈部，避免电子部件过热（文档6.6）。

​3. 机械调整​

·       ​旋转变送器外壳​：

使用扳手松开螺丝后旋转外壳（最大扭矩：塑料1.5Nm，金属2.5Nm），便于操作。

·       ​旋转显示单元​：

拔出显示模块旋转至所需角度（8×45°），注意电缆需嵌入外壳间隙。

​二、接线注意事项​

​1. 电气安全规范​

·       ​接地要求​：

o       保护性接地（PE）必须连接至电源，外部接地端需接工厂接地系统。

o       ​警告​：断开电源前禁止断开接地连接。

·       ​防爆区域​：

需符合《安全指南》（XA），过电压保护单元需通过DIN EN 60079-14认证。

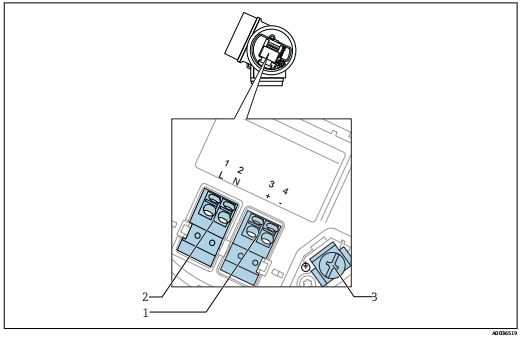

​2. 接线操作步骤​

·       ​接线端子分配​：

o       FOUNDATION Fieldbus：端子1-2为供电，3-4为信号。

o       屏蔽层必须接专用接地端子（文档7.2.2）。

·       ​电缆规格​：

o       横截面积0.5-2.5mm²（20-14AWG），高温环境（≥60℃）需耐温(TU+20K)。

·       ​打开接线腔盖​：

用六角扳手逆时针旋转固定卡扣，检查密封圈完整性。

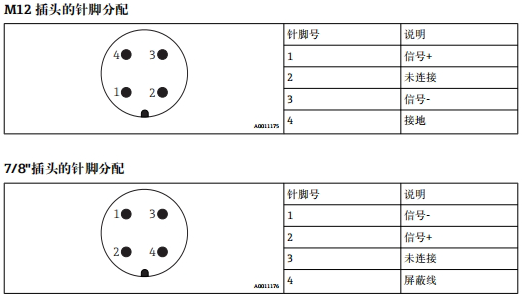

​3. 仪表插头与接口​

·       ​M12/7/8°插头​：

针脚分配需严格按文档说明，避免极性错误。

​三、安全与认证要求​

·       ​危险区域安装​：

需检查设备铭牌的防爆认证（如ATEX、IECEx），并严格遵守《安全指南》。

·       ​过电压保护​：

易燃液体测量必须内置或外接OVP单元（如HAW562/569），选型代号NA。

​四、安装后关键检查项​

1.       ​机械完整性​：

o       确认法兰/螺纹紧固（扭矩：螺纹连接35Nm），密封圈无损伤。

2.       ​电气验证​：

o       测量供电电压是否符合铭牌（9-32V DC），接地电阻≤1Ω。

3.       ​功能测试​：

o       上电后检查显示单元是否正常，记录参考曲线用于诊断。

​重要提示​：操作前务必阅读文档第2章《基本安全指南》，涉及人员资质、防爆要求等法律责任条款。

通过上述结构化要点，可系统化规避安装与接线风险，确保FMR50可靠运行。
