技术参数
加入对比连续测量 / 固体
| 测量原理 | 物位雷达整体 |
| 特性 / 应用 | Reliable, 非触点物位测量用于高 silos, bunkers 或 stockpiles, especially 带 many installations, 长测量量程和重结垢 |
| Specialities | Heartbeat 验证 + 监测, SIL 2/3 按照至 IEC 61508, Bluetooth® 调试, 操作和维护带 SmartBlue 应用, HistoROM, RFID 标签用于简便标识 Very 窄 beam 角度, Purge 空气连接, Alignment 设备 |
| 供电 / 通信 | 2-导线 (HART/ PROFIBUS PA) PROFINET 带 Ethernet-APL Bluetooth® wireless 技术 |
| 频率 | W-Band (~80 GHz) |
| 天线 | 2" / 50mm drip-关闭, PTFE 3" / 80mm 齐平, PTFE 2.6" / 65mm 喇叭口天线, 316L |
| 测量精度 | +/- 3 mm (0.12 内) |
| 环境温度 | -40 … +85 °C (-40 … +185 °F) |
| 过程温度 | -40 … +450 °C (-40 … +842 °F) |
| 过程压力 / 最大耐压 | 真空...160 bar (2320 psi) |
| 主要接液部件 | 喇叭口天线: 316L / 1.4404, Al2O3 (陶瓷), 石墨齐平 / Drip-关闭天线: PTFE |
| 过程连接 | 法兰: 标准或 UNI DN80...DN250 |
| 最大测量距离 | 125 m (410 ft) |
| 通信 | 4...20 mA HART 附加模拟或开关输出 PROFIBUS PA PROFINET 带 Ethernet-APL Bluetooth® wireless 技术和应用 (可选) |
| 证书 / 认证 | IEC Ex, ATEX, CSA C/美国, EAC Ex, JPN Ex, KC Ex, INMETRO Ex, NEPSI Ex, UK Ex |
| 安全认证 | SIL2, SIL3 |
| 设计认证 | Acceptance 试验证书 3.1, EN10204; NACE MR0175 / ISO 15156; 声明的符合性 ASME B31.3; CRN 认证 |
| 卫生型认证 | EU 食品触点材料 (EC) 1935/2004 美国食品触点材料 FDA CFR 21 |
| 船舶认证 | ABS, LR, BV, RINA, DNV |
| 选项 | 显示, Customized 设置, 应用 'SmartBlue' 用于调试和操作通过 Bluetooth Heartbeat 用于批次检测; 气体气密 implementation; 过电压防护; PWIS 无 |

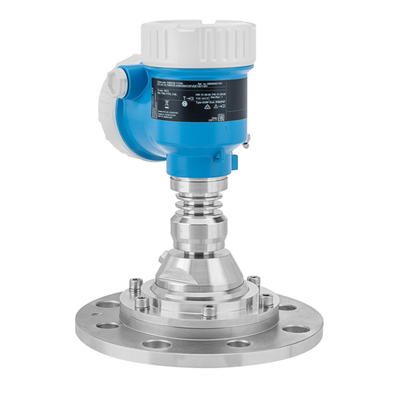

Micropilot FMR67B是新一代80 GHz雷达物位计的家族成员。在苛刻固体测量中连续进行非接触式料位测量，甚至是在高温工况下。内置操作向导，引导用户轻松执行仪表的调试、功能安全及验证测试操作，操作非常便捷。小信号波束角，特别适合安装在狭窄料仓中的测量。采用Heartbeat Technology心跳技术，支持仪表在线自校验和自监测，及时识别异常工况，提升了过程安全性，提高了生产效率。
优势人机界面直观明了，提供引导式仪表调试和验证向导，操作简单
采用Heartbeat Technology心跳技术，支持仪表在线自监测、自校验和自诊断，提高生产力
安全设计理念，遵循IEC 61508标准研发
仪表采用数字通信，轻松集成至资产管理系统中
小信号波束角，智能信号评估功能，即使罐体内部存在干扰装置也能可靠测量
应用领域Micropilot FMR67B适用于自由空间的料位测量，最大量程为125米，对于有内部存在干扰装置的罐体有优秀的波束聚集效果。
附件/备件
产品配置
产品对比
技术资料
测量原理视频
| 备件订货号 | 名称 |
|---|---|
| 71111056 | 大气补偿过滤口 |
| 71435116 | 外壳盖，铝，密闭盖，密封圈，HNBR。适用型号: FMG50，FTL41，FTL |
| 71435118 | 外壳盖，铝，密闭盖，Ex d 密封圈，HNBR。适用型号: FMG50，FTL4 |
| 71435121 | 盖子，铝， connection compartment, Ex d密封圈, |
| 71435122 | 外壳盖，316L，密闭盖，Ex d 密封圈，HNBR。适用型号: FMG50，F |
| 71435123 | 盖子, 316L, 带视窗, Ex d密封圈, HNBR.适用于: FMG50 |
| 71435126 | 外壳盖，塑料，密闭盖，密封圈，EPDM。适用型号: FTL41，FTL51B。 |
| 71435128 | 外壳盖，316L，connect. compartment，Ex d 密封圈，H |
| 71435131 | 密封圈EPDM，5 个。适用型号: FTL41，FTL51B，PMC51B，PM |
| 71435132 | 密封圈HNBR，-40oC，5 个。适用型号: FMG50，FTL41，FTL5 |
| 71435134 | 密封圈FVMQ，-60oC，5 个。适用型号: FTL51B。 |
| 71435135 | 电缆格兰头 M20，塑料 适用型号: FTL41，FTL51B，PMC51B，P |
| 71435136 | 电缆格兰头 M20，铜镀镍 适用型号: FMG50，FTL41，FTL51B，P |
| 71435137 | 电缆格兰头 M20，316L 适用型号: FMG50，FTL51B，PMC51B |
| 71435138 | 插接头M20, 黄铜镀镍 适用于: screw-in thread, FMG50 |
| 71435139 | M12 plug, 316L, APL, housing side |
| 71435766 | 端子单元 TU100B, 4-20mA 适用于: FMG50, PMC51B, |
| 71435767 | 端子单元 TU101B, 4-20mA, 过压保护 适用于: FMG50, PM |
| 71435772 | 显示 VU100 无按键.适用于: FMG50, PMC51B, PMC71B, |
| 71435775 | 显示屏 |
| 71435779 | 显示 + 蓝牙 VU101 无按键.适用于: FMG50, PMC51B, PM |
| 71435781 | 显示+蓝牙 VU113 带按键 |
| 71436848 | 记忆模块 DU107A - 空白 |
| 71438291 | 遮阳罩，塑料，XW111 适用型号: FTL41，FTL51B，PMC51B，P |
| 71438303 | 遮阳罩 |
| 71439085 | 盖子，铝， connection compartment, |
| 71439086 | Cover red Alu, closed, Ex d |
| 71439087 | Cover red Alu, connect. compartment,Ex d |
| 71439088 | Cover red Alu, sight glass, Ex d |
| 71439089 | 铝盖，带玻璃视窗 |
| 71439090 | 盖子，材质：铝，带视窗，隔爆 |
| 71439098 | 插接头HAN7D, 90度, IP65 适用于: FMG50, PMC51B, |
| 71440660 | M20x1.5-G1/2转换头，铝 |
| 71440667 | M20x1.5-G1/2转换头，316L |
| 71450448 | Flange, UNI 4"/DN100/100, align. device |
| 71450458 | Flange, UNI 6"/DN150/150, align. device |
| 71450461 | Flange, UNI 8"/DN200/200, align. device |
| 71450466 | Flange, UNI 10"/DN250/250, align. device |
| 71458631 | 电源模块 TU100A，4-20mA |
| 71458633 | 端子单元 |
| 71471535 | Cable gland M20x1.5 x G1/2, Ex d, brass |
| 71474251 | 外壳接地端子 L+P |
| 71474958 | HAN7D socket, cable side |
| 71487198 | 盲塞，M20, 316L, o-ring EPDM |
| 71487199 | 堵头：M20，铝，EPDM 密封圈 |
| 71487201 | 盲塞，NPT1/2, 铝 |
| 71487203 | 盲塞，NPT1/2, 316L |
| 71502452 | O-ring 91.67x3.53 FKM, 5 pieces |
| 71547886 | 模拟软件USB加密狗 |
| 71549578 | 大气补偿过滤口，EPDM |
| 71550061 | Cover, plastic, sight window |
| 71551029 | 传感器模块 80GHz (双腔室) |
| 71559573 | Horn 65mm/2.6", 316L, 3.1 + PMI test |
| 71567935 | Terminal unit TU110A, HART, L-Form, 2CH |
| 71567943 | Terminal unit TU111A,HART,L-Form,2CH,OVP |
| 71567945 | Terminal unit TU110B, HART,2-Chamber,2CH |
| 71567946 | Term. unit TU111B,HART,2-Chamber,2CH,OVP |
| 71574954 | 电缆 |
| 71575472 | Sensor cable 12-pin 120mm |
| 71588672 | Housing filter plastics, EPDM |
| 71589861 | Ground terminal plastic housing L+P |
| 71600391 | 80GHz 传感器模块 |
| 71647974 | Ground terminal hygiene housing L+P |
| 71651041 | Cable gland M20, 316L, hygiene |
| 71661118 | M12-plug, MS |
| 71661857 | Uni flange M80x1.5, 3"/DN80/80, PP |
| 71661858 | Uni flange M80x1.5, 4"/DN100/100, PP |
| 71661861 | Uni flange M80x1.5, 6"/DN150/150, PP |
| 71666147 | Terminal unit TU100C, Barrel, 1CH, FS |
| 71666148 | Terminal unit TU101C, Barrel, 1CH,FS,OVP |
| 71671687 | 后盖锁紧螺钉 |
| 71671700 | Locking screw,cover electr. compartment |
| 71671706 | 带玻璃视窗前盖锁紧螺钉 |
| 71679712 | Blind plug M20, 316L, Ex d |
| 71679714 | Blind plug M20, Alu, Ex d |
| 71679715 | Blind plug NPT1/2, 316L, Ex d |
| 71679718 | Blind plug NPT1/2, Alu, Ex d |
| 71701449 | Cable gland blue M20, plastic |
| 71723728 | Sensor mod.80GHz(single+L comp.),FW01.01 |
| 71723731 | Sensor module 80GHz (Dual comp.),FW01.01 |
共 80 个备件
请输入产品型号进行配置
请在下面的输入框里输入需要对比的产品型号，最多支持三个产品对比
相关型号
| 型号 | 名称 |
|---|---|
| FMR67B-AABAEBFFGAJCRBFD3 | 雷达料位计 |
| FMR67B-AABAEBFFGAJCRCFD3 | 雷达料位计 |
| FMR67B-AABAEBFFGAJCRDFD3 | 雷达料位计 |
| FMR67B-AABAEBFJGPJCRLJD1 | 雷达料位计 |
| FMR67B-AABAEBFLGPJCRLJD1 | 雷达料位计 |
| FMR67B-AABAEBFNGTAAAFJUA | 雷达料位计 |
| FMR67B-AABAEBFNGTAAAGJUA | 雷达料位计 |
| FMR67B-AABAEBFNGTAAAHJUA | 雷达料位计 |
| FMR67B-AABAEBFNGTAAAJJUA | 雷达料位计 |
| FMR67B-AABAEBFNGTEBESJUA | 雷达料位计 |
| FMR67B-AABAEBFNGTEBETJUA | 雷达料位计 |
| FMR67B-AABAEBFPGTAAAFJUA | 雷达料位计 |
| FMR67B-AABAEBFPGTAAAGJUA | 雷达料位计 |
| FMR67B-AABAEBFPGTAAAHJUA | 雷达料位计 |
| FMR67B-AABAEBFPGTAAAJJUA | 雷达料位计 |
| FMR67B-AABAEBFPGTEBESJUA | 雷达料位计 |
| FMR67B-AABAEBFPGTEBETJUA | 雷达料位计 |
| FMR67B-AADAEBFFGAJCRBFD3 | 雷达料位计 |
| FMR67B-AADAEBFFGAJCRCFD3 | 雷达料位计 |
| FMR67B-AADAEBFFGAJCRDFD3 | 雷达料位计 |
| FMR67B-AADAEBFJGPJCRLJD1 | 雷达料位计 |
| FMR67B-AADAEBFLGPJCRLJD1 | 雷达料位计 |
| FMR67B-AAFAEBFFGAJCRBFD3 | 雷达料位计 |
| FMR67B-AAFAEBFFGAJCRCFD3 | 雷达料位计 |
| FMR67B-AAFAEBFFGAJCRDFD3 | 雷达料位计 |
| FMR67B-AAFAEBFJGPJCRLJD1 | 雷达料位计 |
| FMR67B-AAFAEBFLGPJCRLJD1 | 雷达料位计 |
