技术参数
加入对比气体
| 测量原理 | 科里奥利 |
| Product headline | 紧凑型传感器用于最小数量带 seamless 系统一体化. 测量 accurately 最小数量的液体和气体. |
| 传感器 features | 空间节省安装 – 紧凑型单管设计. 更少过程测量点 – 多变量测量 (流量, 密度, 温度). 适用用于 skids – lightweight 传感器. 公称直径: DN 1 至 6 (¹⁄₂₄ 至 ¹⁄₄"). 过程压力高达 400 bar (5800 psi). 介质温度高达 +200 °C (+392 °F). |
| 变送器 features | 高 flexibility 内系统一体化 – 宽量程的通信 interfaces. 快速调试 – pre-configured 设备. 自动 recovery 的数据用于 servicing. 设备作为紧凑型或远程版本. 柔性输出. Modbus RS485. |
| 公称直径量程 | DN 1 至 6 (¹⁄₂₄ 至 ¹⁄₄") |
| 接液材质 | 测量管: 1.4539 (904L) 连接: 1.4539 (904L); 1.4404 (316/316L) |
| 被测 variables | 质量流量, 密度, 温度, 体积流量, 校正体积流量, 参考密度, 浓度 |
| 最大. 测量 error | 质量流量 (液体): ±0.1 % 体积流量 (液体): ±0.1 % 质量流量 (气体): ±0.5 % 密度 (液体): ±0.0005 g/cm3 |
| 测量范围 | 0 至 1000 kg/h (0 至 37 lb/最小) |
| 最大. 过程压力 | PN 40, 等级 300, 10K, 400 bar (5800 psi) |
| 介质温度量程 | –50 至 +200 °C (–58 至 +392 °F) |
| 环境温度量程 | 标准: –20 至 +60 °C (–4 至 +140 °F) 选项: –40 至 +60 °C (–40 至 +140 °F) |
| 传感器外壳材料 | 1.4301 (304), 腐蚀耐 |
| 变送器外壳材料 | 粉末‐涂层 die‐铸造铝 |
| 防护等级 | IP67, 类型 4X 外壳. 远程变送器: IP67, 类型 4X 外壳 |
| 显示/操作 | 4‐系列背光显示带触摸控制 (操作从外部) 配置通过就地显示和操作工具可选 |
| 输出 | 4 模块化输出: 0‐20 mA (有源)/4‐20 mA (有源/无源) 脉冲/频率/开关输出 (无源), phase‐shifted 脉冲继电器 |
| Inputs | 1 模块化输入: 状态 |
| 数字通信 | HART, Modbus RS485 |
| 电源 | DC 16 至 62 V AC 85 至 260 V (45 至 65 Hz) AC 20 至 55 V (45 至 65 Hz) |
| 危险区域认证 | ATEX, IECEx, NEC/CEC, NEPSI |
| 其他认证和证书 | 3.1 材料, 校准执行在认可校准设施 (符合 ISO/IEC 17025), NAMUR, SIL CRN |
液体
| 测量原理 | 科里奥利 |
| Product headline | 紧凑型传感器用于最小数量带 seamless 系统一体化. 测量 accurately 最小数量的液体和气体. |
| 传感器 features | 空间节省安装 – 紧凑型单管设计. 更少过程测量点 – 多变量测量 (流量, 密度, 温度). 适用用于 skids – lightweight 传感器. 公称直径: DN 1 至 6 (¹⁄₂₄ 至 ¹⁄₄"). 过程压力高达 400 bar (5800 psi). 介质温度高达 +200 °C (+392 °F). |
| 变送器 features | 高 flexibility 内系统一体化 – 宽量程的通信 interfaces. 快速调试 – pre-configured 设备. 自动 recovery 的数据用于 servicing. 设备作为紧凑型或远程版本. 柔性输出. Modbus RS485. |
| 公称直径量程 | DN 1 至 6 (¹⁄₂₄ 至 ¹⁄₄") |
| 接液材质 | 测量管: 1.4539 (904L) 连接: 1.4539 (904L); 1.4404 (316/316L) |
| 被测 variables | 质量流量, 密度, 温度, 体积流量, 校正体积流量, 参考密度, 浓度 |
| 最大. 测量 error | 质量流量 (液体): ±0.1 % 体积流量 (液体): ±0.1 % 质量流量 (气体): ±0.5 % 密度 (液体): ±0.0005 g/cm3 |
| 测量范围 | 0 至 1000 kg/h (0 至 37 lb/最小) |
| 最大. 过程压力 | PN 40, 等级 300, 10K, 400 bar (5800 psi) |
| 介质温度量程 | –50 至 +200 °C (–58 至 +392 °F) |
| 环境温度量程 | 标准: –20 至 +60 °C (–4 至 +140 °F) 选项: –40 至 +60 °C (–40 至 +140 °F) |
| 传感器外壳材料 | 1.4301 (304), 腐蚀耐 |
| 变送器外壳材料 | 粉末‐涂层 die‐铸造铝 |
| 防护等级 | IP67, 类型 4X 外壳. 远程变送器: IP67, 类型 4X 外壳 |
| 显示/操作 | 4‐系列背光显示带触摸控制 (操作从外部) 配置通过就地显示和操作工具可选 |
| 输出 | 4 模块化输出: 0‐20 mA (有源)/4‐20 mA (有源/无源) 脉冲/频率/开关输出 (无源), phase‐shifted 脉冲继电器 |
| Inputs | 1 模块化输入: 状态 |
| 数字通信 | HART, Modbus RS485 |
| 电源 | DC 16 至 62 V AC 85 至 260 V (45 至 65 Hz) AC 20 至 55 V (45 至 65 Hz) |
| 危险区域认证 | ATEX, IECEx, NEC/CEC, NEPSI |
| 其他认证和证书 | 3.1 材料, 校准执行在认可校准设施 (符合 ISO/IEC 17025), NAMUR, SIL CRN |
| 功能安全 | 功能安全按照至 IEC 61508, 适用内安全-relevant 应用依据带 IEC 61511 |
| Metrological 认证和证书 | 校准执行在认可校准设施 (符合 ISO/IEC 17025), NAMUR |
| 材料证书 | 3.1 材料 |

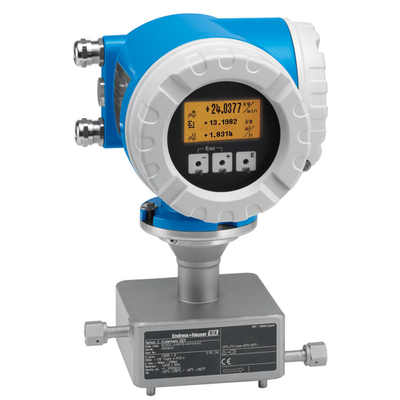

Cubemass DCI 传感器稳定可靠，可用于撬装、试验台和工业机器人（例如， 喷漆、表面加工等应用）应用，测量最小流量。即使在高压和流量变化的条件下测量，精度也不会受到任何影响。对于设备制造商而言，Cubemass DCI 是一款一体式科里奥利质量流量计，配有多种通信方式。
优势
| 备件订货号 | 名称 |
|---|---|
| 71021743 | ModbusRS485+stat.In 2Interf.Ex 通讯组件 |
| 71039485 | 输入输出板 |
| 71039491 | 子输出板 继电器输出 |
| 71247838 | **维修盖,分离型 |
共 4 个备件
