技术参数
加入对比液体
| 测量原理 | 电磁 |
| Product headline | 流量计带卫生型设计, 最高重复性和 ultra-紧凑型传感器. 用于 demanding dosing 和填充应用. |
| 传感器 features | 高过程安全 – 高测量精度和重复性内最短填充时间. 能源‐节省流量测量 – 否压力 loss due 至 cross 段 constriction. 维护‐无 – 否 moving 部件. 接液材质 CIP, SIP cleanable. 公称直径: DN 4 至 25 (¹⁄₈ 至 1"). 测量设备符合至 FDA. |
| 变送器 features | Versatile 和时间节省 wiring – 堵头连接器. 工业优化 – ultra-紧凑型设计. 用于卫生型要求 – 不锈钢钢外壳. 脉冲/频率/开关输出, Modbus RS485. Custody transfer 认证 (MID, NTEP). Excellent, easily cleanable 变送器. |
| 公称直径量程 | DN 4 至 25 (¹⁄₈ 至 1") |
| 接液材质 | Liner: PFA 电极: 1.4435 (316L); 合金 C22, 2.4602 (UNS N06022), 钽, Platinum |
| 被测 variables | 体积流量, 温度 (DN15-26) |
| 最大. 测量 error | ±0.25 % o.r. ± 1 至 4 m/s (3.3 至 13 ft/s) |
| 测量范围 | 0.14 至 1.66 l/s (0.035 至 0.44 gal/s) |
| 最大. 过程压力 | PN 16 |
| 介质温度量程 | 密封材料 EPDM: –20 至 +130 °C (–4 至 +266 °F) 密封材料硅胶: –20 至 +130 °C (–4 至 +266 °F) 密封材料 Viton: 0 至 +150 °C (+32 至 +302 °F) |
| 环境温度量程 | –40 至 +60 °C (–40 至 +140 °F) |
| 传感器外壳材料 | 1.4404 (316/316L) |
| 变送器外壳材料 | 1.4404 (316/316L) |
| 防护等级 | IP66/67, 类型 4X 外壳 |
| 显示/操作 | 否就地操作配置通过操作工具可选 |
| 输出 | 脉冲/频率/开关输出 (无源) |
| Inputs | 无 |
| 数字通信 | Modbus RS485, IO-Link |
| 电源 | DC 20 至 30 V |
| 危险区域认证 | ATEX, UL, UK Ex |
| Product 安全 | CE |
| Metrological 认证和证书 | 校准执行在认可校准设施 (acc.至 ISO/IEC 17025) NTEP |
| 材料证书 | 3.1 材料 |
| 卫生型认证和证书 | 卫生型认证: 3-, EHEDG, 密封件符合 FDA |

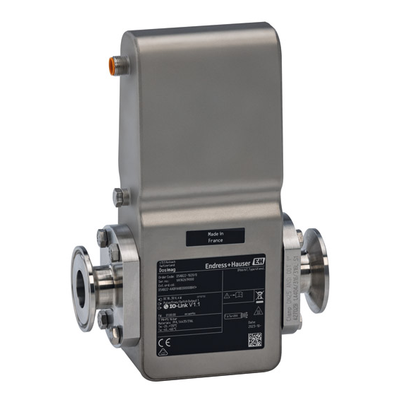

D5AB流量计采用卫生型设计，具有高测量重复性，搭配整体焊接型一体式变送器使用
优势
-
性能优秀稳定 —— 在短灌装周期内进行高精度、高重复性测量
-
支持IO-Link通讯，实时进行数字通信，仪表调试更轻松，保证数据始终可用
-
紧凑小巧，优化机器装置的占地面积
-
自带批处理功能 —— 流量计解决了灌装管理难题
-
自动恢复数据，方便维护操作
-
符合全球行业标准 - EHEDG、3-A、FCM、cGMP
-
耐受SIP和CIP工艺
应用领域
Dosimag电磁流量计专用于食品与饮料、生命科学行业中有严格要求的导电性液体的灌装和定量进料应用。Dosimag可以安装在狭小受限空间内使用，是系统集成商、橇装设备制造商和设备制造商的理想选择。Dosimag直接测量体积流量。支持双向流量测量，不受压力、密度、温度和粘度的影响。
传感器小巧紧凑，坚固耐用，三种电子部件供用户灵活选择：
-
脉冲/频率/状态输出型，适合高性价比的灌装应用
-
支持IO-Link通讯的智能脉冲输出型，连续数字通信，方便调试和归档记录，提供实时过程信息，优化灌装过程条件，支持预测性维护
-
带批处理功能的型号，通过Modbus RTU通讯进行动态体积修正，支持高级灌装控制
E+H产品型号配置工具
请输入产品型号进行配置
产品对比
请在下面的输入框里输入需要对比的产品型号，最多支持三个产品对比
技术资料
技术参数
文档/手册/软件
附件/备件
来源:Endress+Hauser网站公开信息
