技术参数
加入对比连续测量 / 液体
| 测量原理 | 绝压和表压压力 |
| 特性 / 应用 | 压力变送器带陶瓷过程 membran 用于 accurate 测量内液体或气体. 直观和 clear wizard 用于调试 |
| Specialities | Bluetooth® 操作和维护 SmartBlue 应用, RFID 标签用于简便标识, 堵头和 play functionalities |
| 供电 / 通信 | Ex d, Ex e, 非-Ex:: 10.5...35V DC Ex i: 10.5...30V DC |
| 测量精度 | 标准: 高达 0.075 % Platinum: 高达 0.055 % |
| 长 term 稳定性 | 0.10 % 的 URL/ 年 0.25 % 的 URL/ 5 年 0.40 % 的 URL/ 10 年 |
| 环境温度 | -40°C...+85°C (-40°F...+185°F) |
| 过程温度 | -40°C...+100°C (-40°F...+212°F) |
| 过程压力 / 最大耐压 | 40 bar (600 psi) |
| 压力测量范围 | 100 mbar...40 bar (1.5 psi...600 psi) |
| 主要接液部件 | Ceraphire 陶瓷 FKM, EPDM, HNBR, Perlast, Kalrez |
| 过程连接 | 螺纹: G1/2...G2, R1/2, MNPT1/2...MNPT2, FNPT1/2 法兰: DN25...DN80, NPS 1"...4" |
| 最大测量距离 | 400 m (1312 ft) H2O |
| 通信 | 4...20 mA, 4...20 mA HART PROFINET 带 Ethernet-APL Bluetooth® wireless 技术和应用 (可选) |
| 证书 / 认证 | ATEX, IEC Ex, CSA C/美国, NEPSI |
| 安全认证 | SIL |
| 设计认证 | EN 10204-3.1 NACE MR0175, NACE MR0103 |
| 饮用水认证 | NSF, KTW |
| 应用限制 | 测量单元: ceramics If pressurized, possibly 用途差压压力测量带二压力 transmitters (电子 dp). Observe ratio 表头压力 : hydrostatic 压力 |
压力
| 测量原理 | 绝压和表压压力 |
| Characteristic | 压力变送器带陶瓷过程 membran 用于 accurate 测量内液体或气体. 直观和 clear wizard 用于调试 |
| 供电电压 | Ex d, Ex e, 非-Ex: 10.5...35V DC Ex i: 10.5...30V DC |
| 参考精度 | 标准: 高达 0.075 % Platinum: 高达 0.055 % |
| 长 term 稳定性 | 0.10% 的 URL/ 年 0.25% 的 URL/ 5 年 0.40% 的 URL/ 10 年 |
| 过程温度 | -40°C...+100°C (-40°F...+212°F) |
| 环境温度 | -40°C...+85°C (-40°F...+185°F) |
| 测量单元 | 100 mbar...40 bar (1.5 psi...600 psi) |
| 最小 calibratable span | 5 mbar (0.075 psi) |
| 真空电阻 | 0 mbar abs. |
| 最大. Turn down | 100:1 |
| 最大. 耐压限制 | 60 bar (900 psi) |
| 过程连接 | 螺纹: G1/2...G2, R1/2, MNPT1/2...MNPT2, FNPT1/2 法兰: DN25...DN80, NPS 1"...4" |
| 材料过程膜片 | 陶瓷 |
| 材料垫片 | FKM, EPDM, HNBR, FFKM |
| Fill 流体 | 无, 干测量单元 |
| 材料外壳 | 铝 |
| 通信 | 4...20 mA, 4...20 mA HART PROFINET 带 Ethernet-APL Bluetooth® wireless 技术和应用 (可选) |
| 证书 / 认证 | ATEX, CSA, IECEx, JPN Ex, INMETRO, NEPSI, UK Ex |
| 安全认证 | SIL |
| 设计认证 | EN10204-3.1 NACE MR0175, NACE MR0103 |
| 饮用水认证 | NSF, KTW |
| Specialities | Bluetooth® 操作和维护 SmartBlue 应用, RFID 标签用于简便标识, 堵头和 play functionalities |

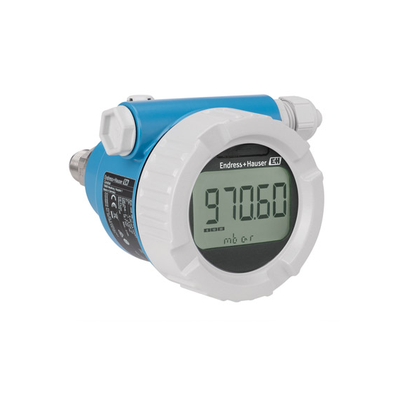

PMC51B是新一代Cerabar变送器的成员之一。仪表拥有众多优势，比如支持便捷的现场操作或远程操作，以及按需维护。
软件的使用同样十分简单。操作向导直观明了，引导用户逐步完成仪表设置、功能安全测试和验证测试，将操作错误的发生几率降至最低。使用移动设备和安全Bluetooth蓝牙连接，通过app可以远程控制变送器。
优势使用SmartBlue App无线远程控制生产区域内的设备。无需中断生产过程。
减小系统故障发生几率，零错误的SIL调试和引导式仪表功能安全测试
减少了现场事故，保护安装在难以接近的测量点中的设备
应用领域最大适用压力40 bar (600 psi)
在不超过+100°C (212°F)的过程温度下完全耐真空
最高测量精度为+/-0.055%
附件/备件
产品配置
产品对比
技术资料
测量原理视频
| 备件订货号 | 名称 |
|---|---|
| 71102216 | 安装组件 |
| 71114820 | O型圈 |
| 71316464 | O型圈 |
| 71372498 | 安装组件 |
| 71435116 | 外壳盖，铝，密闭盖，密封圈，HNBR。适用型号: FMG50，FTL41，FTL |
| 71435118 | 外壳盖，铝，密闭盖，Ex d 密封圈，HNBR。适用型号: FMG50，FTL4 |
| 71435132 | 密封圈HNBR，-40oC，5 个。适用型号: FMG50，FTL41，FTL5 |
| 71435135 | 电缆格兰头 M20，塑料 适用型号: FTL41，FTL51B，PMC51B，P |
| 71435136 | 电缆格兰头 M20，铜镀镍 适用型号: FMG50，FTL41，FTL51B，P |
| 71435137 | 电缆格兰头 M20，316L 适用型号: FMG50，FTL51B，PMC51B |
| 71435138 | 插接头M20, 黄铜镀镍 适用于: screw-in thread, FMG50 |
| 71435139 | M12 plug, 316L, APL, housing side |
| 71435766 | 端子单元 TU100B, 4-20mA 适用于: FMG50, PMC51B, |
| 71435767 | 端子单元 TU101B, 4-20mA, 过压保护 适用于: FMG50, PM |
| 71435772 | 显示 VU100 无按键.适用于: FMG50, PMC51B, PMC71B, |
| 71435779 | 显示 + 蓝牙 VU101 无按键.适用于: FMG50, PMC51B, PM |
| 71436848 | 记忆模块 DU107A - 空白 |
| 71438291 | 遮阳罩，塑料，XW111 适用型号: FTL41，FTL51B，PMC51B，P |
| 71438303 | 遮阳罩 |
| 71439085 | 盖子，铝， connection compartment, |
| 71439086 | Cover red Alu, closed, Ex d |
| 71439088 | Cover red Alu, sight glass, Ex d |
| 71439089 | 铝盖，带玻璃视窗 |
| 71439090 | 盖子，材质：铝，带视窗，隔爆 |
| 71439098 | 插接头HAN7D, 90度, IP65 适用于: FMG50, PMC51B, |
| 71440660 | M20x1.5-G1/2转换头，铝 |
| 71440667 | M20x1.5-G1/2转换头，316L |
| 71471535 | Cable gland M20x1.5 x G1/2, Ex d, brass |
| 71474251 | 外壳接地端子 L+P |
| 71474958 | HAN7D socket, cable side |
| 71487198 | 盲塞，M20, 316L, o-ring EPDM |
| 71487199 | 堵头：M20，铝，EPDM 密封圈 |
| 71487201 | 盲塞，NPT1/2, 铝 |
| 71487203 | 盲塞，NPT1/2, 316L |
| 71495134 | 螺钉组件 |
| 71547886 | 模拟软件USB加密狗 |
| 71549578 | 大气补偿过滤口，EPDM |
| 71551044 | PE电缆，80英寸 |
| 71551080 | PE电缆，200英寸 |
| 71551083 | PE电缆，400英寸 |
| 71551084 | FEP电缆，200英寸 |
| 71637914 | 分体式结构的PE电缆 |
| 71671687 | 后盖锁紧螺钉 |
| 71671700 | Locking screw,cover electr. compartment |
| 71671706 | 带玻璃视窗前盖锁紧螺钉 |
| 71679714 | Blind plug M20, Alu, Ex d |
| 71679718 | Blind plug NPT1/2, Alu, Ex d |
| 71701449 | Cable gland blue M20, plastic |
共 48 个备件
