技术参数
加入对比温度计
| 测量原理 | 热电阻温度探测器 |
| 特性 / 应用 | 美国样式电缆探头过程连接作为卡套接头无颈部 |
| 保护套管 | 无 (不 intended 至为使用带保护套管) |
| 芯子 / 探头 | 矿物绝缘 (MI), 柔性 PTFE-绝缘, 刚性 |
| 保护套管外径 / 芯子 | 1/8'' (3,18 mm) 3/16'' (4,76 mm) 1/4'' (6,35 mm) 3/8'' (9,53 mm) |
| 最大插入深度(按需) | 高达 96" (2439 mm) others 按需 |
| 保护套管材质 | 传感器护套 316/316L |
| 可选涂层 | 不适用 |
| 过程连接 | 卡套接头: NPT1/8" NPT1/4" |
| 端部形状 | 直形缩径 |
| 表面粗糙度 Ra | 不 defined |
| 工作温度范围 | PT100 WW: -200 °C … 600 °C (-328 °F … 1.112 °F) PT100 TF: -50 °C … 200 °C (-58 °F … 392 °F) |
| 最大过程压力(静压) | 在 20 °C: 40 bar (580 psi) depends 在配置 |
| 测量精度 | 等级符合 IEC 60751 等级 B 符合 IEC 60751 |
| 响应时间 | 63% rt = 2,0 s |
| 一体化表头变送器 | 不适用 |

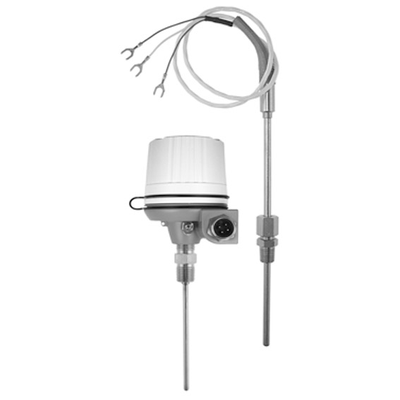

Pt100电缆探头安装简便，具有高操作安全性；在通用过程中进行可靠、高精度测量。无需使用附加热保护套管，探头的铠装芯子直接接触过程介质。确保电缆探头能够快速准确地检测温度变化。
优势
用户自定义插入深度，使用灵活
缩径型/锥管型末端，响应时间短
简单的模块结构：性价比高。订购和重新订购简单
安装在大多数设备上均能提升电气隔离性能(2 kV)
应用领域
TH12是热电阻(RTD)温度传感器，适用于过程行业或环保工厂自动化。包括热电阻(RTD)测量探头、绝缘层和铠装芯子。
传感器可用于：
热交换器
动力回收区
碳再生炉
烘干机
烟气
压缩机站
过程反应器
