技术参数
加入对比保护套管
| 测量原理 | 制造保护套管 |
| 特性 / 应用 | 制造保护套管类似至 DIN 43772 Form 2F/3F |
| 表头连接 | 外部螺纹: M24 x 1.5 |
| 最大标准插入深度 | 445 mm, 其他 lenghts 按需 |
| 过程连接 | 法兰: DN25 PN40 B1 (EN1092-1) DN25 PN63 B1 (EN1092-1) |
| 保护套管 root 直径 | 16 x 10 mm |
| 介质触点材料 | 1.4571 |
| 端部形状 | 缩径 Ø12 x 7 x 50 mm |
| 温度范围 | 200…600 °C (-328...1.112 °F) |
| 最大. 过程压力在 400 °C | 取决于压力 rating 高达 PN63 |

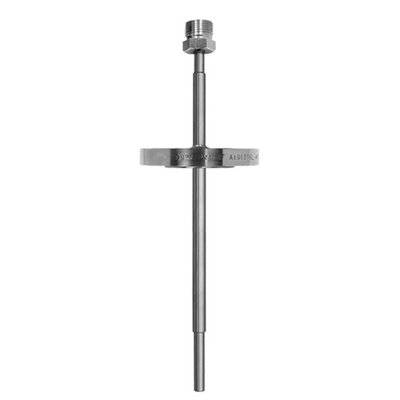

热保护套管是温度测量点的重要部件，适用于几乎所有工业过程，特别是油气行业。用于保护测量铠装芯子或测量部件，防止腐蚀性过程介质、高压和温度传感器自身的流量，从而确保可以在操作过程中更换温度计。
优势
由焊接管制造的热保护套管
法兰过程连接
可以根据过程要求选择延长颈、插入深度和总长度
可以根据客户要求生产特殊型号
应用领域
热保护套管设计在油气行业中使用，也可以再常规应用中使用。模块化设置确保其可以在存在严重热应力和机械应力的所有行业过程中使用。
