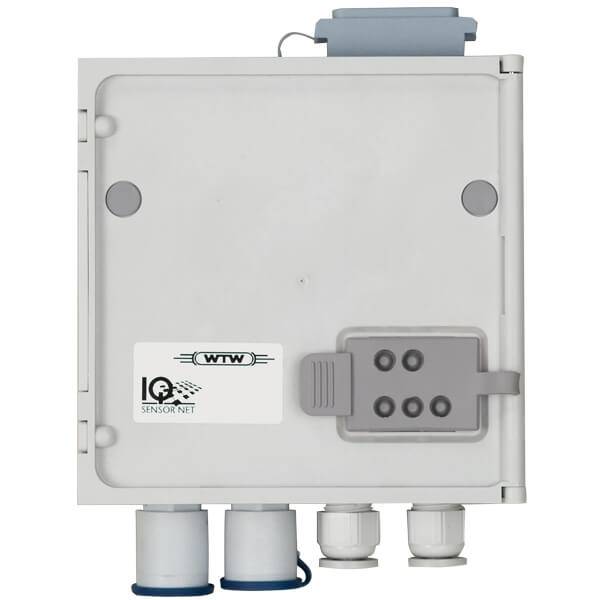

用于 IQ SENSOR NETsystem 2020 的控制器模块，带 USB 和 RJ45 接口
带以太网/WIFI 接口网络连接的控制器系列，适用于多参数系统 IQ SENSOR NET 2020 3G，最多可连接 20 个传感器：
- 集成的 LAN 接口可实现最简单的网络和互联网连接（集成 web 服务器）以及远程访问
- 通过 Profibus DP、MODBUS RTU、EthernetIP、Modbus TCP 和 Profinet 轻松连接 PLC
- 通过标准 USB 接口快速进行软件更新和数据备份
对于工业和废水处理领域的用户而言，通过具备网络功能的计算机和智能手机随时随地获取在线测量值正变得越来越重要。因此，现代在线测量技术必须能够简单且经济高效地连接到本地网络以及互联网。
WTW 凭借其全新的控制器产品系列 MIQ/MC3 为此树立了标准，该系列标配集成的以太网/LAN 接口。借助现有路由器即可轻松且经济高效地接入系统网络和互联网，无需额外附件。得益于集成的 web 服务器，可通过 web 浏览器使用计算机、平板电脑或智能手机等可联网设备检索数据。
现场总线 PROFIBUS DP 和 Modbus RTU（通过 RS485 接口连接）、PROFINET、EtherNet/IP 和 Modbus TCP（通过 LAN 连接）确保可靠且直接地将数据传输至 PLC。
标准 USB 接口可轻松进行软件更新和数据备份。后者也可从互联网备份到计算机上。必要的 PC 软件 IQ Software Pack CONNECT 还可备份系统配置数据及设置。这些设置的用户界面与终端 MIQ/TC 2020 3G 上的相同。
| 控制器 | MIQ/MC3 | MIQ/MC3-MOD | MIQ/MC3-PR |
| 订货号 | 471020 | 471022 | 471023 |
| 最大传感器数量 | 20 | ||
| 数据记录器 | 数据存储器最多可存储 525.600 条数据集 | ||
| 通信 |
USB |
USB |
USB |
| 环境条件 | 工作温度：-4 °F … 131 °F (-20 °C … +55 °C) 存储温度：-13 °F … 149 °F (-25 °C … +65 °C) |
||
| 电缆引入 | 2 个 M 16 x 1.5 螺旋电缆接头 | ||
| 电源 | 与 MIQ 模块连接时直接通过 IQ SENSOR NET 供电 | ||
| 前置 MIQ 模块连接 | 机械与电气组合连接，用于快速对接和拆卸 MIQ/TC 2020 3G 终端/控制器（配置为终端）以及对接其他模块 | ||
| 后置 MIQ 模块连接 | 机械与电气组合连接，用于快速连接 MIQ 模块，最多可将 3 个模块作为堆叠安装单元 | ||
