Bomba de diafragma mecánica SEKO
KOSMO Series
-
MM1
-
Mechanical reset diaphragm metering pump
- Flow range: 3-530 liters/hour, maximum pressure 12bar
- liquid contact end: PVDF, PVC, SS316L (pump head),PTFE (diaphragm), EPDM or FPM (sealing ring) and ceramic and stainless steel (valve ball)
- MM1 series and MM2 series have very similar features and functions, but the flow is slightly smaller, the maximum flow rate is 530 liters/hour, the maximum pressure is 12bar, slightly higher than the MM2 series.
- Kosmo series was developed with great attention to durability, chemical compatibility and stability. It adopts a variable eccentric structure and the PTFE diaphragm is directly connected to the mechanical moving part, making it possible to flexibly use the power of the motor during the suction and discharge phases, so it can even be applied under high suction head conditions.
- The mechanical parts are lubricated by oil bath, and the main moving parts are connected by bearings to avoid overheating as much as possible, reduce noise, and extend the life of the pump
technical parameters:
| Model | Diaphragm diameter | stroke length | stroke frequency | flow | maximum pressure | Connection Dimensions | Motor | Weight | wooden box size | ||||
| [mm] | [mm] | [times/minute] | [l/h] | [bar] | SS316L | PVC | PVDF | [kW/pole] | [kg] | Length x Width x Height [mm] | |||

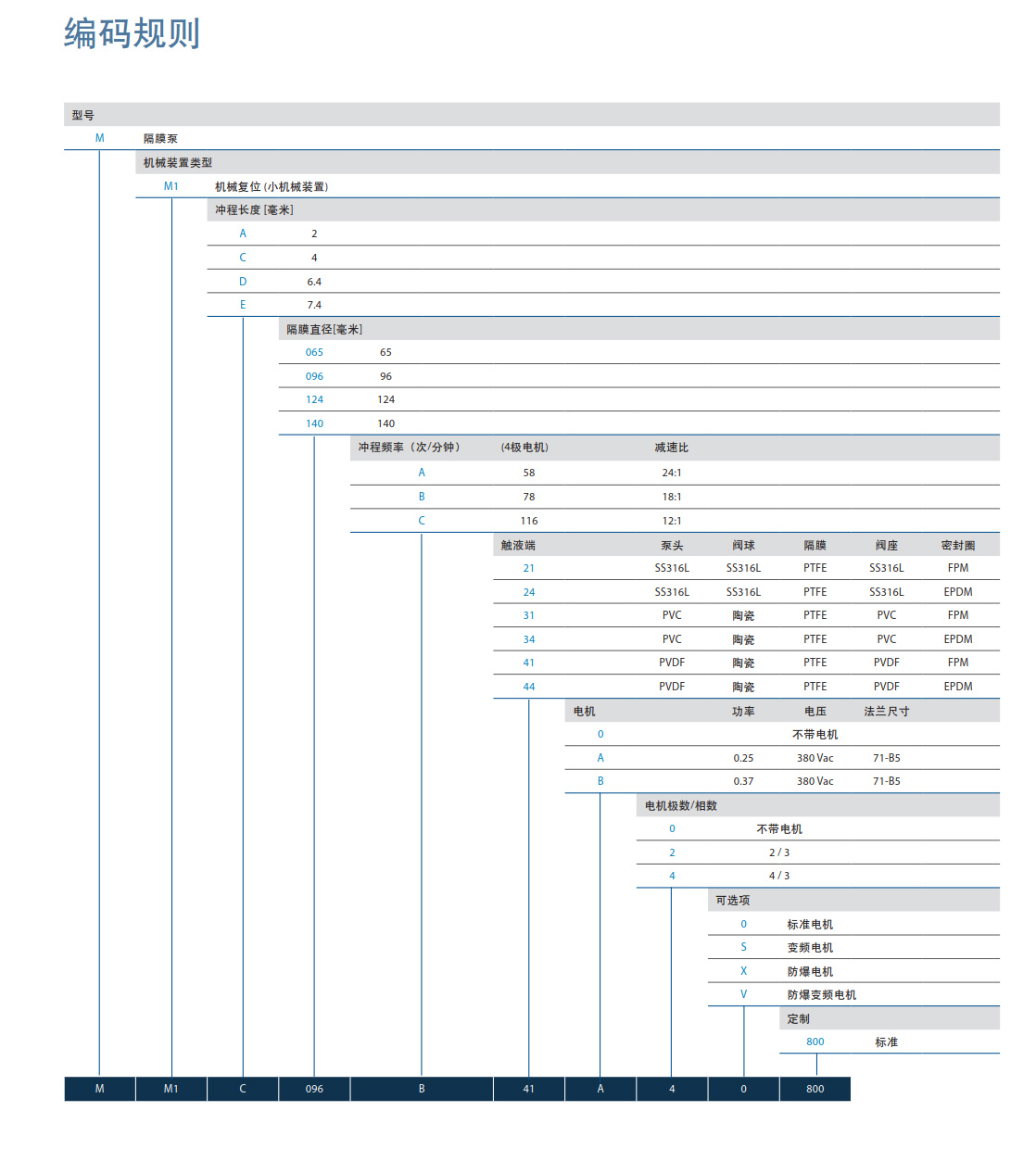

| MM1A065A **A40800 | 65 | 2 | 58 | 3 | 12 | G1/4 | 8*12 PE hard pipe |
8*12 PE hard pipe |
0.25/4 | 16 | 450x 300x 550 | ||
| MM1A065B **A40800 | 78 | 4.5 | |||||||||||
| MM1A065C **A40800 | 116 | 9 | |||||||||||
| MM1A096C **A40800 | 96 | 116 | 22 | G3/8 | DN10 | G3/8(PVDF) DN10(PVC) |
|||||||
| MM1C096B **A40800 | 4 | 78 | 53 | 10 | |||||||||
| MM1C096C **B40800 | 116 | 85 | 7 | 0.37/4 | |||||||||
| MM1C096B **B20800 | 156 | 115 | 0.37/2 | ||||||||||
| MM1D124B **B40800 | 124 | 6.4 | 78 | 170 | G3/4 | DN20 | G3/4(PVDF) DN20(PVC) |
0.37/4 | 20 | ||||
| MM1D124C **B40800 | 116 | 242 | |||||||||||
| MM1D124B **B20800 | 156 | 340 | 5 | 0.37/2 | |||||||||
| MM1E140C **B40800 | 140 | 7.4 | 116 | 400 | G1 | DN25 | G1(PVDF) DN25(PVC) |
0.37/4 | |||||
| MM1E140B **B20800 | 156 | 530 | 0.37/2 | ||||||||||
Casos de servicio
Tratamiento de Aguas Residuales Municipales — KOSMO: caso de aplicación
Antecedentes del proyecto
El proyecto abarca las etapas de entrada, biológica y salida de una planta municipal. El trabajo se centra en KOSMO y la tarea principal es dosificación por diafragma mecánico con la serie KOSMO.
Condiciones de servicio
El medio y el servicio se caracterizan por alto contenido de sólidos y componentes corrosivos, con grandes variaciones diarias de caudal, y además los parámetros del efluente oscilan y las sondas se ensucian con lodos y biopelícula. Por eso KOSMO no puede especificarse de forma genérica: requiere ajustar por caudal, contrapresión y montaje.
Solución
El equipo técnico de Ainstru trabajó por la vía de diafragma mecánico: seleccionar para dosificación continua con accionamiento mecánico. La configuración incluye ajustar por caudal, contrapresión y montaje; se cuidaron estos requisitos: cumplimiento estable del nivel 1A y reporte de datos en línea.
Resultados
Desde la puesta en marcha el sistema funciona de forma estable; el resultado práctico es funcionamiento suave y silencioso, apto para sala interior.
Alimentación y Bebidas — KOSMO: caso de aplicación
Resumen del proyecto
La instalación está en las etapas de dosificación, pasteurización, llenado y limpieza CIP. El cliente quería configurar bien KOSMO en la planta existente, con el objetivo de dosificación por diafragma mecánico con la serie KOSMO.
Retos técnicos
Lo que realmente da problemas es jarabes, lácteos y bebidas proclives a incrustaciones, con estrictos requisitos higiénicos, y las limpiezas frecuentes exigen instrumentos resistentes a ciclos CIP/SIP con sosa caliente. Todo ello implica que la configuración de KOSMO deba incluir ajustar por caudal, contrapresión y montaje.
Configuración
El suministro y la instalación se organizaron por la vía de diafragma mecánico: seleccionar para dosificación continua con accionamiento mecánico. En planta esto supuso ajustar por caudal, contrapresión y montaje; se revisó línea a línea: requisitos de seguridad alimentaria y diseño higiénico 3-A / EHEDG.
Comportamiento
Tras la puesta en marcha el resultado es funcionamiento suave y silencioso, apto para sala interior, y las lecturas se usan ya para ajustar el proceso.
Química y Farmacéutica — KOSMO: caso de aplicación
Situación en planta
Se trata de un cliente del sector Química y Farmacéutica cuya planta está en reactores, vasijas de dosificación y tanques de producto terminado. La tarea principal era dosificación por diafragma mecánico con la serie KOSMO.
El problema
La dificultad está en medios muy corrosivos con disolventes y cristalización, en parte en atmósferas explosivas; a la vez, la corrosión y la protección Ex acortan la vida útil y encarecen las paradas. Por eso la especificación implica ajustar por caudal, contrapresión y montaje.
Qué hicimos
Adoptamos un enfoque de diafragma mecánico: seleccionar para dosificación continua con accionamiento mecánico. La entrega se construyó en torno a ajustar por caudal, contrapresión y montaje; se verificó punto por punto: certificación Ex y trazabilidad de datos según GMP.
Resultado operativo
En servicio el sistema responde a lo previsto: funcionamiento suave y silencioso, apto para sala interior, con un mantenimiento rutinario notablemente menor.
Energía y Electricidad — KOSMO: caso de aplicación
Contexto de aplicación
agua de alimentación, condensado de turbina y sistemas de desulfuración/DeNOx es un servicio típico de Energía y Electricidad. El proyecto partió de KOSMO, centrándose en dosificación por diafragma mecánico con la serie KOSMO.
Limitaciones del proceso
deriva a alta temperatura y presión, con paradas no programadas muy costosas, y alta temperatura y presión, con vapor y agua salina no hace sino acentuarlo. Por eso la especificación de KOSMO debe cubrir ajustar por caudal, contrapresión y montaje.
Enfoque de suministro
La entrega se gestionó como diafragma mecánico: seleccionar para dosificación continua con accionamiento mecánico. La ejecución se centró en ajustar por caudal, contrapresión y montaje, junto con cumplimiento de normativas del sector y objetivos de disponibilidad.
Resultados en campo
La operación evidencia el beneficio: funcionamiento suave y silencioso, apto para sala interior, con una confianza claramente mayor en este punto de medición.
