技术参数
加入对比气体
| 测量原理 | 热式 |
| Product headline | 流量计用于成本有效测量和简便监测的 utility 气体. 适用用于空气, nitrogen, 碳 dioxide 和 argon 内小系列 sizes. |
| 传感器 features | Optimal 过程监测 – 简便测量 even 在低 pressures 和流量 velocities. 成本有效测量 – 简便安装, negligible 压力 loss 和维护无. Reliable 流量 trending – 多变量测量. Inline 版本: DN 15 至 50 (½ 至 2"). 过程压力高达 PN 40, 等级 300. 多样性的过程连接可选. |
| 变送器 features | 快速和 efficient 调试 – guided 操作 menus. 高 plant availability – self‐诊断和 error 监测. 自动 recovery 的数据用于 servicing. 设备内紧凑型版本带 DC 24 V 电源. 4-20 mA HART, 脉冲/频率/开关输出. 紧凑型和坚固变送器. |
| 公称直径量程 | DN 15 至 50 (½ 至 2") |
| 接液材质 | 变送器: 1.4404 (316L) Insertion 管: 1.4404 (316L) 测量管: 1.4404 (316L); 1.4435 (316L) 连接: 1.4404 (F316/F316L); 1.4404 (316L); 1.4435 (316L) |
| 被测 variables | 质量流量, 温度, 校正体积流量, FAD 体积流量 |
| 最大. 测量 error | 3 % o.r. 4 % o.r. 5 % o.f.s. (取决于 chosen 选项的 ordering feature "校准流量") |
| 测量范围 | 0.5 至 910 kg/h (1.1 至 2002 lb/h) 0.5 至 1365 kg/h (1.1 至 3003 lb/h) (用于空气, 取决于 chosen 选项的 ordering feature "校准流量") |
| 最大. 过程压力 | PN 40, 等级 300 |
| 介质温度量程 | –40 至 +100 °C (–40 至 +212 °F) |
| 环境温度量程 | –40 至 +60 °C (–40 至 +140 °F) |
| 变送器外壳材料 | AlSi10Mg, 涂层 |
| 防护等级 | IP66/67, 类型 4X 外壳 |
| 显示/操作 | 4‐系列显示带 push Buttons 配置通过就地显示和操作工具可选 |
| 输出 | 4‐20 mA HART (有源) 脉冲/频率/开关输出 (无源) |
| Inputs | 状态输入 |
| 数字通信 | HART |
| 电源 | DC 18 至 30 V |
| 危险区域认证 | ATEX, IECEx, cCSAus |
| Metrological 认证和证书 | 校准执行在认可校准设施 (符合 ISO/IEC 17025), NAMUR |
| 压力认证和证书 | PED, CRN |

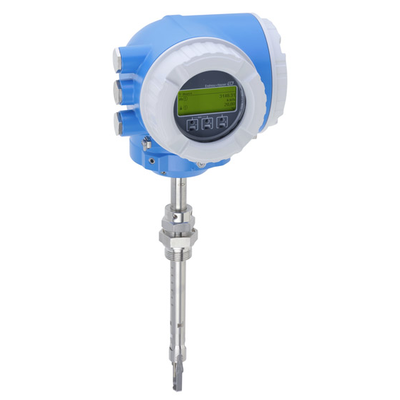

The t-mass A 150流量计专门适用于经济型测量和常用气体的简单监测，特别应用于压缩空气。它是亚计量应用中的趋势，坚固的一体式铝合金外壳，使用四线制技术。有带显示器和无显示器版本可选。用户特定的设置可以保存在显示器上，也可以通过显示器从一台设备传递到另一台设备。
优势
-
适合小口径中空气、氮气、二氧化碳和氩气的测量
-
优化过程监测：即使在低压和低流速中也能方便的测量
-
经济型测量：安装简便，压损可忽略不计，免维护
-
可靠流量趋势：多变量测量
-
快速有效调试：引导式操作菜单
-
高工厂适应性：自诊断和错误监测
-
自动恢复数据，便于服务
应用领域
-
该测量原理具有高可操作测量范围，能直接测量质量流量
-
适用于小口径管道内的空气、氮气、二氧化碳和氩气测量
-
仪表特性
-
插入型适用于公称管径为 DN 15～ 50 (1/2 ～ 2")的管道
-
过程压力可达 PN 40, Class 300
-
多种过程连接形式
附件 / 备件 20
共 20 项备件 · 点击收起
| 订货号 | 名称 / 说明 | |
|---|---|---|
| XPD0006- | 热式质量流量计 电子插件 150Main electronic module | 询价 |
| 71109658 | ***Kit Display module,SD02,push buttonsFor housing: GT18, GT19, GT20. Usage: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57. Usage: Promass 200/TB2, Prosonic Flow 200, t-mass 150, Promag 200, Prowirl 200. Consists of: Display SD02, helix cable, ribbon cable, connector cover. | 查看详情 |
| XPD0024- | 显示模块For housing: GT18, GT19, GT20. Usage: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57, FMR60/62/67, FHX50. Promass 200/TB2, Prosonic Flow 200, t-mass 150, Promag 200, Prowirl 200. Consists of: Display SD02, helix cable, ribbon cable, connector cover. | 询价 |
| 71158893 | 接线排*10, 8-pin,t-mass 150 | 查看详情 |
| 71158894 | 铝盖组件, 视窗玻璃, 垫圈Usage: t-mass 150. Material: Cover Aluminium, coated. O-Ring 88,50x3,53 NBR,PTFE coated. | 查看详情 |
| 71158895 | 铝盖组件, 盲盖, 垫圈Usage: t-mass 150. Material: Cover Aluminium, coated. O-Ring 88,50x3,53 NBR,PTFE coated. | 查看详情 |
| 50103658 | 缆塞 | 查看详情 |
| 50098036 | 防爆缆塞Kit 10 cable glands M20x1.5 Ex | 查看详情 |
| 50098041 | 转接头Kit 10 extension M20x1.5/G 1/2" | 查看详情 |
| 71115505 | M20x1.5/G 1/2" 转接头 | 查看详情 |
| 50098042 | 转接头Kit 10 extension M20x1.5/NPT 1/2" | 查看详情 |
| 71115509 | M20x1,5/NPT1/2" 转接头 | 查看详情 |
| 71240315 | 插座Usage: t-mass T 150. | 查看详情 |
| 71240316 | 转接头Usage: t-mass T 150. | 查看详情 |
| 71158896 | 外壳垫圈组件, t-mass 150Consists of: O-Ring 88,50x3,53 NBR, PTFE coated, cover electronic compartment. O-Ring 36,10x3,53 HNBR, housing/sensor. | 查看详情 |
| 71158897 | 外壳组件, t-mass 150Consists of: Filter plug, Brass Nickel. Pressure compensation filter, PTFE. Hexagon socket set screw M8x12 A2. | 查看详情 |
| 71240320 | 遮阳罩盖Consists of: Weather protective cover, installation material. | 查看详情 |
| DK6ST- | 流量均衡器 19孔19 hole flow conditioner for retrofitting to t-mass 65F and t-mass A 150 sensor. | 询价 |
| XPRFID- | Spare RFID TAGConsists of: RFID TAG, fixing wire, crimp sleeve. | 询价 |
| XPSPEC- | 位号备件Attention: Only 1 piece per position orderable in offer/order because of item category group ZTA1. Consists of: TAG, fixing wire, crimp sleeve. | 询价 |
型号配置 / 参数对比
来源:Endress+Hauser网站公开信息
说明书下载 4
查看该型号全部资料服务案例
市政污水处理 · 热式气体质量流量计应用案例
客户情况
市政污水处理行业的典型场景是城市污水处理厂的进水、生化与出水工段。本次测量对象为热式气体质量流量计，工作重点是：测量空气、燃气等气体的质量流量。
面临的难点
现场工况为污水中含固率高、含腐蚀性组分，昼夜水量波动大，加上出水指标波动、探头易被污泥与生物膜覆盖，常规配置很难长期胜任。方案需要按气体组分、温度与含尘量选插入式或管段式。
实施方式
方案由流量测量落地：按管径、介质与量程做流量计量方案。技术要点在于按气体组分、温度与含尘量选插入式或管段式，并确保符合：出水须稳定达到一级 A 标准并联网上传数据。
客户收益
实际效果上，直接输出质量流量，燃烧配比更精准，现场运维人员的工作负担随之下降。
食品饮料 · 热式气体质量流量计应用案例
项目背景
配料、杀菌、灌装与 CIP 清洗工段。本次项目围绕热式气体质量流量计展开，要解决的核心问题是：测量空气、燃气等气体的质量流量。
工况挑战
现场介质与工况的特点是介质多为糖浆、乳品与饮料等易结垢物料，卫生级要求高，而且清洗频繁，仪表必须耐受 CIP/SIP 高温碱洗。因此热式气体质量流量计不能照搬通用配置，按气体组分、温度与含尘量选插入式或管段式。
解决方案
阿仪科技技术团队按流量测量的方式推进：按管径、介质与量程做流量计量方案。配置上按气体组分、温度与含尘量选插入式或管段式，并同步对照：须满足食品安全与卫生级（3-A / EHEDG）要求。
实施效果
投运后系统运行稳定，实际效果是：直接输出质量流量，燃烧配比更精准。
化工制药 · 热式气体质量流量计应用案例
项目概况
项目现场在反应釜、计量罐与成品储罐区。客户希望在既有装置上完善热式气体质量流量计配置，核心诉求是测量空气、燃气等气体的质量流量。
技术难点
真正麻烦的是：介质腐蚀性强、常带溶剂与结晶，部分区域为爆炸性环境，并且强腐蚀与防爆双重约束，仪表寿命短、停机维护成本高。这些都要求热式气体质量流量计在配置时按气体组分、温度与含尘量选插入式或管段式。
配置方案
按流量测量组织供货与实施：按管径、介质与量程做流量计量方案。现场按气体组分、温度与含尘量选插入式或管段式，并逐条核对：需满足防爆认证与 GMP 数据可追溯要求。
投运表现
完成调试后，直接输出质量流量，燃烧配比更精准，测量数据可直接用于工艺调整与考核。
电力能源 · 热式气体质量流量计应用案例
现场工况
该客户属于电力能源行业，生产装置位于锅炉给水、汽机凝结水与脱硫脱硝系统。项目的主要任务就是测量空气、燃气等气体的质量流量。
需要解决的问题
难点在于高温高压，蒸汽与含盐水并存；与此同时高温高压下测量漂移，非计划停机代价极高。选型上必须按气体组分、温度与含尘量选插入式或管段式。
我们的做法
我们采用流量测量的交付思路 — 按管径、介质与量程做流量计量方案。实施时按气体组分、温度与含尘量选插入式或管段式，同时逐项校验：需满足电力行业规程与机组可用率指标。
运行结果
系统投运以来表现稳定，日常维护量明显减少 — 直接输出质量流量，燃烧配比更精准。
