技术参数
加入对比ORP / Redox
| 测量原理 | 传感器 ORP / Redox |
| 应用 | 水, waste 水, 过程 |

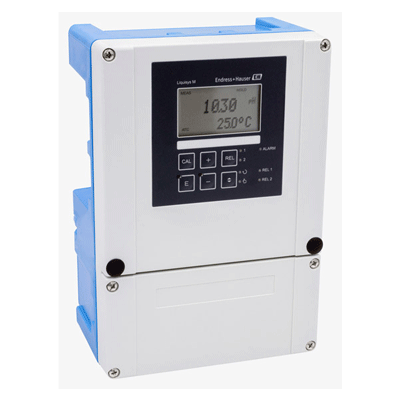

| Characteristic | 4-导线变送器 |
| 设计 | pH/ORP-现场外壳制造的 PC/ABS |
| 材料 | PC/ABS-外壳 |
| 尺寸 | 247x170x115mm |
| 温度传感器 | 显示和电流输出 |
| Ex 认证 | 否 |
| Ingress 防护 | 否 |
| 输入 | 一通道变送器 |
| 输出 / 通信 | 0/4-20mA, Hart, Profibus. |
| 证书, declarations 和认证 | CSA Gen. 用途. |
pH
| 测量原理 | Potentiometric |
| 应用 | 水, waste 水, 过程 |
| Characteristic | 4-导线变送器 |
| 设计 | pH/ORP 现场外壳制造的 PC/ABS |
| 材料 | PC/ABS 外壳 |
| 尺寸 | 247x170x115mm (9.63x6.63x4.48英寸) |
| 温度传感器 | 显示和电流输出 |
| Ex 认证 | 否 |
| Ingress 防护 | 否 |
| 输入 | 一通道变送器 |
| 输出 / 通信 | 0/4-20 mA, Hart, Profibus |
| 证书, declarations 和认证 | CSA Gen. 用途 |

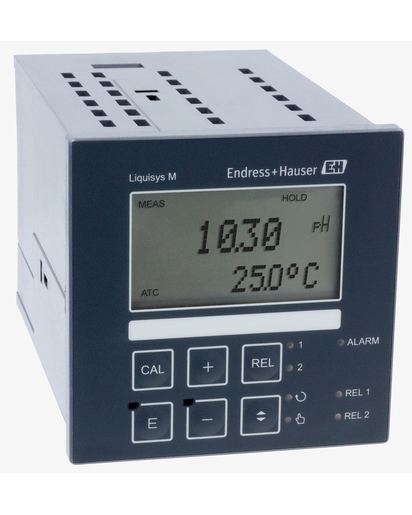

Liquisys CPM253一体化盘装变送器，用于连接模拟式和数字式（采用Memosens技术）的 pH/ORP测量电极。凭借连续的合理性、测量过程和传感器检查功能，提升操作安全性。选择适当的硬件和软件模块（如继电器和总线通信），满足测量任务。模块化属性方便随时对变送器进行升级，简单的菜单和出厂校准使配置和操作方便快捷。
优势
操作安全性高：连续的过程检查系统，用户自定义报警设置，传感器连接采用经验证的Memosens接口
可靠的自监测：传感器检查系统，用于pH电极和参比电极、校准合理性检查
简单的操作和服务：直观的用户界面，预标定Memosens电极的热插拔，手动触摸式控制
减少维护量：自动清洗功能（带Chemoclean）通过报警或限位开关触发
适用于各类测量场合：扩展功能，如P(ID)控制器、计时器等，灵活应用于各类工艺过程
应用领域
The Liquisys CPM253变送器可连接各类pH/ORP玻璃电极和ISFET电极，适用于各个行业及其公用工程的非防爆区域测量：
Liquisys CPM253采用以下通信协议和接口：
附件 / 备件 35
共 35 项备件 · 点击收起
| 订货号 | 名称 / 说明 | |
|---|---|---|
| 51501068 | KIT CXM253仪表面板KIT CXM253 housing cover | 查看详情 |
| 71071446 | Kit CxM253: Front foil + 6 key lifters | 查看详情 |
| 51501073 | CXM253 内部安装部件KIT CXM253 Internal housing parts | 查看详情 |
| 51502184 | 变送器连接头 | 查看详情 |
| 51501072 | CXM253 安装底板KIT CXM253 bottom of housing | 查看详情 |
| 51501069 | 安装铰链KIT hinges | 查看详情 |
| 51501087 | CXM253 接地端子排KIT CXM253 Ground terminal strip | 查看详情 |
| 51501079 | CXM223 端子排电源KIT CXM253 terminal strip power supply | 查看详情 |
| 51501074 | CXM253 扁平电缆KIT CXM253 Ribbon cables | 查看详情 |
| 50086842 | LIQUISYS变送器立柱安装件for mounting the field-transmitters on horizontal or vertical pipes (max. diam. 60 mm). Material: stainless steel V2A | 查看详情 |
| 51501081 | CPM2X3 主板KIT CPM2X3 Central module I1 | 查看详情 |
| 51501083 | CPM2X3 主板KIT CPM2x3 central module I1 HART | 查看详情 |
| 51501082 | CPM2X3 主板KIT CPM2x3 Central modul I2 | 查看详情 |
| 51501084 | CPM2X3 主板KIT CPM2x3 central module I2 HART | 查看详情 |
| 51501085 | CPM2X3 主板KIT CPM2X3 central module Profibus PA | 查看详情 |
| 51502503 | CPM2X3 主模块Kit CPM2X3 central module Profibus DP | 查看详情 |
| 71134724 | CPM2X3 主板Content: 1x Central module Profibus DP Module name: LSCP-DP qualifired from H/W 2.10 | 查看详情 |
| 71134732 | 继电器模块Content: 1x Relay module Profibus DP 2x Relay, 1x Current input DP connection qualified from H/W 2.10 | 查看详情 |
| 51507096 | MKP2 附件包，pH 输入模块 MEKKIT MKP2 pH input module MEK | 查看详情 |
| 51518244 | 变送器模块for pH glass sensor and ORP sensor | 查看详情 |
型号配置 / 参数对比
测量原理视频
点击播放说明书下载 12
查看该型号全部资料共 12 份文档 · 点击展开列表
Liquisys M CPM223/253 操作手册 中文版
Liquisys M CPM223/253 Operating Instructions 英文版
Operating Instructions Liquisys M CXM223/253 PROFIBUS 英文版
Operating Instructions Liquisys M CPM 223/253 英文版
Operating Instructions Liquisys M CXM223/253 HART 英文版
技术资料 Liquisys M CPM223/253 中文版
技术资料 Liquisys M CCM223/253 中文版
技术资料 Liquisys M CCM223/253 中文版
技术资料 Liquisys M CPM223/253 中文版
Liquisys M CPM223/253 Technical Information 英文版
Technical Information CCM 223/ 英文版
Technical Information CCM 223/ 英文版
服务案例
市政污水处理 · PH应用案例
应用背景
城市污水处理厂的进水、生化与出水工段是市政污水处理行业的典型工况。项目以PH为切入点，重点是连续监测工艺水的 pH 值，用于中和与达标控制。
工况约束
出水指标波动、探头易被污泥与生物膜覆盖，而污水中含固率高、含腐蚀性组分，昼夜水量波动大的条件又进一步放大了这一点。因此PH必须按介质温度、含氟量与压力选玻璃或 ISFET 电极。
交付方案
交付按分析仪表来组织 — 按水质分析系统的整体方案选型。实施中按介质温度、含氟量与压力选玻璃或 ISFET 电极，同时满足出水须稳定达到一级 A 标准并联网上传数据。
使用效果
运行结果表明：加药量控制更准，药剂消耗下降，该测点的测量置信度明显提高。
食品饮料 · PH应用案例
客户情况
食品饮料行业的典型场景是配料、杀菌、灌装与 CIP 清洗工段。本次测量对象为PH，工作重点是：连续监测工艺水的 pH 值，用于中和与达标控制。
面临的难点
现场工况为介质多为糖浆、乳品与饮料等易结垢物料，卫生级要求高，加上清洗频繁，仪表必须耐受 CIP/SIP 高温碱洗，常规配置很难长期胜任。方案需要按介质温度、含氟量与压力选玻璃或 ISFET 电极。
实施方式
方案由分析仪表落地：按水质分析系统的整体方案选型。技术要点在于按介质温度、含氟量与压力选玻璃或 ISFET 电极，并确保符合：须满足食品安全与卫生级（3-A / EHEDG）要求。
客户收益
实际效果上，加药量控制更准，药剂消耗下降，现场运维人员的工作负担随之下降。
化工制药 · PH应用案例
项目背景
反应釜、计量罐与成品储罐区。本次项目围绕PH展开，要解决的核心问题是：连续监测工艺水的 pH 值，用于中和与达标控制。
工况挑战
现场介质与工况的特点是介质腐蚀性强、常带溶剂与结晶，部分区域为爆炸性环境，而且强腐蚀与防爆双重约束，仪表寿命短、停机维护成本高。因此PH不能照搬通用配置，按介质温度、含氟量与压力选玻璃或 ISFET 电极。
解决方案
阿仪科技技术团队按分析仪表的方式推进：按水质分析系统的整体方案选型。配置上按介质温度、含氟量与压力选玻璃或 ISFET 电极，并同步对照：需满足防爆认证与 GMP 数据可追溯要求。
实施效果
投运后系统运行稳定，实际效果是：加药量控制更准，药剂消耗下降。
电力能源 · PH应用案例
项目概况
项目现场在锅炉给水、汽机凝结水与脱硫脱硝系统。客户希望在既有装置上完善PH配置，核心诉求是连续监测工艺水的 pH 值，用于中和与达标控制。
技术难点
真正麻烦的是：高温高压，蒸汽与含盐水并存，并且高温高压下测量漂移，非计划停机代价极高。这些都要求PH在配置时按介质温度、含氟量与压力选玻璃或 ISFET 电极。
配置方案
按分析仪表组织供货与实施：按水质分析系统的整体方案选型。现场按介质温度、含氟量与压力选玻璃或 ISFET 电极，并逐条核对：需满足电力行业规程与机组可用率指标。
投运表现
完成调试后，加药量控制更准，药剂消耗下降，测量数据可直接用于工艺调整与考核。
